Skid sükan arxasında nüvəli nümunə

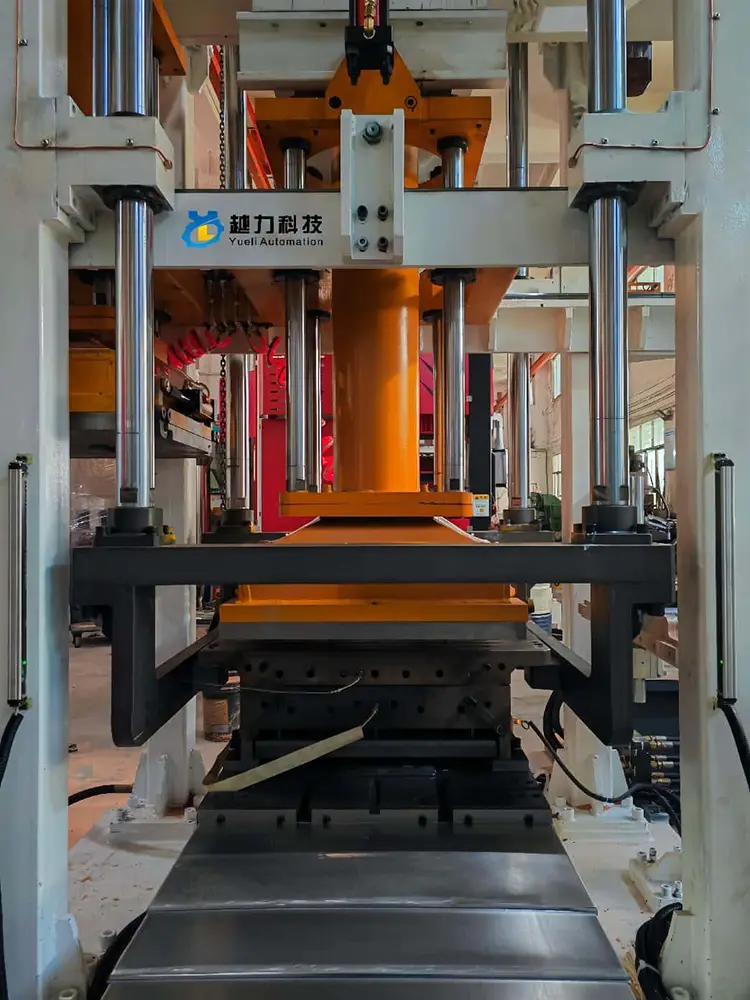

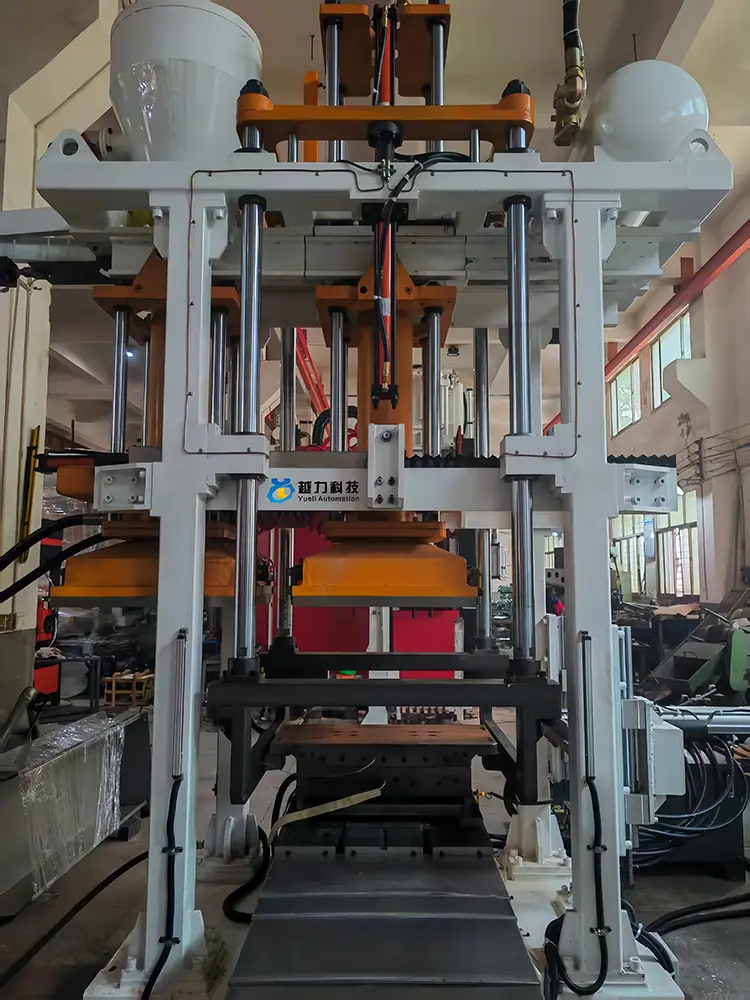

Yüksək səviyyəli tam avtomatik soyuq əsaslı qutu əsas atəş maşını. Üfüqi kalıp ayrılması

◆ Avadanlıq Giriş:

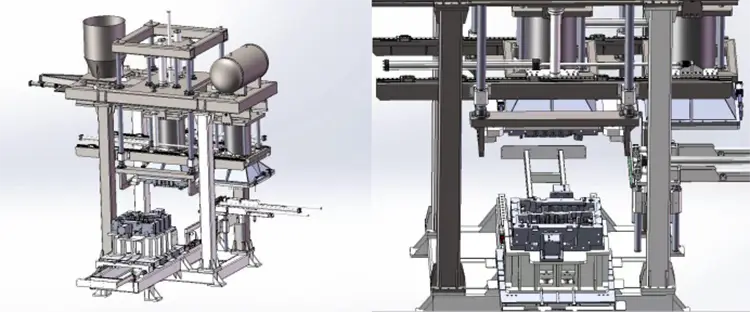

[Tamamilə avtomatik soyuq Core Box Core Atışma Maşın. Üfüqi kif hissəsi

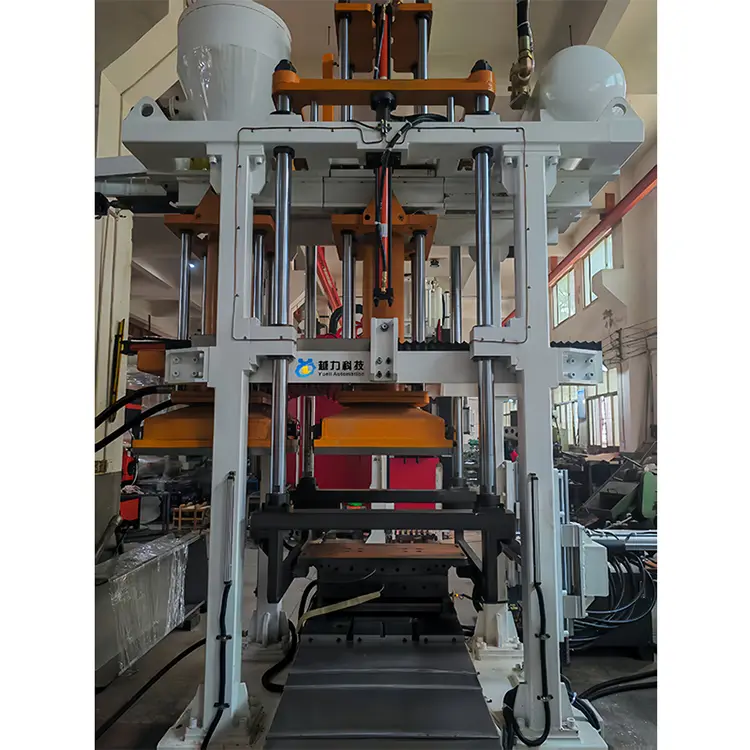

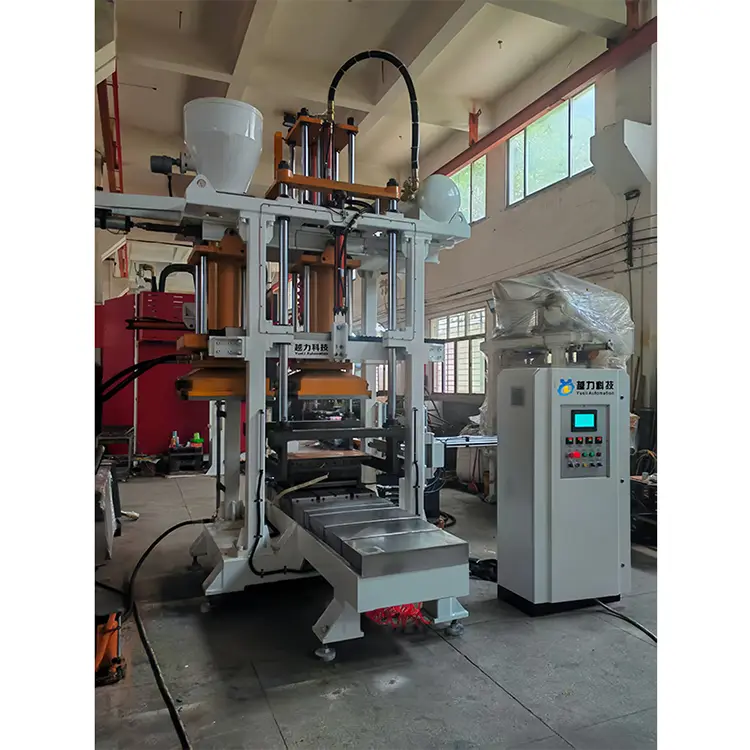

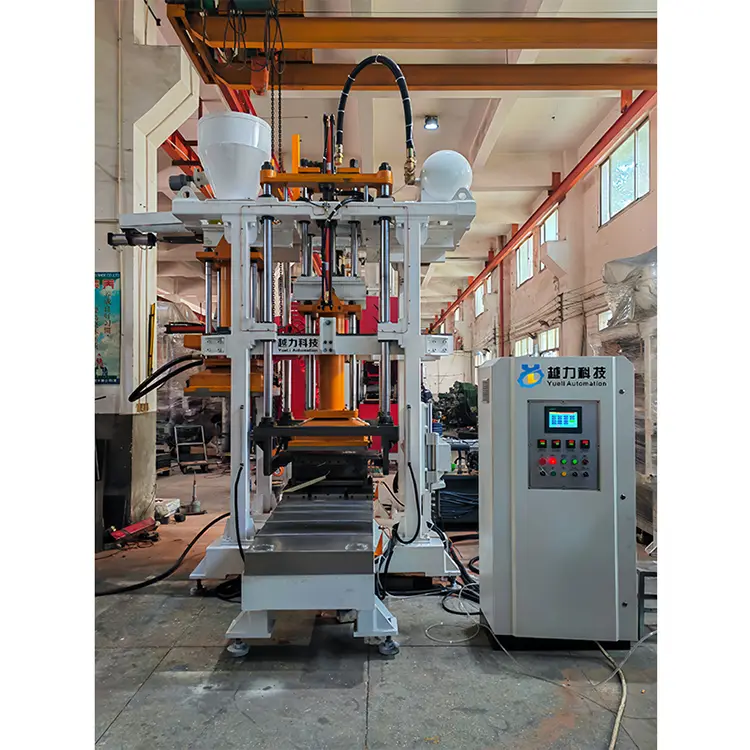

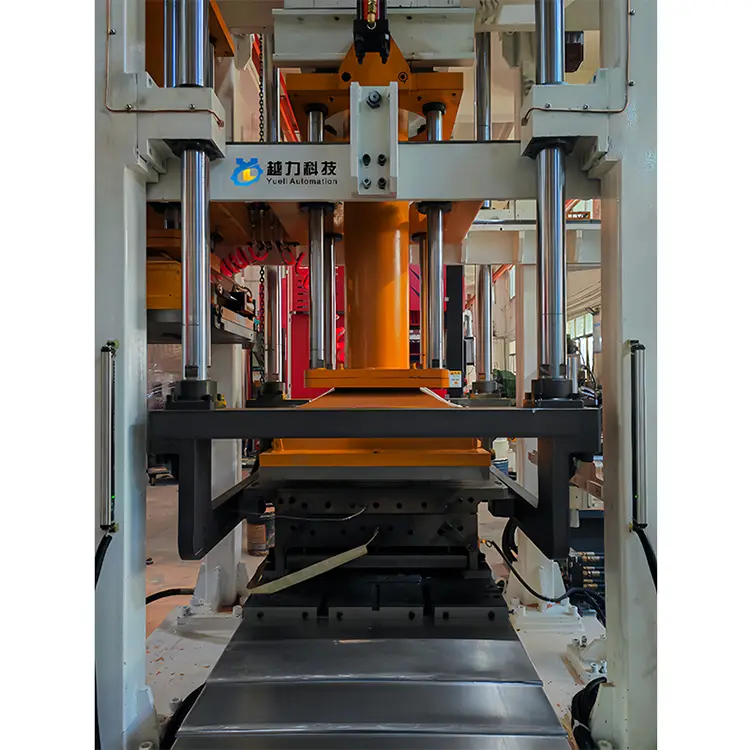

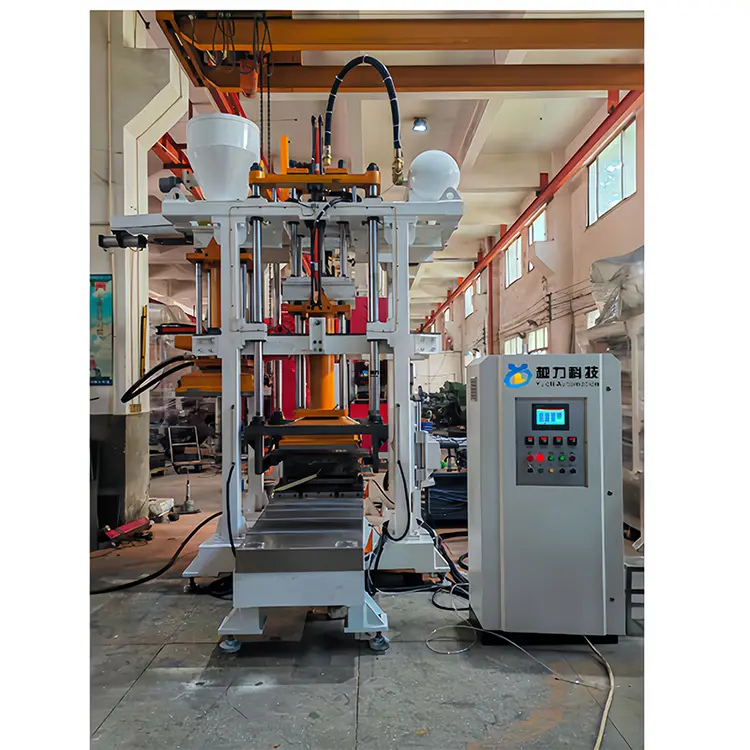

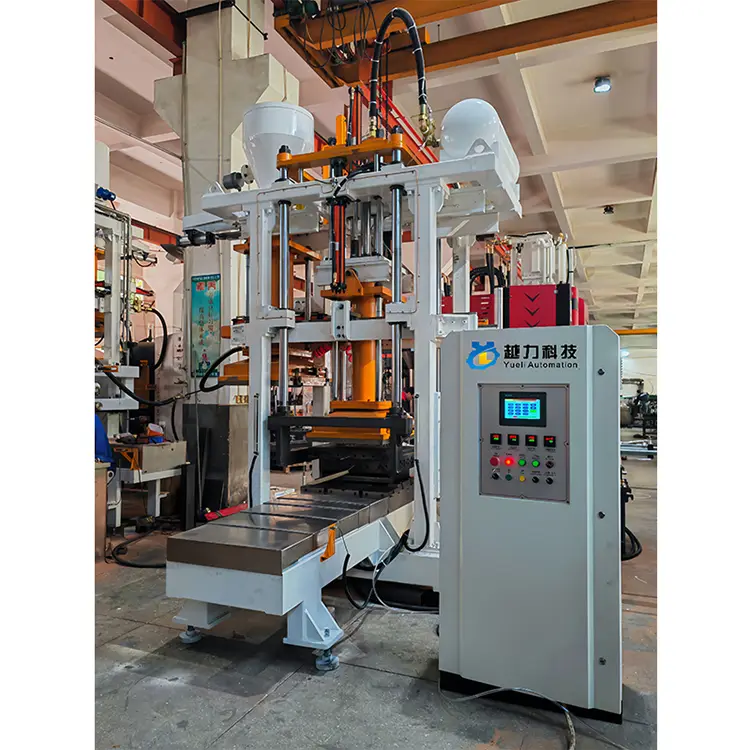

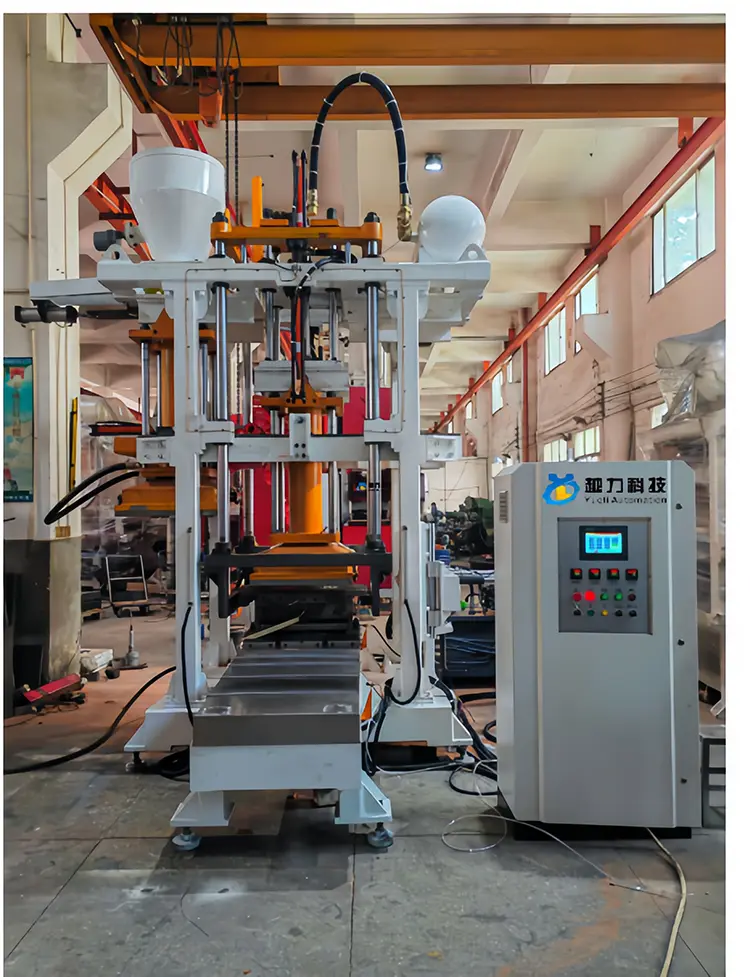

YL1080H-40A Tamamilə avtomatik Soyuq Core Box Core Atışma Maşın [əla şaquli qum atışması. "Kalıpın üfüqi ayrılması.

Proqramlaşdırıla bilən PLC proqramı idarəetmə sistemi. Servo dəqiq hidravlik sistemi. Xətti bələdçi sürüşmə maşınının xaricindən əsas çıxarılması. Lift induksiya qum əlavə

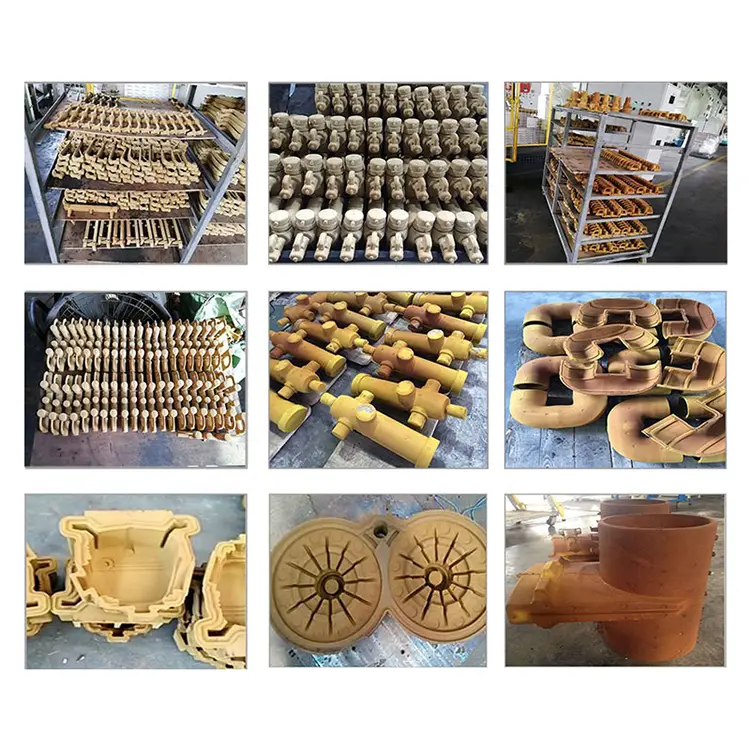

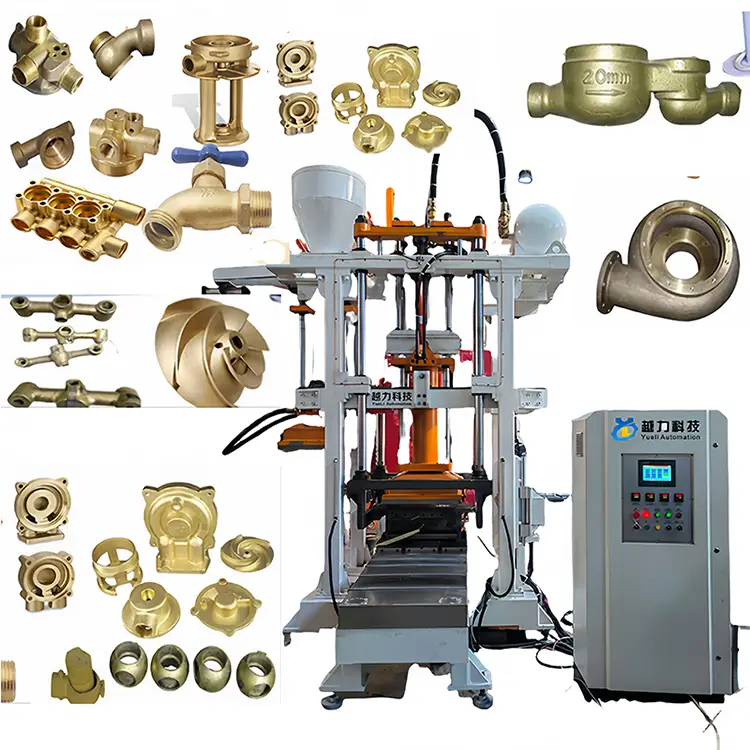

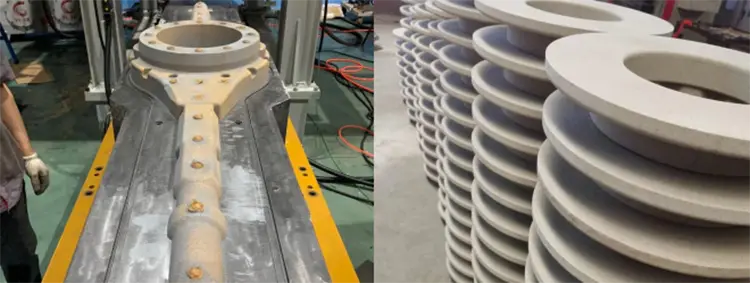

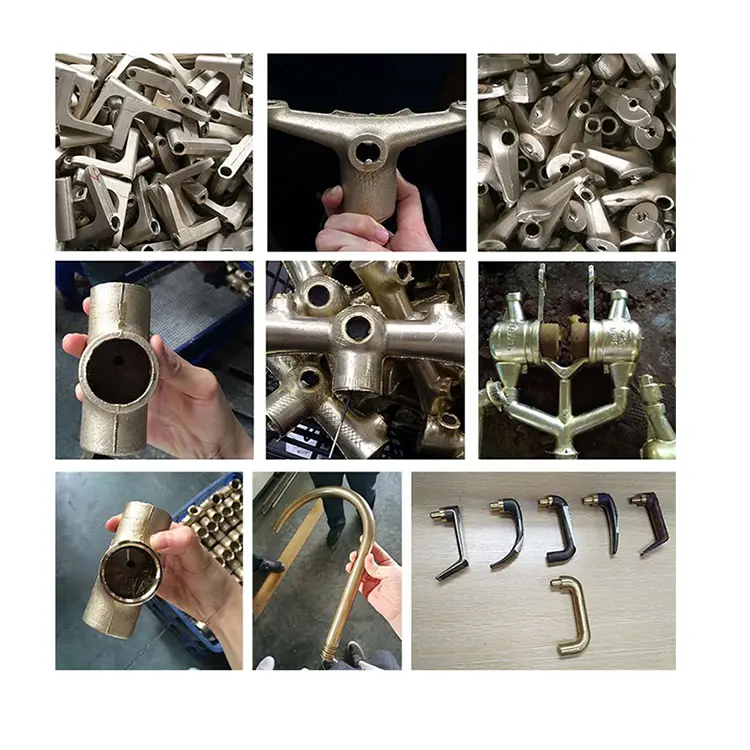

Tamamilə avtomatik soyuq əsaslı Core Atışma Maşın (üfüqi Kalıp Parting) də əla şaquli qum çəkilişləri də təqdim edir. Kalıbın üfüqi parçalanması. Aşağı qəlibin dəqiq xətti bələdçisi əsas götürmə üçün çıxarılır. Ağıllı Sensing Qum Əlavə Maşın, Tamamilə Avtomatik / Əl ilə Əməliyyat Soyuq Core Box Core hazırlayan avadanlıq, qarışıq xam qumu əsas qutuya vurur, sonra sürətlə sərtləşir və sonra sıx və hamar bir səthə nail olur. Dəqiq ölçüləri olan yüksək keyfiyyətli qum Core Shell Core Məhsulları, klapan yanğından qorunma, çuqun qabıq kalıp tökmə və yeni enerji alüminium ərintilərinin dəqiqlikləri kimi sahələrdə geniş istifadə olunur.

◆ Əsas avadanlıq xüsusiyyətləri və modelləri

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512H-50A

◆ Əsas avadanlıq funksiyaları [YL1080H-40A soyuq nüvəsi. "Skid sükan arxasında nüvəli nümunə.

1. Əla şaquli qumlama. Kalıpların üfüqi parçalanması. Alman Siemens Nəzarət Sistemi

2. Yazma Servo Həssas Hidravlik Sistemi, Tayvan Airtak dəqiq pnevmatik sistemi

3. Əsas, aşağı ölülərin dəqiq bir xətti bələdçi sürüşmə maşınının kənarından və ağıllı hiss etmə qum əlavə maşını istifadə olunur

4. Yüksək səviyyəli ekoloji cəhətdən təmiz tökmə maşını, ümumi avadanlıq paneli üçün inteqrasiya edilmiş tüstü və toz çıxarılması dizaynı ilə

◆ Əsas avadanlıq texniki parametrləri [YL1080H-40A soyuq nüvəli] "Skid sükan arxasında nüvəli nümunə.

◆ Təchizat iş proseduru [YL1080H-40A soyuq nüvəsi. "Skid sükan arxasında nüvəli nümunə.

Aşağı Kalıp Giriş → Kalıp Bağlayan [aşağıya doğru təzyiq] → Birləşmə modulu] → Qum enjeksiyon başı

Qum qırıntıları (Təmizləmə Qum) → Hava enjeksiyonunun enmə təzyiqi → Qum nüvəsinin möhkəmləndirilməsi → Birləşdirilmiş modulun (əsas kəsmə və sıfırlama) → ilk kalıp (qum əsaslanması Core (qum nüvəli demolding) → Maşın xaricində nüvə çıxarılması → ⒆ Təhlükəsiz Core Silinmə vaxtı → ⒇ Aşağı Kalıp Ən Yaxşı Core

◆ Avadanlıqların konfiqurasiyası [YL1080H-40A soyuq nüvəsi. "Skid sükan arxasında nüvəli nümunə.

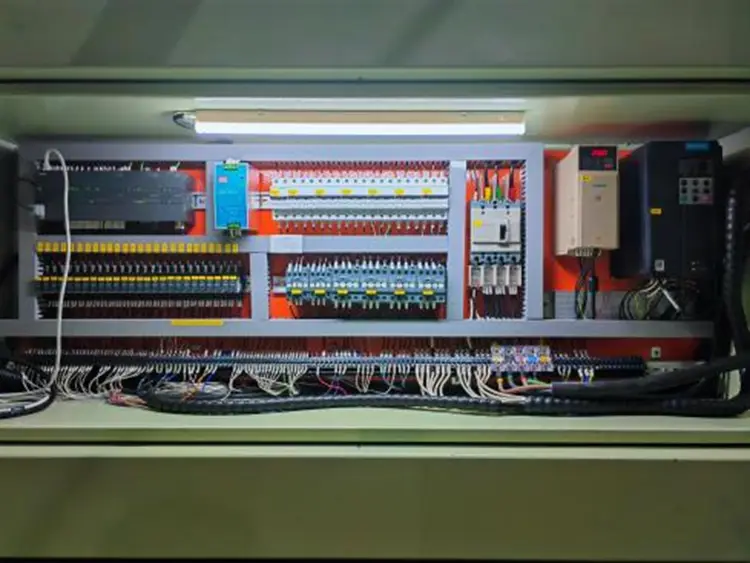

1. Elektrik idarəetmə sistemi: Almaniyanın Siemens-dən yüksək səviyyəli Əməliyyat Elektrik İdarəetmə Sistemi (sensor ekran və proqram split növü)

Siemens Series yüksək səviyyəli düymələri [başlama düyməsini, fırlanan dişli açarı]

2. Hidravlik Sistemi: Huichuan Servo Precision Stepleess Speed ​​Hidravlik Sistemi, Tayvan markası hidravlik komponentləri

3. Pnevmatik sistem: Tayvan Airtak dəqiq pnevmatik sistemi [silindrlər. Elektromaqnit klapan. Hava mənbəyi prosessoru

4. Atomizasiya sistemi: Saf idxal olunan Yapon SMC dəqiq Atomizasiya müalicəsi sistemi. SMC əsas pnevmatik komponentləri

5. Aşağı gərginlikli elektrik cihazları: Snyder aşağı gərginlikli elektrik cihazları. Omron yaxınlıq açarı. Tayvan Mingwei Güc açarı

5. Təhlükəsizlik nəzarəti: Açılış və bağlayıcı kalıpın hərəkətli hissələri induktiv təhlükəsizlik işığı pərdələri ilə təchiz edilmişdir

6. Yağlama sistemi: Açılış və bağlanış kalıpının əsas hərəkətli hissələri avtomatik yağ vurma sürtkü sistemi ilə təchiz edilmişdir

7. Təzyiq ekranı: Avadanlıqların hərəkət təzyiqi və qum çəkiliş təzyiqi müstəqil olaraq göstərilir

8. Avadanlıq görünüşü: toz örtük və çörək lakları. Yüksək səviyyəli boya səthi təmizlənməsi

◇ Digər ətraflı konfiqurasiya:

[1] PLC sensor ekran: Siemens, Almaniya

[2] Proqram Mərkəzi prosessoru: Siemens, Almaniya

[3] Push-Düymə açarı: Siemens, Almaniya

[4] AC əlaqə: Schneider

[5] Relay: Schneider

[6] Yaxınlıq açarı Omron

[7] Kommutasiya Elektrik təchizatı: Mingwei, Tayvan

◆ Əsas xüsusiyyətlər və avadanlıqların üstünlükləri [YL1080H-40A soyuq nüvəsi. "Skid sükan arxasında nüvəli nümunə.

◇ Dəqiq və sabitlik: YL1080H-40A-nın ümumi quruluşu Soyuq Core Core Atışma Maşın, əla və ciddi istehsal prosesləri ilə yüksək standart mexaniki quruluş dizayn prinsipi qəbul edir. Yüksək dəqiqlik dəqiqlik emalı avadanlıqlarından istifadə edir və hərəkət edən hissələrin quruluşu yüksək dəqiqdir. Bütün maşın quruluşu uzun müddət sabit və davamlıdır.

◇ Əla Sandblasting: YL1080H-40A Soyuq Core Sandblasting Machine, avadanlıqların təzyiqinin vurma atəşinə güvənən əla şaquli qumlama metodu təqdim edir

Qum prinsipi və qatran qumunun təbii cazibə qüvvəsi; Kalıp eyni vaxtda üç tərəfdə sürətli və hamar bir işlənmiş üsulla təchiz edilmişdir. Core hazırlama prosesi qəlib boşluğunu ən qısa müddətdə doldura bilər. Qum nüvəsi sıx, dolu və hamardır və əsas istehsal məhsulu yüksəkdir.

◇ Ağıllı və səmərəli: YL1080H-40A Soyuq Core Core Atışma maşını yüksək səviyyədə avtomatlaşdırma xüsusiyyətlərinə malikdir. Coresin alt qəlibdən çıxarılması üçün dəqiq xətti bələdçilərlə təchiz olunmuşdur, əsas çıxarılması asan və yüksək avtomatlaşdırılmışdır. Bir şəxsə birdən çox maşın işləməsinə, sabitliyin, hamarlığı, səmərəliliyi və təhlükəsizliyini təmin etməyə imkan verir.

Yüksək məhsuldarlıq dərəcəsi: YL1080H-40A Soyuq Core Core Core Atışma Maşın, əla şaquli qum çəkiliş metodu, yüksək səviyyəli dəqiq mexaniki quruluş, yüksək möhürləmə performansı, güclü qum çəkiliş qüvvəsi, sıx və hamar qum nüvələri, yüksək məhsuldarlıq dərəcəsi ilə yüksək keyfiyyətli qum nüvələri və yüksək keyfiyyətli qum nüvələri var. Dökümlərin emal müavinətini effektiv şəkildə idarə edə bilər.

◇ Yüksək səviyyəli Ətraf Mühitin Mühafizəsi: YL1080H-40A Soyuq Core Core Enjeksiyon Kalıplama maşını tökmə maşınları üçün yüksək ekoloji mühafizə standartlarını qəbul edir. Avadanlıq dizayn prosesi zamanı istehsal prosesi zamanı tüstü və toz üçün yüksək ekoloji mühafizə tələbləri hərtərəfli və diqqətlə nəzərdən keçirilmişdir. Tüstü və toz müalicə üçün vahid şəkildə inteqrasiya edildi və dizayn edilmiş Yüksək Ətraf Mühitin Qoruma Döküm Maşın tökmə seminarının mühitini effektiv şəkildə yaxşılaşdırdı.

◇ Exquisite və davamlı: YL1080H-40A Soyuq Core Core Atışma Maşınının dizayn prosesi, avadanlıqların xidmət həyatını tam nəzərə aldı. Fərqli komponentlər müxtəlif istifadə tələblərinə əsaslanan yüksək standartlara və ağlabatan materiallarla istehsal olunur. İstilik müalicəsi tələbləri və görünüş təfərrüatları yaxşı idarə olunur, avadanlıqların uzun müddətdir dəqiqliyini qoruya bilməsi, sabit və hamar qalmaq və incə detallar var.

◇ Tətbiq olunan materiallar: Quru qum [quru fenolik qatran qumu]

◆ Avadanlıq istismarı və istifadəsi:

(1) Hava alma boru və enerji təchizatı (üç fazalı 380v, 50hz) düzgün bir şəkildə bağlandığını yoxlayın.

(2) Quraşdırıldıqdan sonra avadanlıqdakı tozu çıxarın. Alətlər və digər sundries.

Cib, operatorların təhlükəsizliyini təmin etmək üçün kif açıldıqda avadanlıqların başlanğıc vəziyyətində olub-olmaması.

Dəzgahda kalıp (əsas qutu) quraşdırın; Hava qapağını açmadan əvvəl (avadanlıqlara havanı təmin etmək) başlamazdan əvvəl quraşdırma çubuğu, zərər çəkməməsi və kadr təhlükəsizliyini təmin etmək üçün maşın işləyən və qum inyeksiya başı arasındakı boşluğa atılmalıdır.

A Əsas güc açarını və bütün idarəetmə dövrə açarlarını bağlayın və işıqlandırma iş işıqlarını yoxlayın. İdarəetmə panelindəki güc siqnalının işığının normal olub olmadığını yoxlayın.

(6) Əsas suqəbuledici klapan açın və hava borusundakı hava təzyiqinin normal 6-dan 7kpa-a qədər olanın olub olmadığını yoxlayın.

Maşının iş rejimini əl rejiminə keçirin və maşının hər bir hərəkət hissəsinin hamar və normal işlədiyini əl ilə çevirin.

Kalıbın açılması və bağlanış hərəkətlərinin hamar və ya olmaması, qəlibin xüsusiyyətlərinə uyğun olaraq ağlabatan bir qəlib açma və bağlanış vaxtı təyin edin

The Birləşdirilmiş modulun avans və geri çəkilmə hərəkətlərinin hamar olub olmadığını yoxlayın. Modulun səyahətinə əsaslanan məqbul irəli və geri çəkilmə vaxtlarını təyin edin

The Qum atış başlığının irəliləməsi və geri çəkilmə hərəkətləri hamar və ya olmaması, qum çəkiliş başının vuruşuna görə ağlabatan bir avans və geri çəkilmə vaxtını təyin edin

The Sandblasting əməliyyatının normal olub-olmaması normaldır, ya da qumlu iş üçün qəlibin xüsusiyyətlərinə görə ağlabatan bir qumlama vaxtı təyin edin

The Qum inyeksiya başının işlənməsinin düzgün işləməsi, ümumiyyətlə, qum qutusu egzoz vaxtı üçün 8 ilə 10 saniyə ərzində qurulur

The Aşağı qəlibin avans və geri çəkilmə hərəkətləri hamar və ya olmaması, alt qəlibin vuruşuna görə ağlabatan bir avans və geri çəkilmə vaxtını təyin edin

Ejector ejektor hərəkətinin normal olub olmadığını və nüvənin düzgün işləməsini yoxlayın. Kalıbın xüsusiyyətlərinə görə ağlabatan əsas ejektor vaxtı təyin edin

⑧ Əməliyyat rejimini tək işə salın və maşın avtomatik olaraq dövrü keçirir və yükləmədən bir neçə dəfə işləyir. Maşının bütün hərəkətlərinin əlaqələndirilməsini, nizamlı, sabit və hamar olub olmadığını yoxlayın.

◆ Əməliyyat prosesində tədbirlər:

Test işləməzdən əvvəl, maşındakı tozu çıxarmaq və əməliyyat zamanı nasazlıqların qarşısını almaq üçün hər hansı bir vasitəni və ya digər zibilləri təmizləmək lazımdır.

Əməliyyata başlamazdan əvvəl, maşının bütün hissələrindəki boltların vəziyyətini diqqətlə yoxlamaq və sıxılmış olduqlarını təmin etmək lazımdır.

⑶ Əməliyyata başlamazdan əvvəl, bütün hərəkət edən hissələrin ilkin normal vəziyyətdə olub olmadığını yoxlayın.

⑷ Maşın çatışmazlığı halında dərhal dayandırılmalıdır, dayanma düyməsinə basdı, güc və qaz təchizatı kəsildi və təmir işləri aparılır. Elektrikli elektrik dövrələrinin boş olduğunu və maşının komponentlərinin zədələnib-verməməsini tez-tez yoxlamaq lazımdır.

(6) Təqibçilərə elektrik idarəetmə şkafını içərisində və ya içərisində hər hansı bir müxtəlif əşyaları yerləşdirməyə icazə verilmir.

Biri məşq etmək və işləməyə icazə verilməzdən əvvəl maşının quruluşu, iş prinsipi və istismar qaydaları ilə tanış olmalıdır. Maşını iradənin işləməsinə başqa heç kimə icazə verilmir.

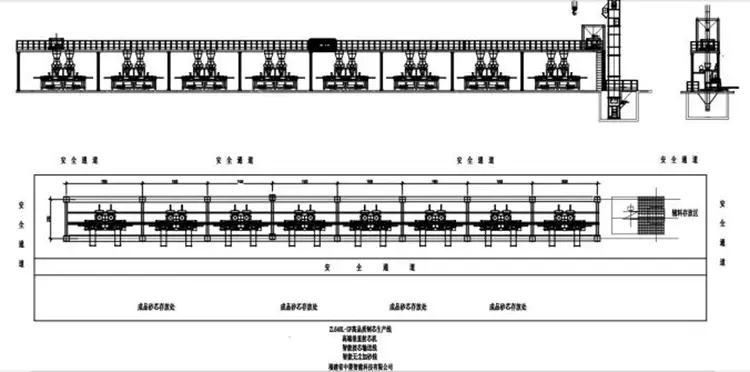

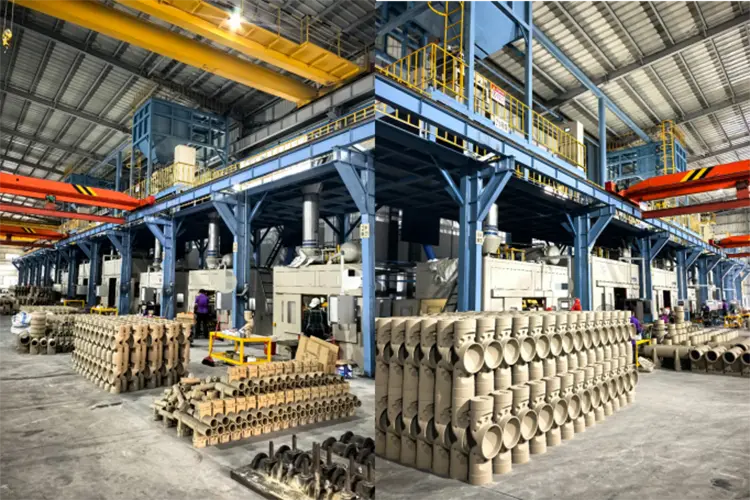

◆ Yüksək keyfiyyətli tam avtomatik şaquli əsas atəş maşın istehsal xətti:

Case xüsusiyyətləri:

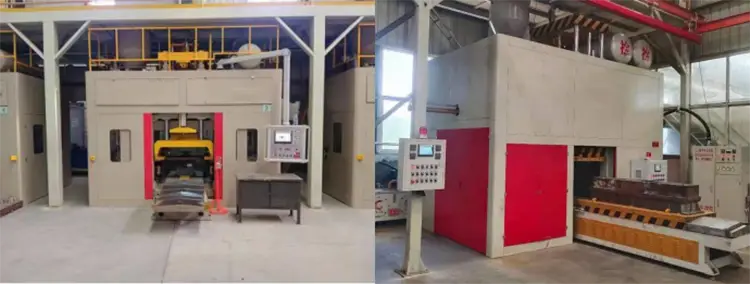

① Yüksək keyfiyyətli, yüksək zəka və yüksək ekoloji mühafizə tökmə maşını. Bütün panel siqareti və toz çıxarılması funksiyalarını birləşdirir.

② Konveyer kəmərləri üçün ağıllı davamlı əsas qoşulma. Avadanlıqların yüksək dərəcədə avtomatlaşdırılması var. Əməyi saxlamaq

③ Lift + Həssas Track Ağıllı İmtina Qum Əlavəsi. Seminar səmərəli, rahat və təmizdir

Core Core hazırlayan seminarın ümumi ətraf mühitin qorunması sistemi. Yüksək səmərəli siqaret və toz çıxarılması. Seminar Ətraf Mühitin Mühafizəsi Standartları

⑤ Core hazırlama sahəsi məlumat saxlama və çıxış. Çip istehsalının rəqəmsallaşdırılmasını həyata keçirin. İnformasiya əsaslı idarəetmə.
