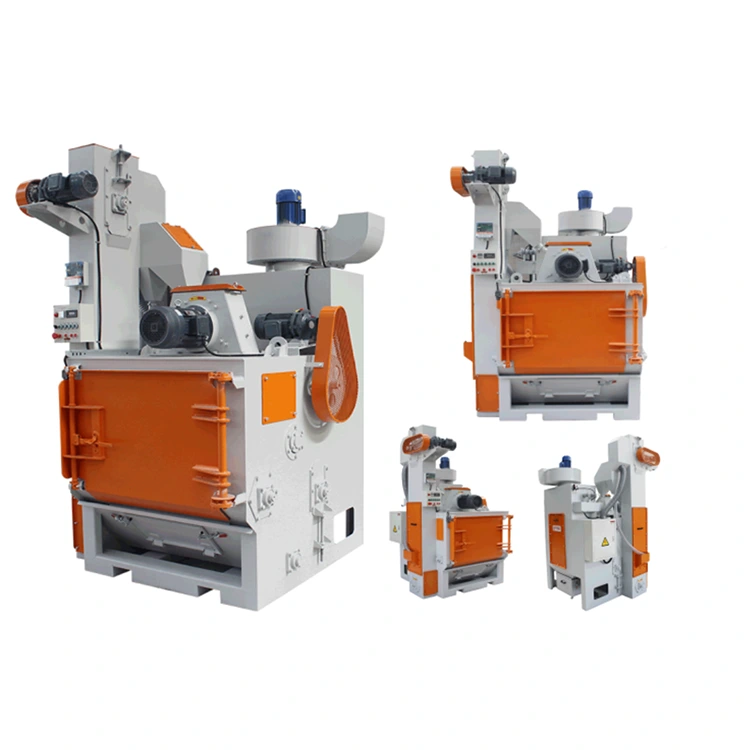

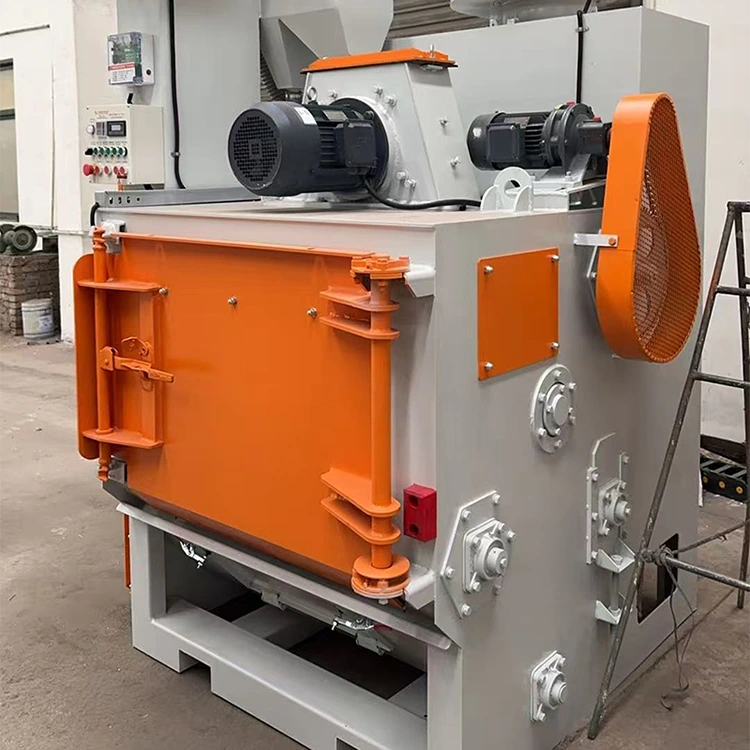

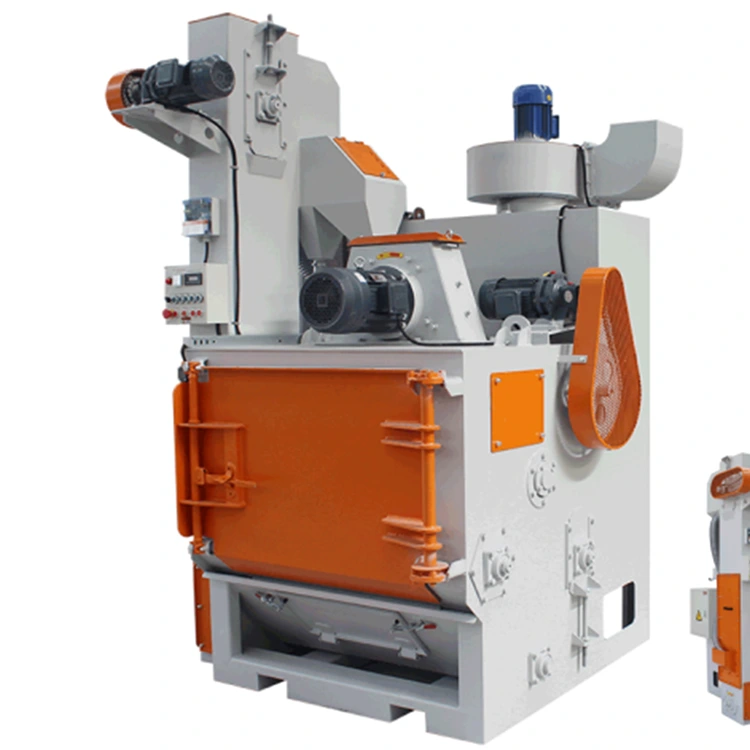

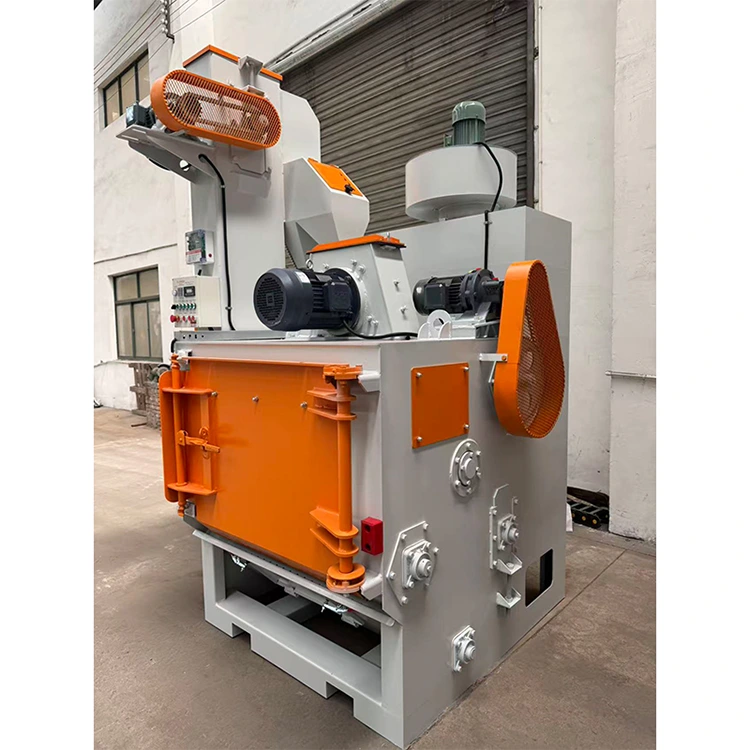

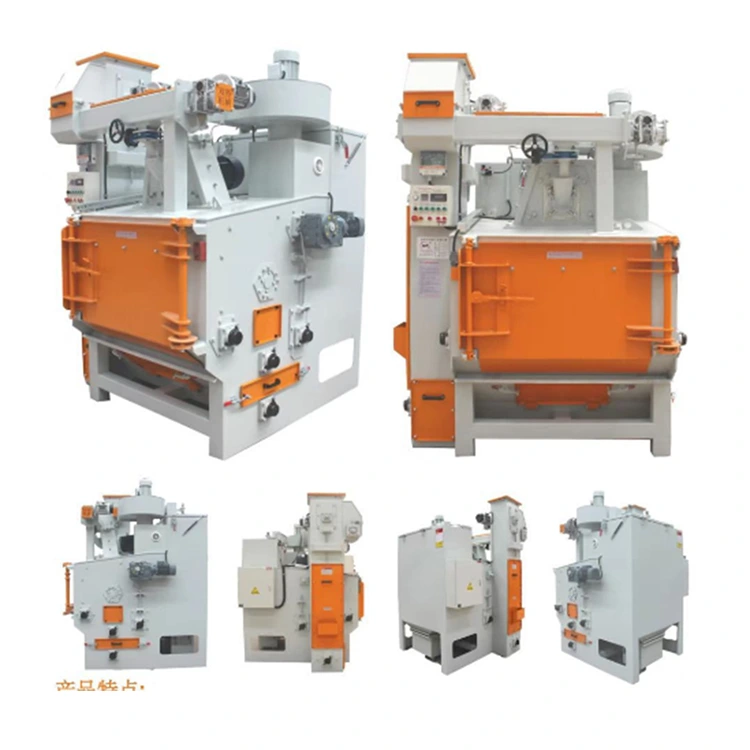

Crawler Tipi Atışma Maşını

Quanzhou Yueli'nin Patranlı Tipli Atışma Maşını inteqrasiya edilmiş sürünən atışma maşınıdır. Dərhal işləmək üçün üç fazalı dörd naqilli birləşmə ilə inteqrasiya olunmuş dizayna malikdir. 7.5KW partlayış mühərriki, impuls filtri toz toplayıcı, Mn13 manqan polad və ya aşınmaya davamlı çuqun qoruyucu lövhələrlə təchiz edilmişdir. Maşının ölçüləri: 1800×1850×2850mm. Model: ST650 Pro Max)

Sorğu göndərin

Məhsul təsviri

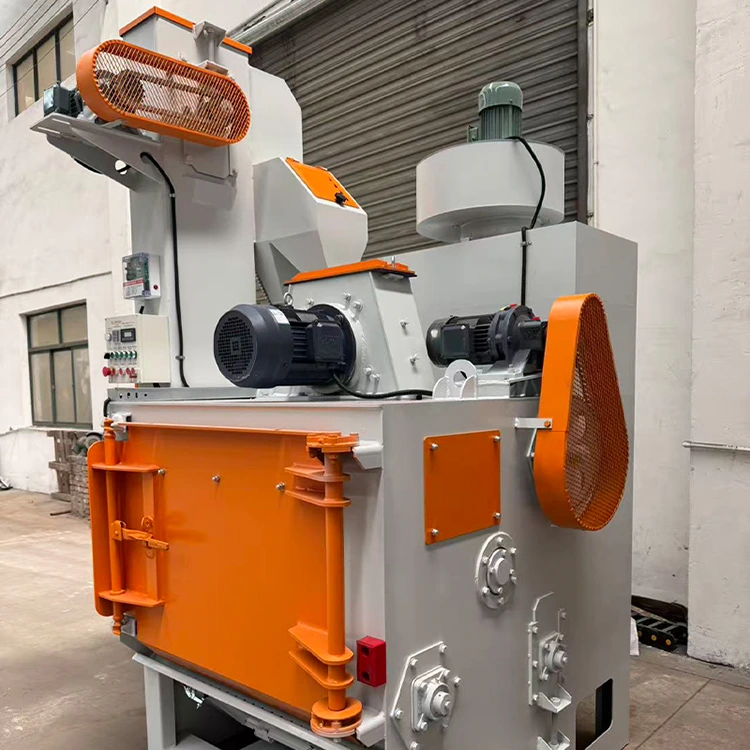

Paletli Tip Atışma Maşını Quanzhou Yueli Automation Equipment Co., Ltd tərəfindən istehsal edilmişdir. Maşın, yerində ikinci dərəcəli quraşdırma tələb etmədən üç fazalı dörd naqilli gücə qoşulduqdan dərhal sonra işləyə bilən inteqrasiya olunmuş dizayna malikdir. Yükləmə və boşaltma hündürlüyü aşağıdır (yerdən 780 mm sürünən kəmər), əməliyyatı rahat edir və əmək intensivliyini azaldır. Maşın az toz emissiyası üçün impuls filtri toz toplayıcı və effektiv atış və toz ayırma üçün pərdə tipli ayırıcı ilə təchiz edilmişdir.

Məhsul Xüsusiyyətləri

Tarayıcı Tipli Atışma Maşını aşağıdakı funksiyaları təklif edir.

· İnteqrasiya edilmiş dizayn. Üç fazalı dörd telli gücə qoşulduqdan dərhal sonra işləyir. İkinci yerdə quraşdırma tələb olunmur.

· Aşağı yükləmə və boşaltma hündürlüyü (yerdən sürünən kəmər 780 mm). Rahat əməliyyat. Əmək intensivliyini azaldır.

· Kamera qoruyucu lövhələri yuvarlanmış Mn13 manqan polad lövhələrdən və ya aşınmaya davamlı çuqun qoruyucu lövhələrdən istifadə edə bilər. Manqan plitələri kiçik dönmə boşluqlarına və uzun xidmət müddətinə malikdir. Aşınmaya davamlı plitələr yüksək qənaət təklif edir. Çevik seçim.

· Effektiv atəş və toz ayırmaq üçün pərdə tipli ayırıcı.

· Aşağı toz emissiyası üçün impuls filtri toz toplayıcı.

· Qapının qalınlığı 7,5 mm, yaxşı möhürlə, atışdan qaçış yoxdur.

· Pullu partlatma çarxı uzun xidmət müddəti üçün soyudulmuş tökmə prosesi ilə yüksək xromlu materialdan (Cr20) istifadə edir.

· Yüksək sabitlik üçün CHINT-dən bütün elektrik komponentləri.

· Maşın ölçüləri: Rahat daşıma üçün 1850×1800×2850mm.

Texniki Spesifikasiyalar və Konfiqurasiya

Aşağıdakı cədvəldə Crawler Tipi Atışma Maşınının tam konfiqurasiyası verilmişdir
● = Daxildir ○ = Könüllü / Daxil deyil

Komponent	Funksiya / Konfiqurasiya	Spesifikasiya	ST650 Pro	ST650 Maks	Qeydlər

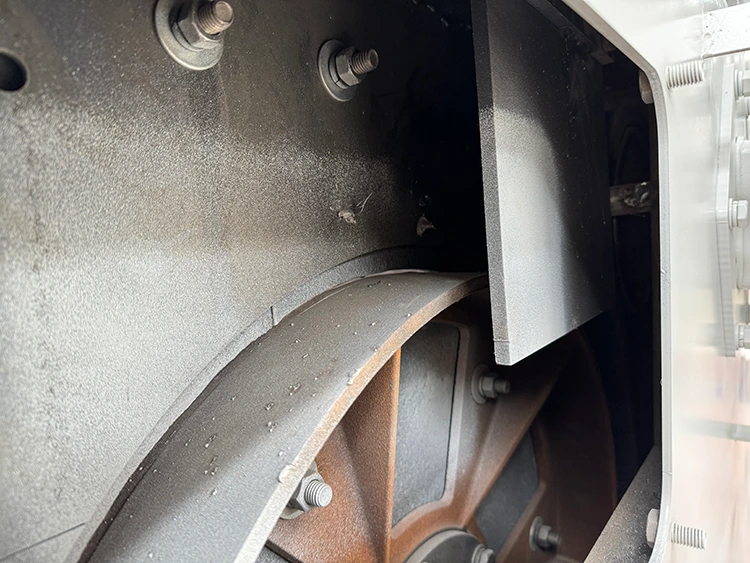

Atışma Çarxı	Partlayış mühərrikinin gücü	7,5 kVt	●	●
	Partlayış çarxı modeli	STQ036	●	●	Birbaşa sürücü
	Atış axını sürəti	200 kq/dəq	●	●
	Dəyişən tezlikdən müstəqil sürətə nəzarət		○	○	Könüllü
	Aşınmaya davamlı qoruyucu lövhə	Cr20	●	●
Atış dövriyyəsi sistemi	Lift mühərrikinin gücü	1.5KVt	●	●	Asan sökülməsi üçün fərdiləşdirilə bilən split dizayn
	Atış ayırma üsulu	Pərdə havasının ayrılması	●	●
	Atış qaldırma qabiliyyəti	30 t/saat	●	●
	Liftin fotoelektrik aşkarlama sistemi		○	○	Könüllü
Palata	Rezin sürünən eni	1130 mm	●	●	Deliklər isteğe bağlıdır 3-8 mm

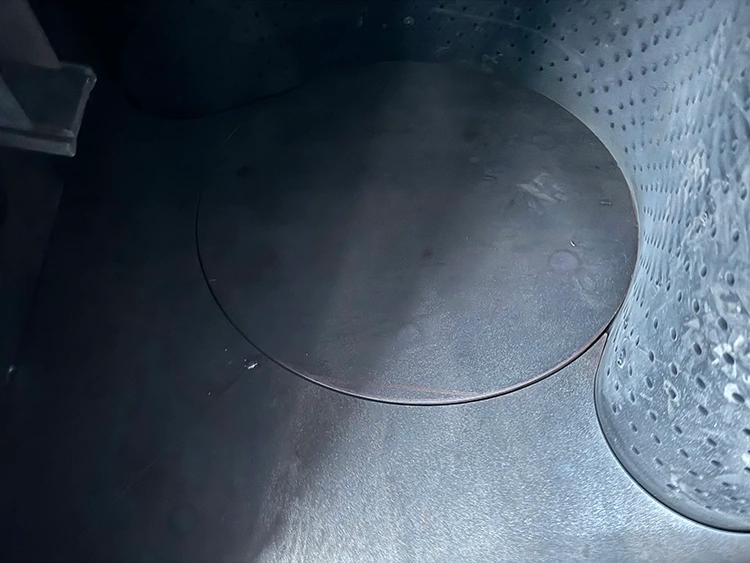

	Son diskin diametri	600 mm	●	●

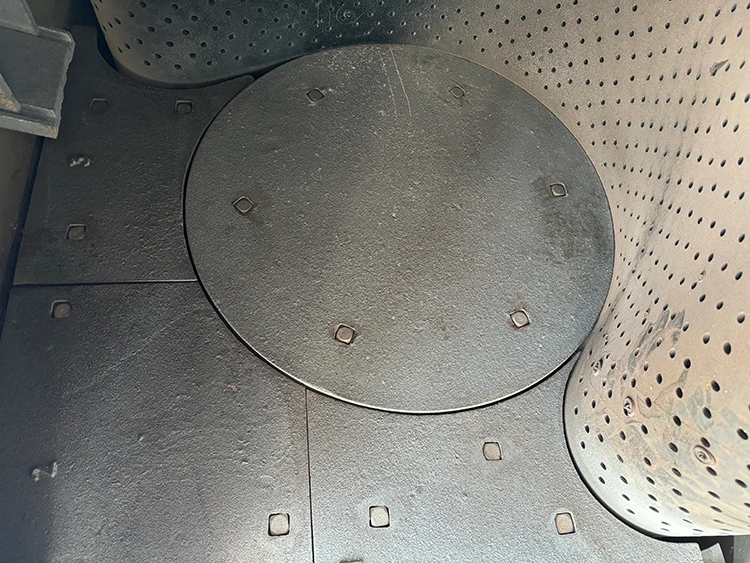

	Çuqun qoruyucu lövhə	Cast	●	○	Aşınmaya davamlı çuqun
	Manqan polad qoruyucu lövhə	Yuvarlanmış	○	●	Qeyri-maqnit Mn13
	Paletli motor gücü	1.5KVt	●	●	Tezlik çeviricisi isteğe bağlıdır
	Qapı qalınlığı	7,5 mm	●	●	Konteynerin qapı tutacağı
	Manqan poladdan ikinci dərəcəli qorunma	10 mm	●	●	Sağ yoxlama portunun içərisində
	İş parçasının tutumu	260 kq	●	●	Asan yuvarlanan məhsullar üçün
Toz toplama sistemi	Fan səs-küyün azaldılması bələdçi portu		○	●
	Pulse filter toz toplayıcı	2 patron	●	●	320×900 mm
	Partlayış havalandırma lövhəsi	250×250 mm	○	○	Alüminium hissələri üçün isteğe bağlıdır
	Səyyar toz boşaltma arabası		●	●	Toz toplayıcının altında
	Fan gücü	2,2 kVt	●	●

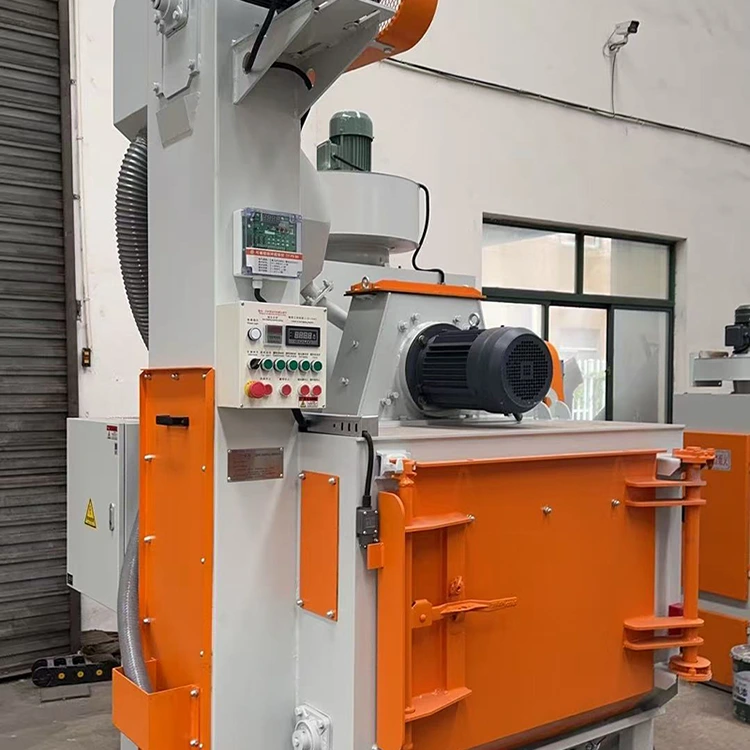

Elektrik Nəzarət Sistemi	Toxunma paneli	Müstəqil	●	●	PLC HMI isteğe bağlıdır. Daxil olan kabel ≥8mm²
	Cari ekran	Rəqəmsal ekran	●	●
	Elektrik bağlantısı	380V 50HZ	●	●	Üç fazalı dörd telli
	Ümumi güc	13KVt	●	●
Hava mənbəyi	Hava giriş borusu	8 mm	●	●	Təzyiq 5-8KG
Ölçülər	Uzunluq × Eni × Hündürlük	1.80×1.85×2.85m	●	●

Dizayn Vurğuları

Manqan poladdan ikinci dərəcəli qorunma

Kameranın gövdəsini effektiv şəkildə qoruyur.
Bütün versiyalarda standartdır

Səyyar toz boşaltma arabası

Toz təmizləməni daha rahat edir.

Partlayış havalandırma lövhəsi

Əməliyyat zamanı təhlükəsizliyi artırır.
Opsiyonel (alüminium hissələr üçün)

• ST650 Pro: Aşınmaya davamlı çuqun qoruyucu lövhə

Tez-tez verilən suallar

Bu atış maşını üçün güc tələbi nədir?

Maşın üç fazalı dörd telli 380V 50HZ enerji təchizatı istifadə edir. Ümumi güc 13 kVt-dır. Daxil olan kabel 8 mm² və ya daha böyük olmalıdır.

İş parçasının tutumu nədir?

Asan yuvarlanan məhsullar üçün iş parçasının daşıma qabiliyyəti 260KG-dir.

Maşının ölçüləri nədir?

Maşının ölçüləri 1800×1850×2850 mm-dir.

Pro və Max versiyaları arasında fərq nədir?

Pro versiyası aşınmaya davamlı çuqun qoruyucu lövhələrdən istifadə edir. Max versiyada Mn13 manqan polad qoruyucu lövhələrdən istifadə olunur. Maksimum versiyaya həmçinin fan səs-küyünü azaltma bələdçi portu daxildir.

Maşın hansı toz toplayıcıdan istifadə edir?

Maşın 2 filtr patronu (320×900mm) olan impuls filtri toz toplayıcıdan istifadə edir. Fan gücü 2,2 kVt-dır.

Yükləmə hündürlüyü nədir?

Rahat işləmə üçün aşağı yükləmə və boşaltma hündürlüyü təmin edən sürünən kəmər yerdən 780 mm-dir.

Atəş təkərinin komponentləri hansı materialdan hazırlanır?

Atışma çarxı uzun xidmət müddəti üçün soyudulmuş tökmə prosesi ilə yüksək xromlu materialdan (Cr20) istifadə edir.

Məhsulun spesifikasiyası

Model	ST650B
Rolik diametri	400 mm
Maşın Ölçüləri (L×W×H)	1850 × 1900 × 2600 mm
Növ	Crawler Tipi
Mənşə	Yancheng, Çin
İş sürəti	1200
Ümumi güc	12,1 KVt
Toz Toplama Hava Həcmi	9850
Toz Toplayıcı Gücü	22 KVt
Aksesuarlar	20
