Ötürücü Motor

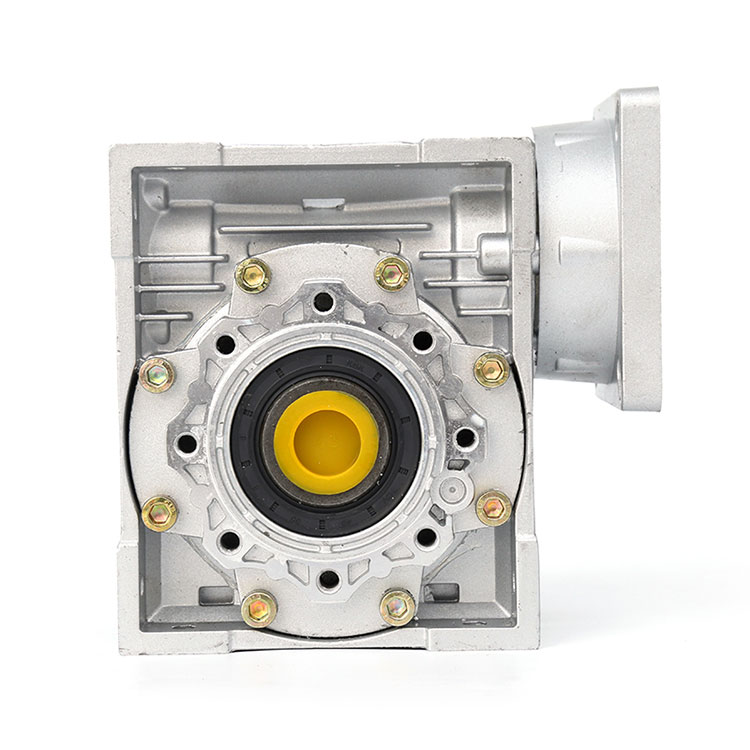

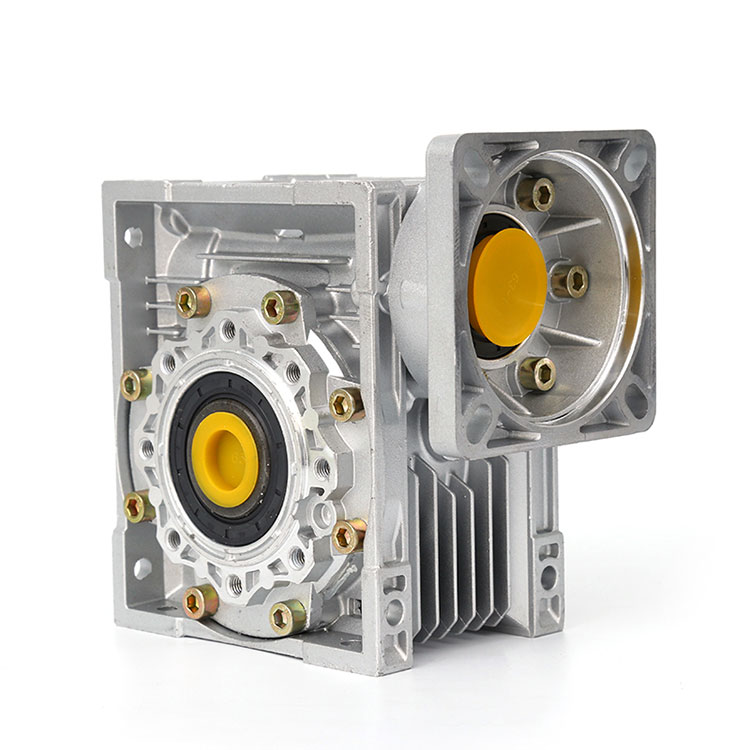

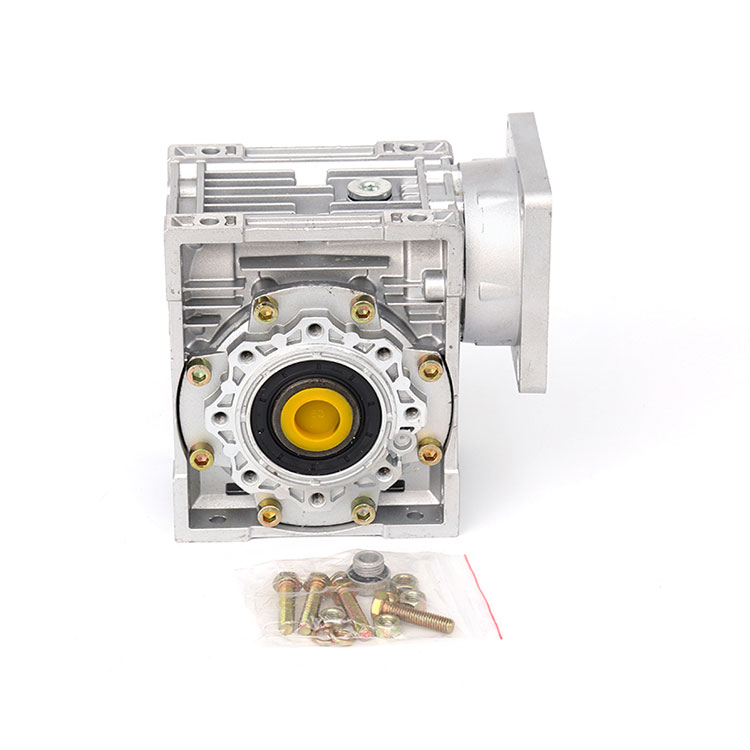

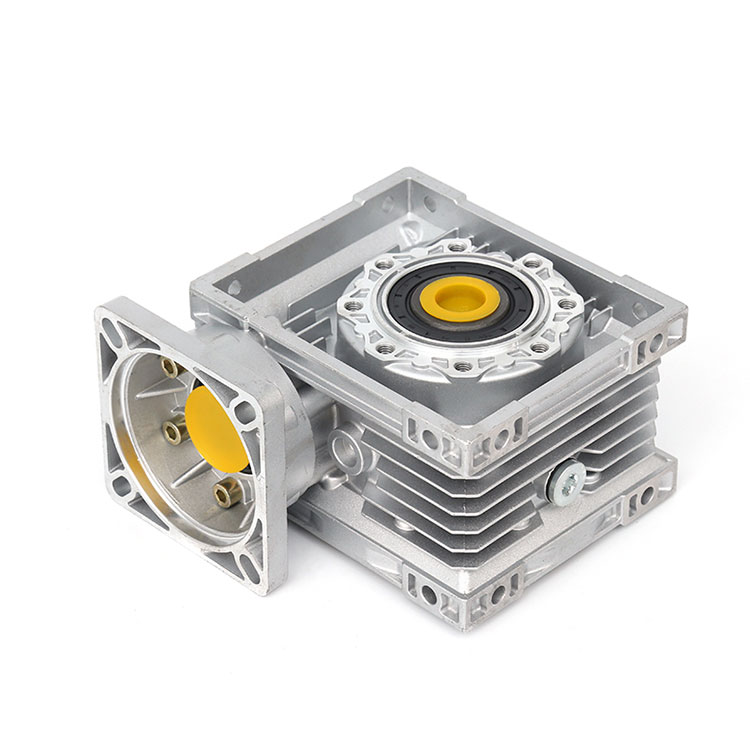

RV 63 reduktoru RV reduktor seriyalı qurd qurd reduktorunun modellərindən biridir. Kompakt quruluşa, böyük ötürmə nisbətinə və müəyyən şərtlərdə özünü kilidləmə funksiyasına malik ötürmə mexanizminə malik qurd və qurd çarxından ibarətdir. Ən çox istifadə edilən reduktorlardan biridir.

RV 63 reduktor milli standart GBl0085-88 silindrik qurd təkər qurd parametrlərinə uyğun olaraq, evdə və xaricdə ən qabaqcıl texnologiyanı mənimsəyir, unikal və yeni "kvadrat qutu" forma quruluşu, qutu forması gözəl, yüksək keyfiyyətli alüminium ilə ərintisi tökmə, aşağıdakı üstünlüklərə malikdir:

1, kompakt mexaniki quruluş, yüngül həcm və forma, kiçik və səmərəli;

2, yaxşı istilik mübadiləsi performansı, sürətli istilik yayılması;

3, asan quraşdırma, çevik və yüngül, üstün performans, asan texniki xidmət və təmir;

4, hamar işləmə, aşağı səs-küy, davamlı;

5, güclü tətbiq, təhlükəsizlik və etibarlılıq.

Hal-hazırda, istifadəçilər tərəfindən yaxşı qarşılanan istehsal texnoloji avadanlıqlarının mexaniki yavaşlama cihazının müxtəlif sahələrində geniş istifadə edilmişdir. Böyük fırlanma anı, böyük sürət nisbəti, aşağı səs-küy, yüksək sabitlik mexaniki yavaşlama ötürülməsi idarəetmə cihazına nail olmaq üçün müasir sənaye avadanlıqları üçün ən yaxşı seçimdir.

 Məhsulun struktur diaqramı

1, hamar ötürmə, vibrasiya, təsir və səs-küy kiçik, böyük yavaşlama nisbəti, geniş çox yönlüdür, müxtəlif mexaniki avadanlıqlarla istifadə edilə bilər.

2, tək mərhələli ötürmə, yığcam quruluş ilə böyük bir ötürmə nisbəti əldə edə bilər, reduktorun əksər modelləri yaxşı özünü kilidləmə qabiliyyətinə malikdir, əyləc tələbləri olan mexaniki avadanlıq əyləc cihazını saxlaya bilər.

3. Qurd dişinin və qurd dişinin səthinin nişan sürtünmə itkisi böyükdür, buna görə ötürmə səmərəliliyi dişlidən daha aşağıdır, qızdırmaq asan və daha yüksək temperaturdur.

4. Yağlama və soyutma üçün daha yüksək tələblər.

5, yaxşı qarşılıqlı uyğunluq, qurd çarxlar milli standartlara uyğun olaraq istehsal olunur, rulmanlar, yağ möhürləri standart hissələrlə istifadə olunur.

6, qutu tipi əsas tipə malikdir (qutu gövdəsi döşəmə lövhəsi ilə şaquli və ya üfüqi quruluşdur) və universal tipdir (qutu gövdəsi kub şəklindədir, bir çox tərəfi sabit vida dəlikləri ilə, döşəmə lövhəsi və ya başqa bir ayaq lövhəsi və digər struktur növləri ilə deyil)

7, giriş şaftının əlaqə rejimi əsas tipə malikdir (tək giriş mili və ikiqat giriş mili), mühərrik flanşı iki növdür.

8. Çıxış və giriş oxunun mövqe istiqaməti və giriş oxu aşağı və yuxarı; çıxış oxu yuxarı və aşağı; giriş oxu yuxarı və aşağı.

9, əla ötürmə nisbəti əldə etmək üçün RV 63 reduktoru və digər RV seriyalı reduktor 2 və ya 3 çox mərhələli reduktor mövcuddur.

Azaldılmış motor seçimi

Məhsula Baxış Məhsulun xülasəsi

Təkpilləli qurd dişli reduktoru

Yüksək keyfiyyətli alüminium ərintisi döküm qutusundan istifadə edərək, görünüşü yüngüldür

● Yüksək yükdaşıma qabiliyyəti, sabit ötürmə, aşağı vibrasiya, aşağı səs-küy.

● Müxtəlif birləşmələrin ehtiyaclarını ödəmək üçün güc girişi və çıxış anı olan müxtəlif birləşmə strukturları; qutu forma dizaynı və əsas deşik layout müxtəlif quraşdırma üsulları, güclü çox yönlü uyğunlaşır.

● Kiçik və orta ölçülü qutu tam qapalı quruluşa malikdir, güclü sızdırmazlığa malikdir, qutunun içindəki sürtkü yağının itirilməsi və xarab olması asan deyil, dəyişdirilməsinə ehtiyac yoxdur, asan qulluq.

 İki mərhələli qurd dişli reduktoru

● Bir pilləli qurd reduktorunun bütün üstünlükləri ilə bir pilləli qurd reduktorundan ibarətdir və böyük bir ötürmə nisbəti əldə edir.

● Ümumi iki mərhələli kombinasiya modelləri: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Əgər istifadəçilərin xüsusi tələbləri var, onlar faktiki ehtiyaclara uyğun olaraq birləşdirilmiş vahidlər kimi 25,30,40,50,63,75,90,110,130,150 seçə bilərlər.

Seçim metodu Servicefactor

NMRV qurd reduktorunu düzgün seçmək üçün əvvəlcə aşağıdakı məqamları anlayın:

● yük şərtləri tətbiq tezliyi M kitab cong 2 dağ ödəmək üçün yerdən ölməyin

● işin istismar vəziyyəti K1 iş şəraiti əmsalı və K2 iş şəraitinin korreksiyası əmsalını təyin edin

● A, B və C mexaniki yük növləri Cədvəl 1-ə uyğun olaraq müəyyən edilir.

● Cədvəl 2-yə əsasən, K2 iş şəraitinin korreksiyası əmsalını yoxlayın.

Səhifə-07

Mexanik yük növlərinin seçilməsi (Cədvəl 1)

Cədvəl 1 maşın yükünün təsnifatı seçimi

İş şəraitinin düzəldilməsi əmsalı K2 seçilmişdir (Cədvəl 2)

K1 iş şəraiti əmsalı seçilir (Şəkil 1) Diaqram 1 iş şəraiti əmsalı K1

 Reduktoru seçin

● İstifadəçi əvvəlcə işləyən maşının giriş mexaniki yükünü T (fırlanma anı) müəyyən etməlidir, T iş şəraiti əmsalı K1 ilə vurulur, sonra isə iş şəraitinin korreksiyası əmsalı K 2 ilə vurulur, yəni çıxış fırlanma momentinin dəyərini əldə etmək üçün reduktor və sürət nisbəti və ya çıxış sürəti dəyəri ilə birlikdə tələb olunan reduktor spesifikasiyalarını seçin.

● İstifadəçi həmçinin nisbət dəyəri və ya çıxış sürəti dəyəri ilə birlikdə məlum giriş gücünə görə çıxış momentini hesablaya və reduktoru seçə bilər.

Seçim nümunəsi

Nümunə 1. Universal konveyer kəməri (vahid yük)

Dönmə momenti: 19N.m işləmə müddəti 8 saat/gün

Sürət: təxminən 55 rpm / dəq, başlanğıc tezliyi: 10 dəfə / saat

Reduktor: 1 / 25, ətraf temperaturu: daxili 25 ℃

① Cədvəl 1-ə əsasən, yük növü müəyyən edilir

Yük növü: zərbə vahid yük yoxdur, A seçin;

② ŞEKİL-ə görə. 1, A xəttində 10 dəfə / saat tezlik kəsişmə nöqtəsini götürün və 8 saat / gün işləmə müddətinin K1=1 əmsalını tapın;

③ Cədvəl 2-ə əsasən K2=1 əmsalı;

④ Sonra fırlanma anı dəyəri 19 K1 K2=1911=19 N. Və m, isteğe bağlı ən yaxın 19 N. Sürət azaldıcısı m.

Seçilmiş nəticə: NMRV30-1 / 25

Giriş gücü 0,18 kVt, çıxış sürəti 56 rpm, çıxış fırlanma anı 21 N.m

Nümunə 2. Konveyer kəməri (orta təsir yükü)

Fırlanma anı: 65N. M., işləmə müddəti: 16 saat / gün,

N,00 dəfə / saat,

Reduktor: 1/60,"Pis temperatur: 35℃, motorla birbaşa əlaqə

① Cədvəl 1-ə əsasən, yük növü müəyyən edilir

Yük növü: yüngül zərbə yükü, B seçin;

② ŞEKİL-ə görə. 1, B xəttində tezliyin dayaq nöqtəsini 100 dəfə / saat götürün və 16 saat / gün işləmə müddətinin əmsalını tapın K1=1,65;

③ Cədvəl 2-ə əsasən K2=1,15 əmsalı;

④ Dönmə momenti dəyəri 65xK1xK2=70x1.65x1.15=1 23 N. Və m, ən yaxın 123N seçə bilər. Sürət azaldıcı m.

Seçilmiş nəticə: NMRV63-1 / 60

Giriş gücü 0,55 kVt, çıxış sürəti 23,3 rpm, çıxış fırlanma anı 140 N.m-dir.

Model nömrəsinin təsviri: Model qeydləri

Yerli və xarici modellər modelin müqayisəli cədvəlinə nəzarət edir

Proses prosesi və sınaq avadanlığı

Texnika və sınaq avadanlığı

Yüksək dəqiqlikli CNC dəzgahları və emal mərkəzi, qabaqcıl avadanlıq və sınaq alətləri ilə

Əla texnologiya və ciddi və mükəmməl keyfiyyət idarəetmə sistemi

Və peşəkar və texniki elita və qabaqcıl səviyyəli elm və texnologiya komandası ilə toplaşın

Məhsulların sabitliyini və etibarlılığını təmin etmək üçün yeni texnologiyadan, yeni prosesdən və yeni materiallardan tam istifadə edin

Məhsulun keyfiyyəti qabaqcıl istehsal vasitələrindən, keyfiyyət hissi isə davamlı innovasiyadan irəli gəlir

məsələlərə diqqət lazımdır

1. İş mühitinin temperaturu -40 ℃ - + 40 ℃. İş mühitinin temperaturu 0℃-dən aşağı olduqda, sürtkü yağı işə başlamazdan əvvəl 0℃-dən çox qızdırılmalıdır. İş mühitinin temperaturu 40 ℃-dən yuxarı olduqda, soyutma tədbirləri görülməlidir.

2. Qurd dişli reduktoru müsbət və tərs istiqamətdə dönə bilər
