170 Dörd oxlu CAM dönər masası
YueLi, Çində peşəkar 170 Dörd oxlu CAM Turntable istehsalçılarından və təchizatçılarından biridir. Məhsullarımız CE sertifikatına malikdir və zavod anbarında var, bizdən topdansatış 170 Dörd oxlu CAM dönər masasına xoş gəlmisiniz.
Sorğu göndərin
Məhsul təsviri

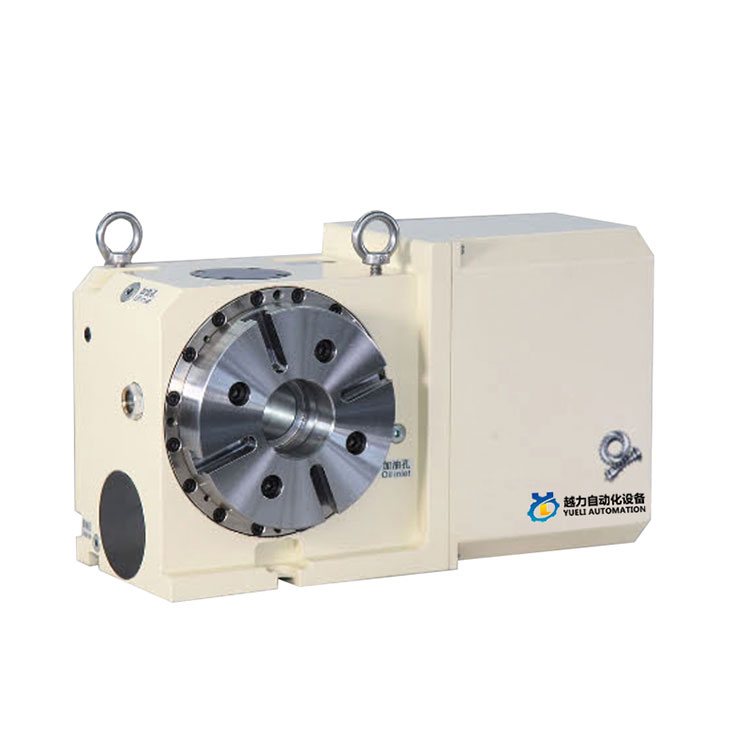

Yueli 170 dörd oxlu CAM dönər masası
YueLi məşhur Çin 170 Dörd oxlu CAM dönər masa istehsalçıları və təchizatçılarından biridir. Fabrikimiz 170 Dörd oxlu CAM dönər masasının istehsalında ixtisaslaşmışdır. Bizdən 170 Dörd oxlu CAM Turntable almağa xoş gəlmisiniz. Müştərilərdən gələn hər bir sorğu 24 saat ərzində cavablandırılır.
CAM tipli sıfır arxa boşluq CNC fırlanması
Cam-roller ötürmə quruluşu məhsulun içərisində qəbul edilir.
CAM şaft iynə diyircəkli rulman əvvəlcədən sıxılma, boşluq yayma sürücüsü yoxdur.
Sürüşmə sürtünməsi yoxdur, boşluq xüsusiyyətlərini davamlı olaraq qoruyur.
İrəli və tərs hərəkətlərin təkrarlanmasının yüksək dəqiqliyi.
Yüksək sərtlik, yüksək səmərəlilik.
Temperaturun artması səbəbindən zəif dəqiqliyə səbəb olmur.
Müntəzəm kalibrləmə və tənzimləməyə ehtiyac yoxdur.
Cam tipli CNC dönər masasının iş prinsipi və xüsusiyyətləri
Əvvəlcədən yükləmə prinsipi
Ənənəvi qurd dişli tipli NC dönmə masası ilə müqayisədə, barmaqlıqlı CAM tipli NC dönər masası daha yüksək dəqiqliyə malikdir.
Dərəcə, yüksək sürət, sıfır arxa boşluq və ağır yükün işləmə xüsusiyyətləri. Giriş eksenel kameraları
Sabit sürətlə hərəkət edən əyri səthin çıxış şaftının qülləsindəki iynə diyircəkli rulmanı əvvəlcədən sıxılmış yuvarlanan kontakt ötürülməsidir,
Yayılan ötürülmə demək olar ki, sıfıra bərabər olduğundan, sıfır əks geriləmə və daha yüksək sürət əməliyyatına nail olmaq üçün
Sürtünmə hərəkəti, beləliklə mexanizm heç bir geri ötürmə, yüksək dəqiqlikli yerləşdirmə və ehtiyac duymur.
Müntəzəm olaraq kalibrləmə və tənzimləmə işləri aparılmalıdır. Şəbəkə CAM tipli CNC dönər masası, şaftdan çıxan Han istifadə
Böyük rulman şaftın yuvarlaq xarici divarına yerləşdirilir və CAM giriş şaftının iki ucu ikiqat rulmanlarla quraşdırılır.
O, həmçinin dönər masanın dayanıqlığını və yük qabiliyyətini artırır və emalın öhdəsindən daha yaxşı gələ bilər
Yüksək sürət və ağır kəsmə gücü, emal dəqiqliyini, səmərəliliyi yaxşılaşdırır və xərcləri azaldır.CAM tipli sıfır boşluqlu NC dönərli masanın mexanizm xüsusiyyətlərinin müqayisəsi
|
Yox. |
Maddə |
Roller CAM Quruducu 1M |
Qurd Dişli Tipi |
|
1 |
Sürücü növü |
Ccw Çıxış bucağı |
- CCWa Outout The 360 |
|
2 |
Sürücü statusu |
Yuvarlanan kontakt |
Kontaktı sürüşdürün |
|
3 |
Material: Kontaktın sərtliyi |
Kam mili: Sərtləşdirici polad; HRC60 |
Qurd mili: Sərtləşdirici polad; HRC60 |
|
Cam izləyiciləri;Polad daşıyıcı; HRC60 |
Qurd dişli; fosfor bürünc; HB90 |
||
|
4 |
Əvvəlcədən yükləmə |
○BƏLİ |
X N0 |
|
5 |
Transmissiya səmərəliliyi |
〇Daha yüksək |
△Aşağı |
Mövqeləşdirmə vaxtı 90° (Nümunə)
|
|
Maddə N0. |
Rəqib |
|
|
Mil sıxacını buraxın |
|||
|
Sürətlənmə |
|||
|
Xətti fırlanma hərəkəti |
Xətti fırlanan hərəkət |
||
|
Yavaşlatmaq |
Yavaşlatmaq |
||
|
Emal buraxılışı |
Emal buraxılışı |
||
|
Qısqac mili |
Qısqac mili |
||
|
Velosiped vaxtı |
Velosiped vaxtı |
||
| Sürət tutumu |
Sərtlik |
 |
 |
| Davamlılıq |
3 rulman |
 |
 |
Yueli170 İstinad datası
|
KOD NO |
BİRLİK |
Yueli170 |
|
|
Cədvəlin diametri |
φmm |
170 |
|
|
Mərkəzin hündürlüyü |
mm |
135 |
|
|
Mil çuxuru |
φmm |
60 |
|
|
T yuvasının eni |
mm |
12 |
|
|
Bələdçi açar eni |
mm |
18 |
|
|
Servo motor |
FANUC |
b8 |
|
|
MITSUBISH |
HF104 |
||
|
Min artım |
|
0,001° |
|
|
Dişli çarx |
|
1:36 |
|
|
Maksimum fırlanma sürəti (3000 rpm) |
rpm |
80 |
|
|
Çıxış dərəcəsi fırlanma anı |
kq/m |
35 |
|
|
Hidravlik resurs pnevmatik/hidravlik |
kq/m² |
20 |
|
|
Əyləcdə çıxış anı |
kq/m |
35 |
|
|
İndeksləmə dəqiqliyi |
san |
20 |
|
|
Təkrarlanma qabiliyyəti |
san |
4 |
|
|
Məhsul keyfiyyəti |
Kiloqram |
63 |
|
|
İcazə verilir ağır çəkili |
şaquli |
Kiloqram |
70 |
|
üfüqi |
Kiloqram |
140 |
|
|
şaquli punta |
Kiloqram |
140 |
|
|
İcazə verilən yük |
↓F |
kqf-m |
800 |
|
|
F*L kqf-m |
42 |
|
|
|
F*L kqf-m |
40 |
|
Yueli170 Dönər masanın ölçüləri
