200 Dörd oxlu CAM dönər masası

YueLi fabrikindən 200 ədəd Dörd oxlu CAM dönər masası alacağınıza əmin ola bilərsiniz və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Sorğu göndərin

Məhsul təsviri

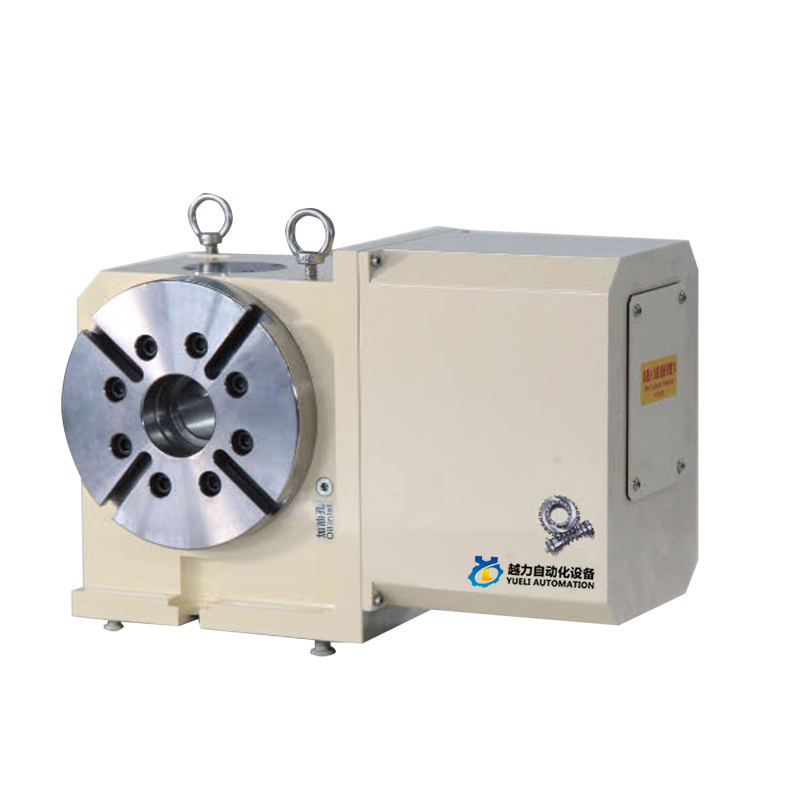

YUELI200 dörd oxlu CAM dönər masası

CAM tipli sıfır arxa boşluq CNC fırlanması

Peşəkar 200 Dörd oxlu CAM Dönər Tablası istehsalı olaraq, zavodumuzdan 200 Dörd oxlu CAM Dönər Tablası alacağınıza əmin ola bilərsiniz və YueLi sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəkdir.

Cam-roller ötürmə quruluşu məhsulun içərisində qəbul edilir.

CAM şaft iynə diyircəkli rulman əvvəlcədən sıxılma, boşluq yayma sürücüsü yoxdur.

Sürüşmə sürtünməsi yoxdur, boşluq xüsusiyyətlərini davamlı olaraq qoruyur.

İrəli və tərs hərəkətlərin təkrarlanmasının yüksək dəqiqliyi.

Yüksək sərtlik, yüksək səmərəlilik.

Temperaturun artması səbəbindən zəif dəqiqliyə səbəb olmur.

Daimi kalibrləmə və tənzimləməyə ehtiyac yoxdur.

Cam tipli CNC dönər masasının iş prinsipi və xüsusiyyətləri

Əvvəlcədən yükləmə prinsipi

Ənənəvi qurd dişli tipli NC dönmə masası ilə müqayisədə, barmaqlıqlı CAM tipli NC dönər masası daha yüksək dəqiqliyə malikdir.

Dərəcə, yüksək sürət, sıfır arxa boşluq və ağır yükün işləmə xüsusiyyətləri. Giriş eksenel kameraları

Sabit sürətlə hərəkət edən əyri səthin çıxış şaftının qülləsindəki iynə diyircəkli rulmanı əvvəlcədən sıxılmış yuvarlanan kontakt ötürülməsidir,

Yayılan ötürülmə demək olar ki, sıfıra bərabər olduğundan, sıfır geriləmə və daha yüksək sürət əməliyyatına nail olmaq üçün

Sürtünmə hərəkəti, beləliklə mexanizm heç bir geri ötürmə, yüksək dəqiqlikli yerləşdirmə və ehtiyac duymur.

Müntəzəm olaraq kalibrləmə və tənzimləmə işləri aparılmalıdır. Şəbəkə CAM tipli CNC dönər masası, şaftdan çıxan Han istifadə

Böyük rulman şaftın yuvarlaq xarici divarına yerləşdirilir və CAM giriş şaftının iki ucu ikiqat rulmanlarla quraşdırılır.

O, həmçinin dönər masanın dayanıqlığını və yükləmə qabiliyyətini artırır və emalın öhdəsindən daha yaxşı gələ bilərYüksək sürət və ağır kəsmə qüvvəsi, emal dəqiqliyini, səmərəliliyi yaxşılaşdırır və xərcləri azaldır.

CAM tipli sıfır boşluqlu NC dönərli masanın mexanizm xüsusiyyətlərinin müqayisəsi

Yox.	Maddə	Roller CAM Quruducu 1M	Qurd Dişli Tipi
1	Sürücü növü	Ccw Çıxış bucağı	- CCWa Outout The 360
2	Sürücü vəziyyəti	Yuvarlanan kontakt	Kontaktı sürüşdürün
3	Material: Kontaktın sərtliyi	Kam mili: Sərtləşdirici polad; HRC60	Qurd mili: Sərtləşdirici polad; HRC60
3	Material: Kontaktın sərtliyi	Cam izləyiciləri;Polad daşıyıcı; HRC60	Qurd dişli; fosfor bürünc; HB90
4	Əvvəlcədən yükləmə	○BƏLİ	X N0
5	Transmissiya səmərəliliyi	〇Daha yüksək	△Aşağı

Yerləşdirmə vaxtı 90° (Nümunə)

	Maddə N0.	Rəqib
	Mil sıxacını buraxın
	Sürətlənmə
	Xətti fırlanma hərəkəti	Xətti fırlanan hərəkət
	Yavaşlatmaq	Yavaşlatmaq
	Emal buraxılışı	Emal buraxılışı
	Qısqac mili	Qısqac mili
	Velosiped vaxtı	Velosiped vaxtı

Sürət tutumu	Sərtlik

Davamlılıq	3 rulman

Yueli200 İstinad datası

KOD NO		BİRLİK	Yueli200
Cədvəlin diametri		φmm	200
Mərkəzin hündürlüyü		mm	160
Mil çuxuru		φmm	60
T yuvasının eni		mm	12
Bələdçi açar eni		mm	18
Servo motor		FANUC	b8
Servo motor		MITSUBISH	HF104
Min artım			0,001°
Dişli çarx			1:36
Maksimum fırlanma sürəti (3000 rpm)		rpm	80
Çıxış dərəcəsi fırlanma anı		kq/m	35
Hidravlik resurs pnevmatik/hidravlik		kq/m²	20
Əyləcdə çıxış anı		kq/m	35
İndeksləmə dəqiqliyi		san	20
Təkrarlanma qabiliyyəti		san	4
Məhsul keyfiyyəti		Kiloqram	67
İcazə verilir ağır çəkili	şaquli	Kiloqram	70
	üfüqi	Kiloqram	140
	şaquli punta	Kiloqram	140
İcazə verilən yük	↓F	kqf-m	800
		F*L kqf-m	42
		F*L kqf-m	40
