Maili Yataqlı CNC Torna dəzgahı Servo Turret və Tailstock ilə

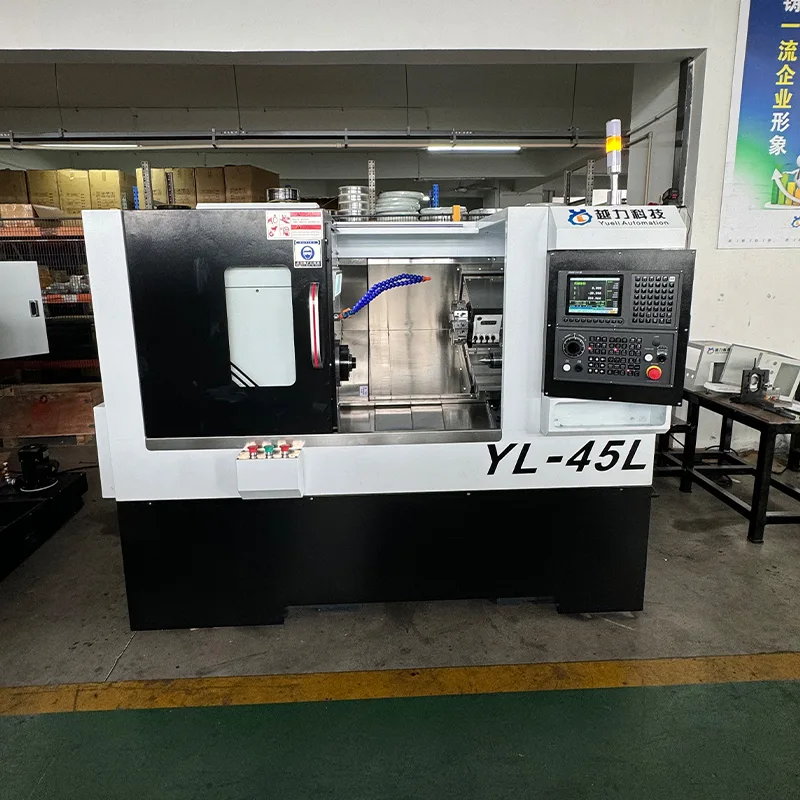

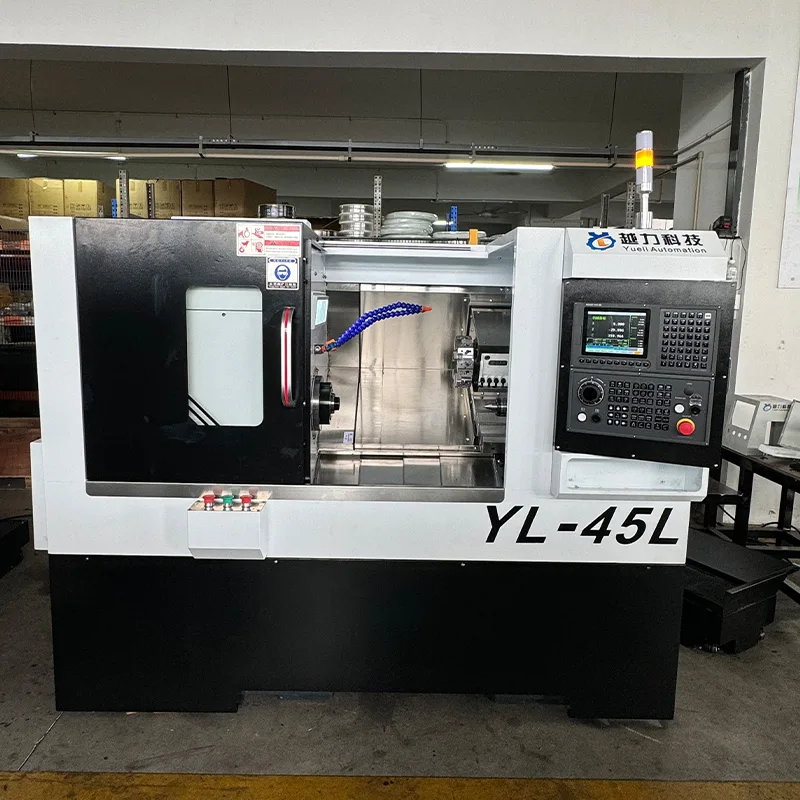

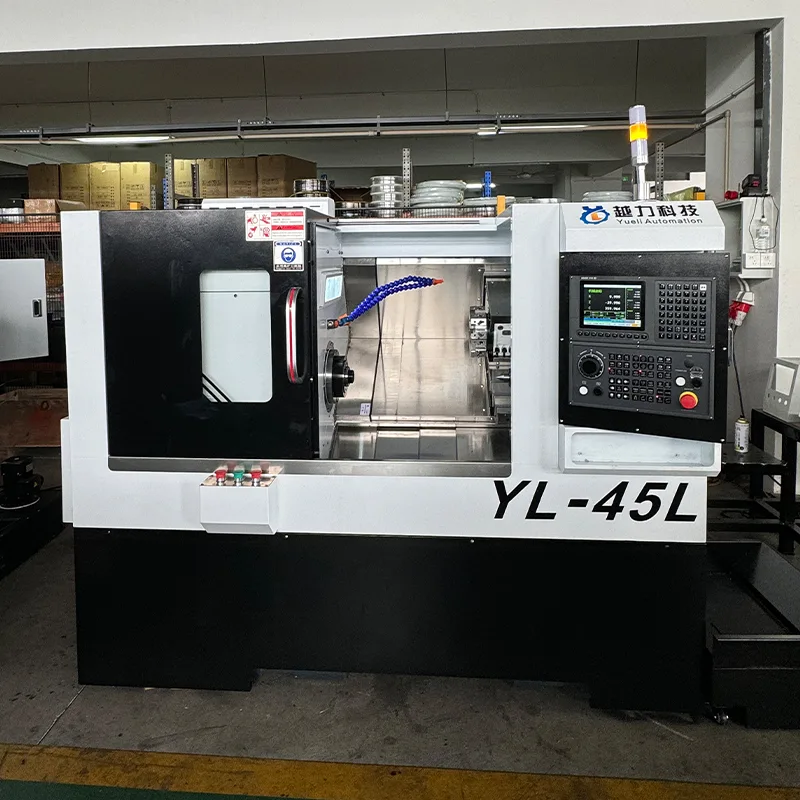

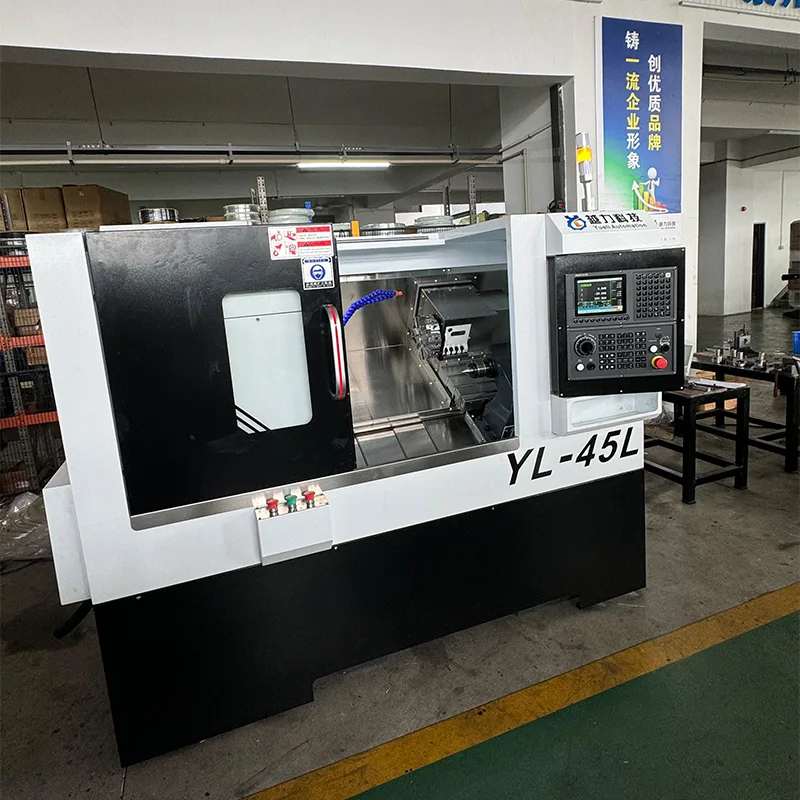

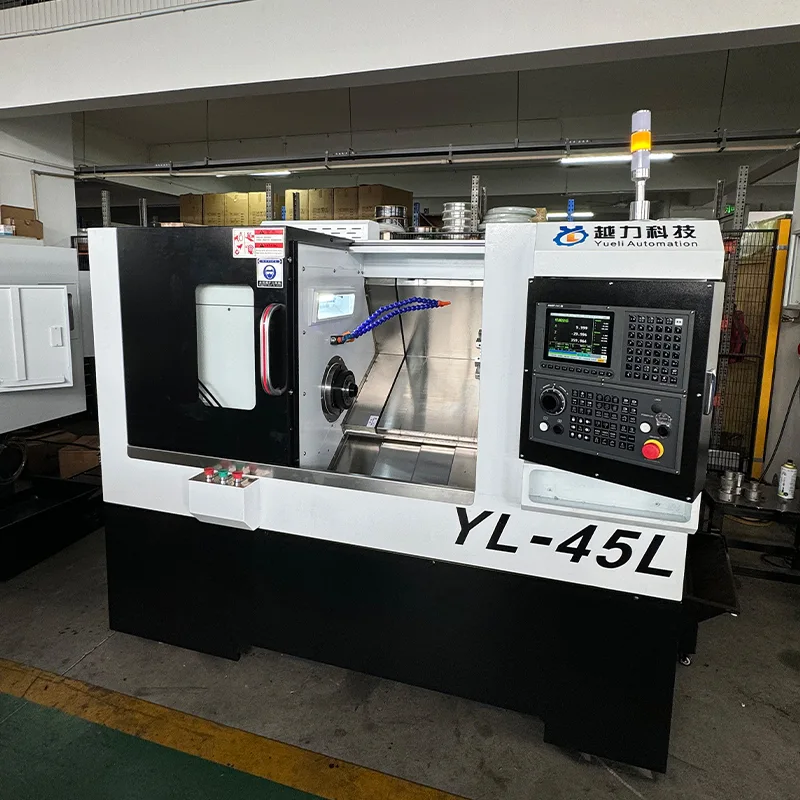

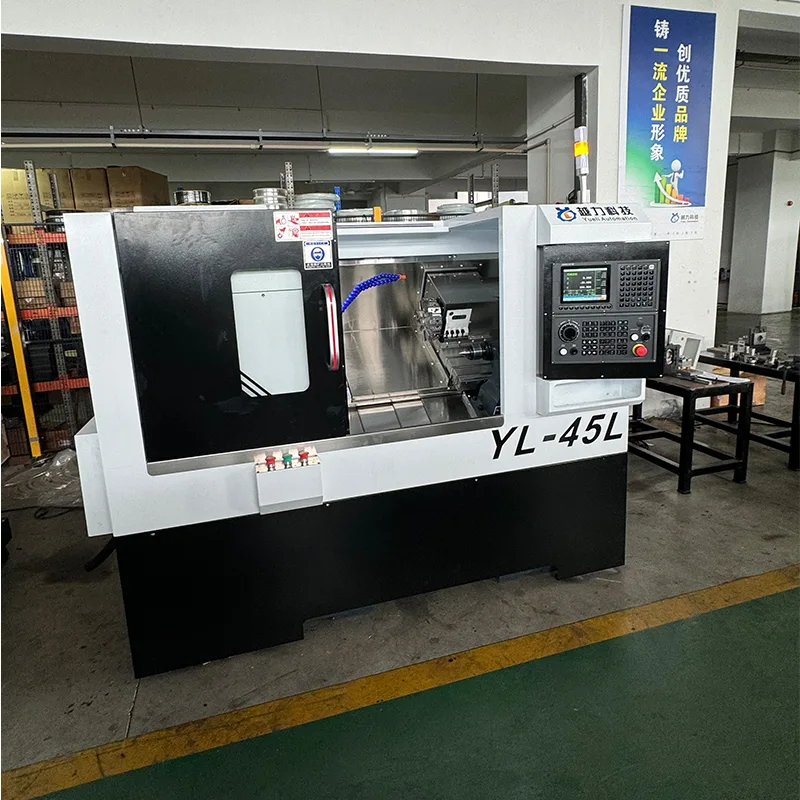

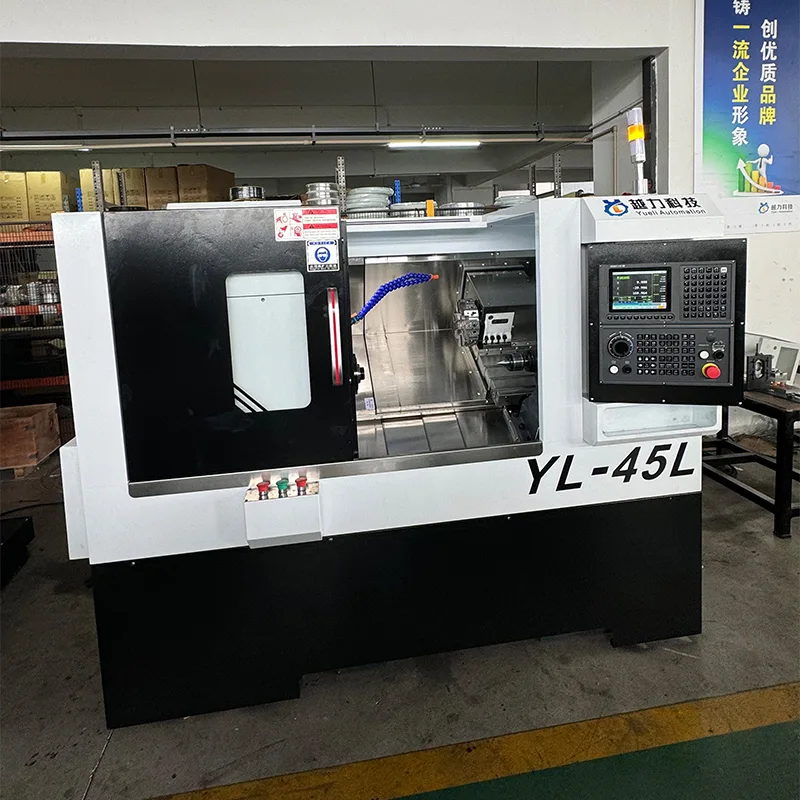

Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna (model YL-45L) Quanzhou Yueli Automation Equipment Co., Ltd tərəfindən istehsal olunur. Maşın alətlər üçün 63 servo qüllə ilə 30 dərəcə maili yataq dizaynına malikdir. O, sabit və dəqiq emal performansını təmin edən FANUC Oi-TF PLUS (5) CNC sistemi, Yaponiya THK 32 mm dəqiqlikli top vintləri və 30 mm dəqiqlikli xətti diyircəkli bələdçilərlə təchiz edilmişdir. İş mili sürəti 7.5KW Huahong mili mühərriki ilə 0-dan 5000 RPM-ə qədər dəyişir. Maşının hidravlik hərəkəti olan xətti bələdçi quyruq dayağı var, puntanın hərəkəti 500 mm-dir və dayaq dayağı MT4-dir. Maksimum dönmə diametri 375 mm, maksimum emal uzunluğu isə çubuqla 380 mm-dir.

Texniki Spesifikasiyalar

Aşağıdakı texniki parametrlər Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna dəzgahına aiddir.

Əsas Konfiqurasiya

Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna aşağıdakı əsas komponentlərlə təchiz edilmişdir.

Standart Aksesuarlar

Aşağıdakı aksesuarlar Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna dəzgahına daxildir.

Maşının strukturu və əsas xüsusiyyətləri

Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna aşağıdakı struktur və performans xüsusiyyətlərini özündə birləşdirir.

· Yataq: Sərtlik və səmərəli çip axını üçün 30 dərəcə maili yataq dizaynı.

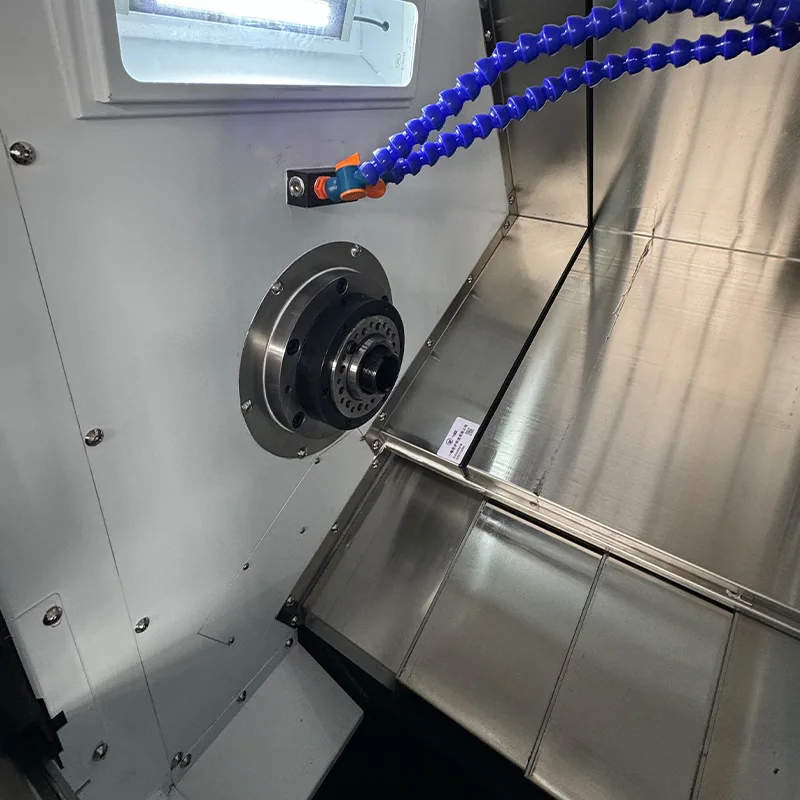

· Mil: Yapon NSK podşipnikləri ilə kartric dəqiq mili montajı. 170 mm diametrli mil modeli A2-5. Sürət diapazonu 0-5000 RPM.

· Bələdçi yollar: Yaponiya THK 30 mm dəqiqlikli xətti rulon bələdçiləri. 4 standart bloklu X oxu, 4 uzadılmış bloklu Z oxu.

· Bilyalı vintlər: Yaponiya THK 32 mm dəqiqlikli vintlər X və Z oxları üçün 10 mm addım ilə.

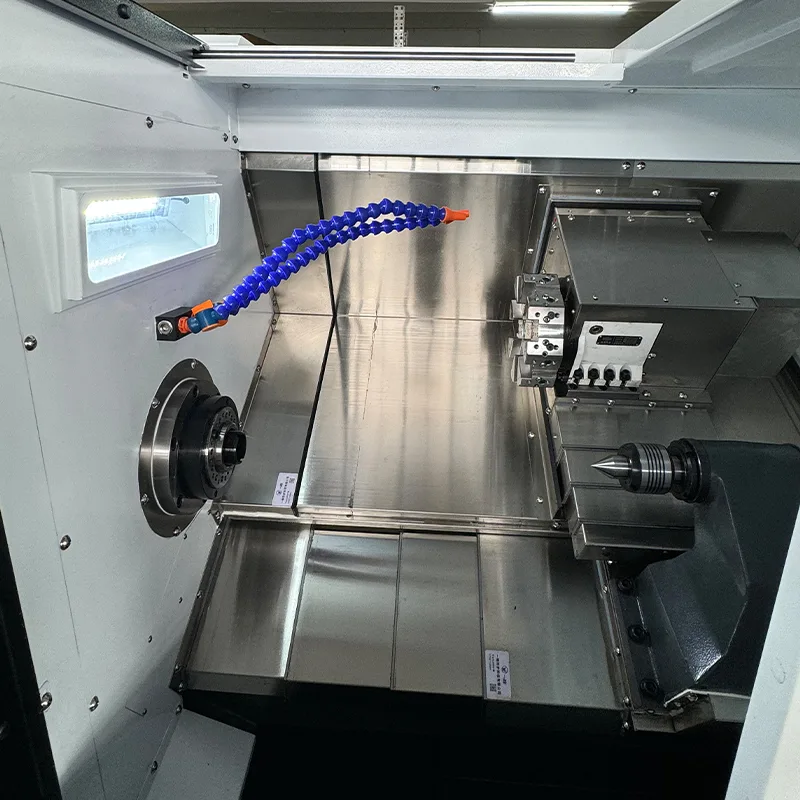

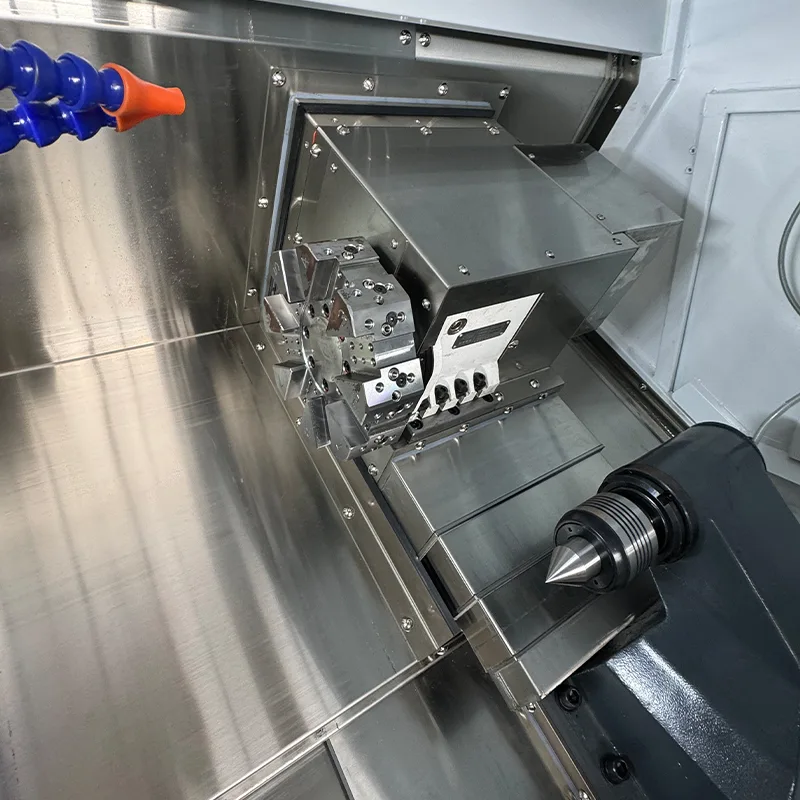

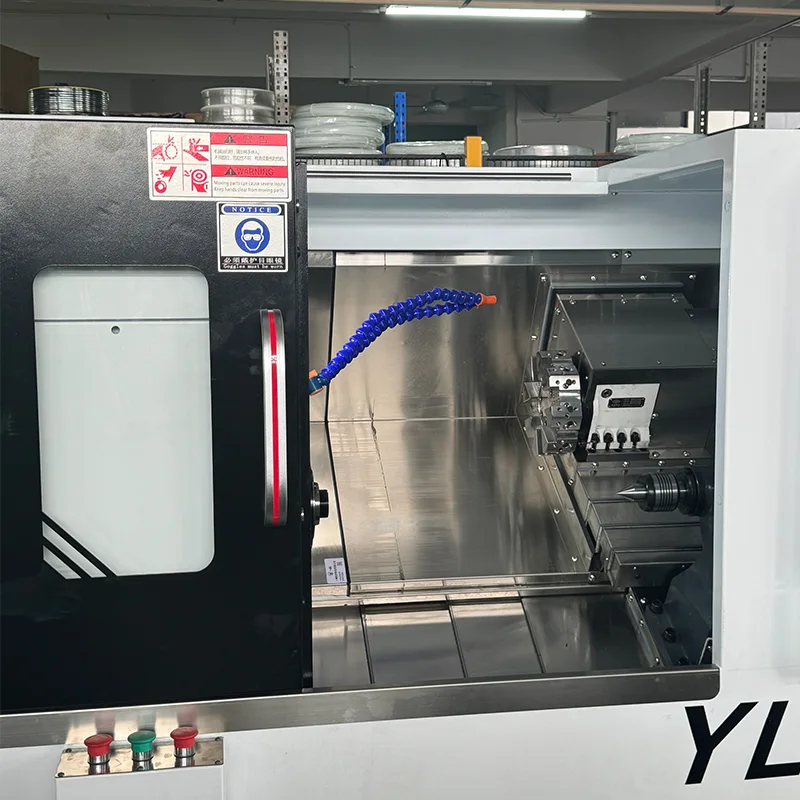

· Alətlər: alətin avtomatik dəyişdirilməsi üçün 63 servo qüllə.

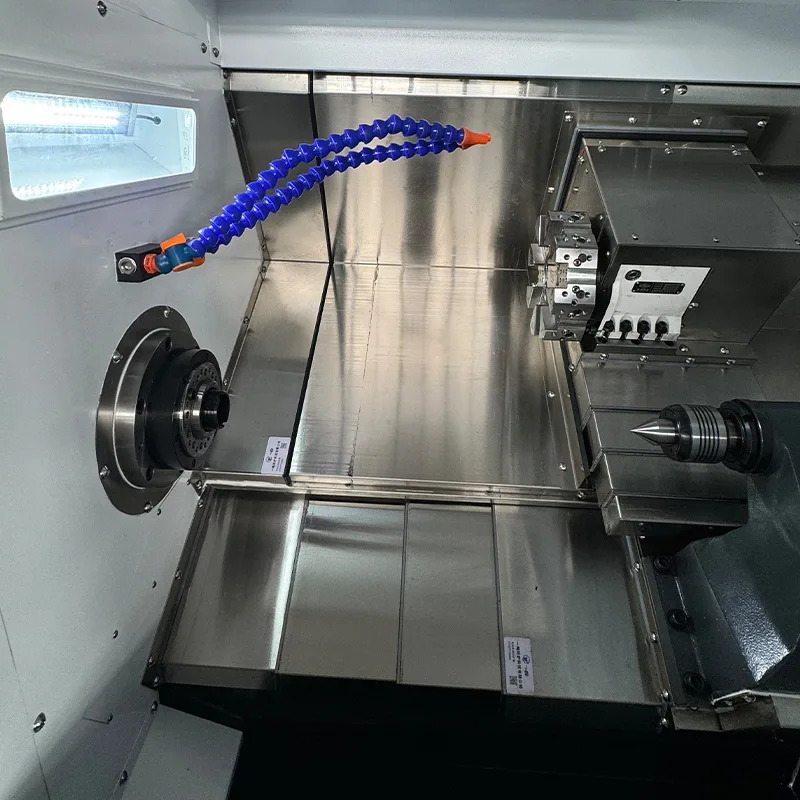

· Tailstock: Hidravlik hərəkətə malik xətti bələdçi dayaq. Punta 500 mm hərəkət edir. MT4 dayaq dayağı.

· Motor Əlaqələri: Kəmər ötürücülü əsas motor, birbaşa ötürücülü X və Z mühərrikləri.

Sifariş Məlumatı

Aşağıdakı qiymət və sifariş təfərrüatları Servo Turret və Tailstock ilə Maili Yataqlı CNC Torna dəzgahına aiddir.

· Məhsulun adı: Maili Yataqlı CNC Torna (Alət Qülləsi Tipi)

· Model: YL-45L

· Ödəniş şərtləri: 30% depozit, göndərilmədən əvvəl balans

· Zəmanət: hissələri üçün 1 il (texnogen zədələr istisna olmaqla)

· Vergi: 13% ƏDV daxildir

· Yük: Daxildir

Tez-tez verilən suallar

Bu maili yataqlı CNC torna dəzgahının idarəetmə sistemi nədir?

Maili yataqlı CNC torna dəzgahı FANUC servo mühərrikləri və X və Z oxları üçün ötürücüləri olan FANUC Oi-TF PLUS (5) CNC sistemindən istifadə edir.

Bu maşının X və Z oxundakı hərəkəti nə qədərdir?

X oxunun hərəkəti 200 mm, Z oxunun hərəkəti isə 460 mm-dir. İş mili sürəti və mili mühərrikinin gücü nədir?

İş mili sürət diapazonu 0-dan 5000 RPM-ə qədərdir və iş mili mühərrikinin gücü Huahong-dan 7.5KW-dir.

Bu maşın hansı növ yataq və alətlərə malikdir?

Maşın avtomatik alət dəyişdirilməsi üçün 63 servo qülləsi olan 30 dərəcə meylli yatağa malikdir.

Bələdçi yollar və top vintlərinin xüsusiyyətləri hansılardır?

X və Z baltaları Yaponiya THK-dan 32 mm dəqiqlikli top vintləri və 30 mm dəqiqlikli xətti diyircəkli bələdçilərdən istifadə edir.

Bu CNC torna tezgahının çəkisi və ölçüləri nədir?

Maşının ölçüləri 1875×1021×1263 mm, çəkisi isə təxminən 1,8 tondur.

Maşında hansı növ punta var?

Maşının hidravlik hərəkəti olan xətti bələdçi quyruq dayağı var, puntanın hərəkəti 500 mm-dir və dayaq dayağı MT4-dir.
