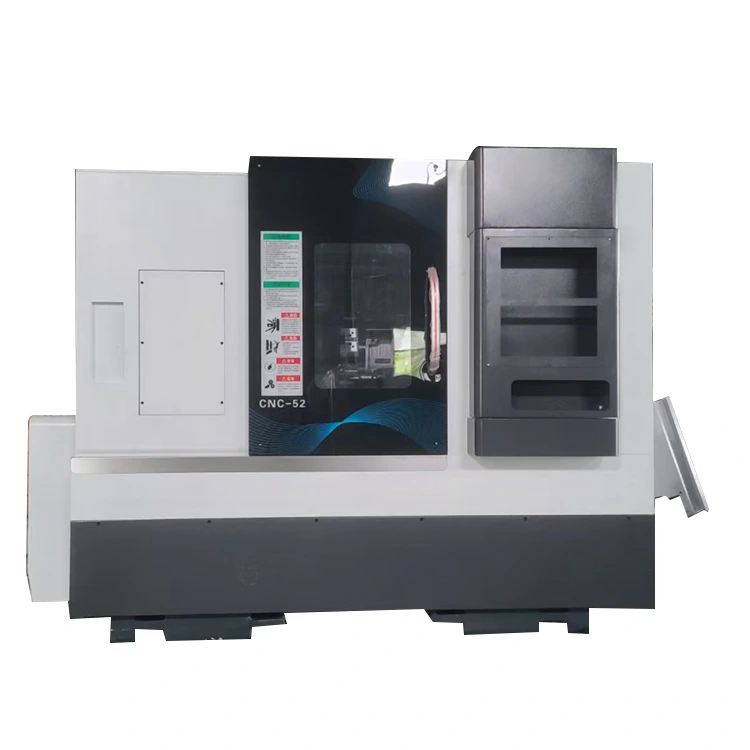

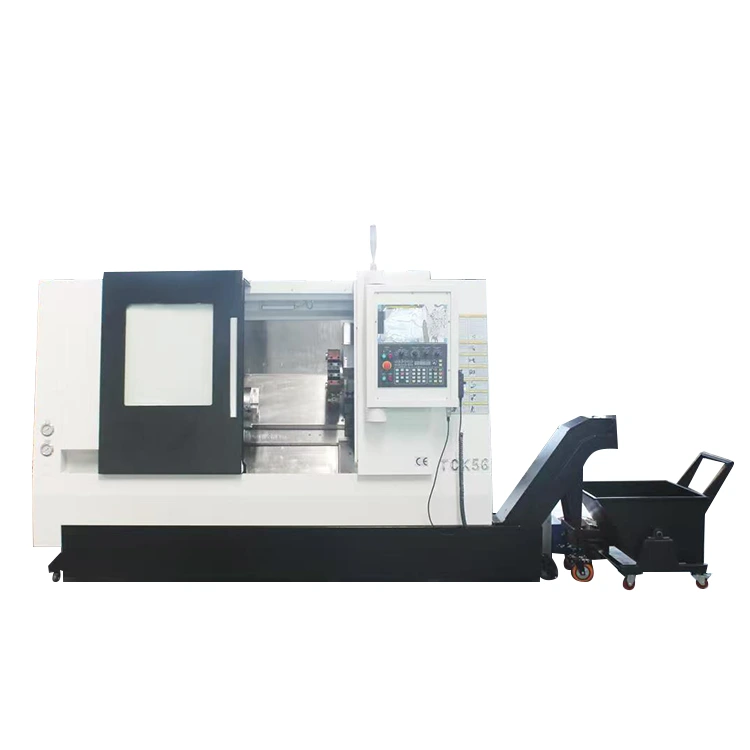

Quyruq ilə CNC Turn-Mill Mərkəzi

Xeyr.AdVahidiLapRəy1Slayd masası üst ölçüsümm450 * 340 2Z Axisin maks səyahətlərimm600 3X oxunun maks səyahətlərimm300 4Max swing diametrimm650 5Milidən slayd masasına qədər diatiyamm170 6Spindle mərkəzindən yerə qədər məsafəmm1100 7Max maching uzunluğumm475NF80-170-BMT55-12......

Model:YL-52Y

Sorğu göndərin

Məhsul təsviri

Xeyr.	Ad	Vahidi	Lap	Rəy
1	Slayd masası üst ölçüsü	mm	450 * 340
2	Z Axisin maks səyahətləri	mm	600
3	X oxunun maks səyahətləri	mm	300
4	Max swing diametri	mm	650
5	Milidən slayd masasına qədər diatiya	mm	170
6	Spindle mərkəzindən yerə qədər məsafə	mm	1100
7	Max maching uzunluğu	mm	475	NF80-170-BMT55-12T güc turretini nümunə olaraq qəbul etmək
8	Max dönmə diametri	mm	500	NF80-170-BMT55-12T güc turretini nümunə olaraq qəbul etmək
9	Mili modle (mili diametrli)	mm	A2-6 (200)
10	Mili sürəti	Rpm	0-4000
11	X, Z Ball vida skozu		32 * 10/40 * 10	Yapon thk top vida, C3 sinif
12	X-Axis xətti bələdçi dəmir yolu		Taiwan hiwin roller clss p, ölçüsü 35	4 sürgü-standart tip
13	Z-Axis xətti bələdçi dəmir yolu		Taiwan hiwin roller clss p ölçüsü 35	4 Sliders -Extendy-inməmiş sürgülər
14	Main X.Z Motorunun bağlantısı metodu		Zamanlama kəməri / birbaşa sürücü / birbaşa sürücü
15	X.Z. Quyruq motoru flanşları / Spigot	mm	130/110
16	Dəzgahı	mm	2415 * 1257 * 1270
17	Maşın xalis çəkisi	Kq	3800 kq	Foreral və xarici qoruma ilə

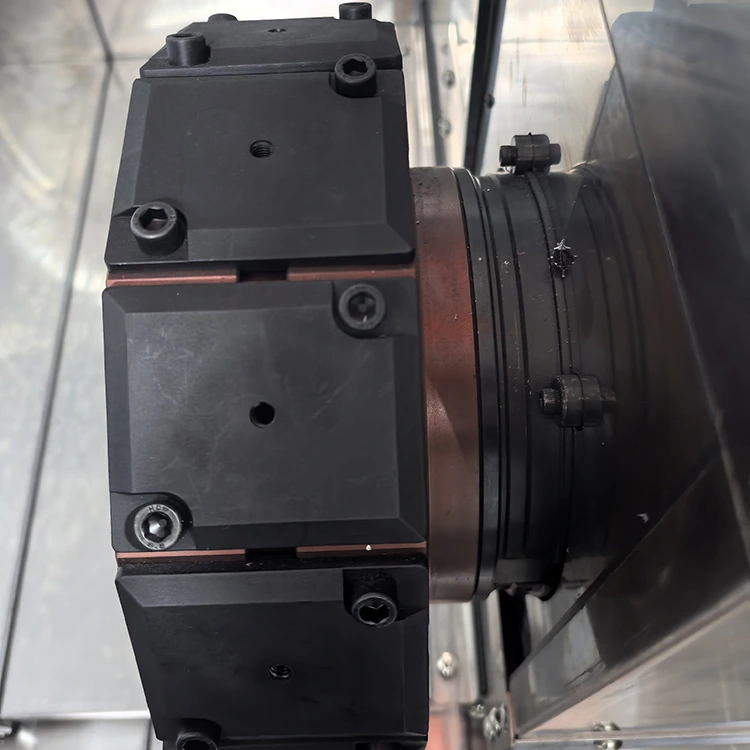

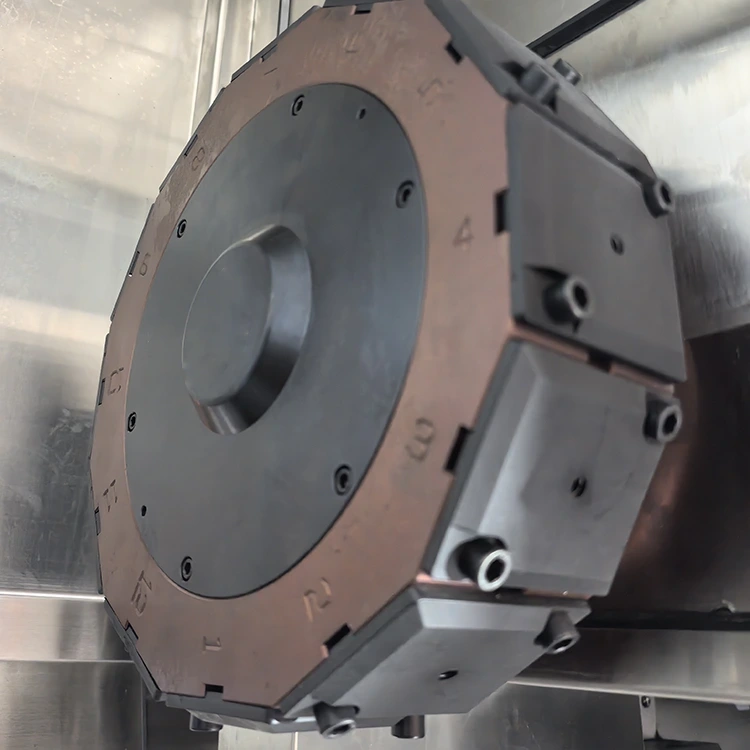

18	Alət quraşdırma üsulu		170-BMT55 Güc Turreti

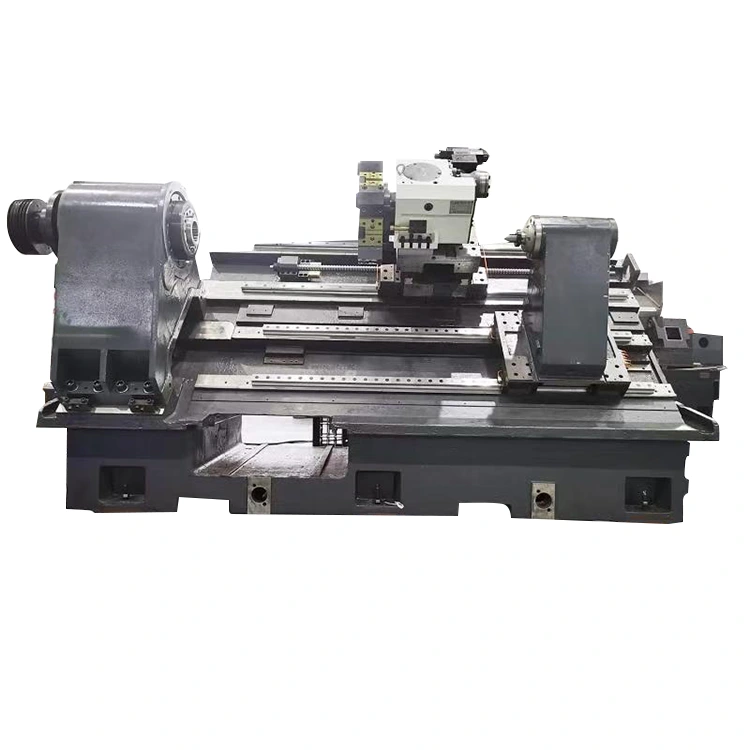

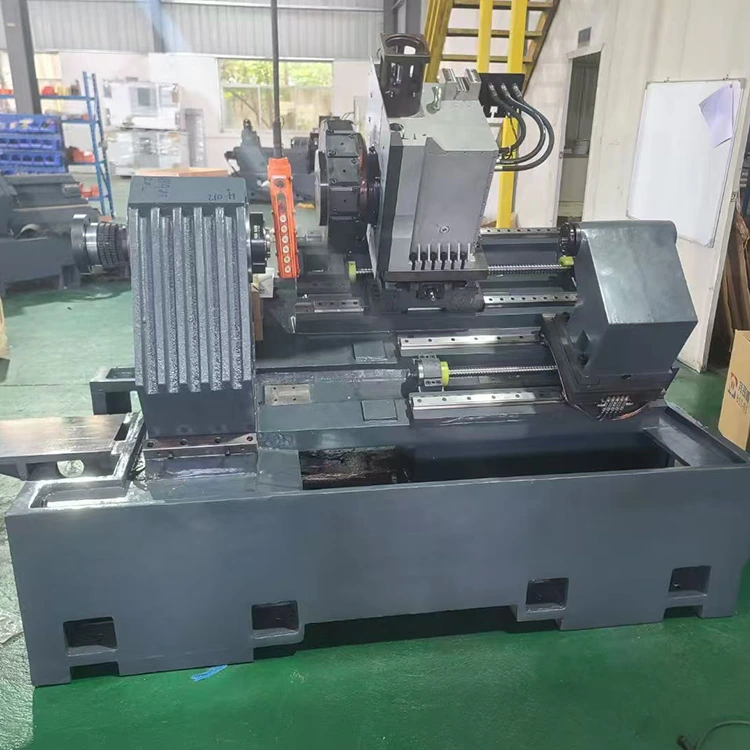

19	Maşın bazası növü və meyl		30 dərəcə əyri yataq
20	Quyruqlu		Xətti bələdçi quyruğu
21	Quyruğu irəliləyən metod		Hidravlik sürət və servo sürüşmə	Standart təchiz olunmuş hidrolik quyruq mərkəzi
22	Maksimum quyruqlu səyahət		600
23	Quyruq sahəsinin min proyeksiya uzunluğu		30 mm
24	Tailstock Center Model		Mt5

Model konfiqurasiyası
Ad	Rigin / spesifikanın yeri	Ad	Mənşə yeri / spesifikasiyası
CNC sistemi	Öskürək	X / Z-Axis Servo Motors + sürücülük edir	Delta
32 dəqiqlikli top vida	Thk (Yaponiya)	Miras	Huahong 7.5 kVt
30 dəqiqlikli xətti roller bələdçisi	HIWIN (Tayvan, Çin)	Hidravlik fırlanan silindr	Tayvan
Silindrik dəqiqlik mili vahidi	NSK rulmanları (Yaponiya)	sərinləşdirmək	750w
Hidravlik stansiyası	Tayvan	Şöbə	3 stansiya 11.4n
Təsadüfi aksesuarlar
Ad	Model / spec	Ad	Model / spec
Kollet (material sıxışması üçün)	1 ədəd (maşınla təchiz olunmuşdur)	Dönüş Alət Post Qazma Alətləri Post	3pcs / 2pcs
Qazma alətləri sarsılır	2 ədəd ER20A genişləndirmə çubuqları	Hex açar	1-ci şəkil
