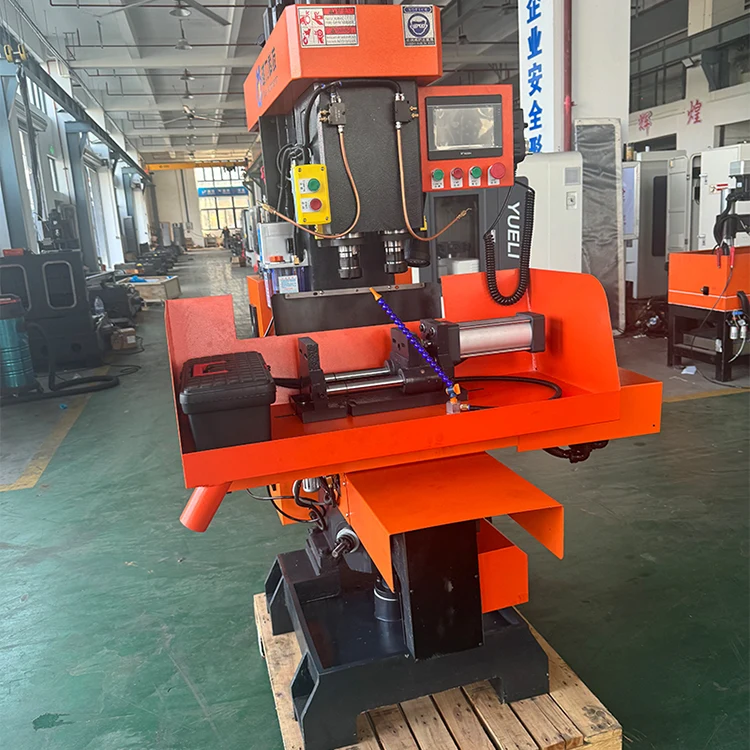

1. Dual-Spindle Arxitektura
QəlbindəŞaquli İki Oxlu Mürəkkəb Maşıntoplu emal yanaşmasını əsaslı şəkildə dəyişdirən ikili milli konfiqurasiyaya malikdir. Çox keçid və tez-tez alət dəyişikliyi tələb edən tək milli maşınlardan fərqli olaraq, bu dizayn koordinasiya edilmiş şaquli ox düzülüşündə işləyən iki müstəqil mili özündə birləşdirir. Z1 və Z2 oxları 120 mm məsafədə yerləşdirilib, eyni iş parçasında iki elementin eyni vaxtda emal edilməsinə və ya iki ayrı hissənin paralel işlənməsinə imkan verir.
Hər bir mil NT30 konik alətləri qəbul edir və 10-dan 3000 rp/dəq-ə qədər tənzimlənən sürətlər təqdim edərək, qazma, raybalama və vurma əməliyyatları üçün çeviklik təmin edir. İki oxlu yanaşma, uyğun tətbiqlər üçün məhsuldarlığı effektiv şəkildə ikiqat artırır, eyni zamanda, qapının quraşdırılması komponentləri və oxşar orta seriyalı istehsal elementləri üçün tələb olunan dəqiqliyi qoruyur.
2. Əsas Texniki Spesifikasiyalar
Maşının imkanlarını başa düşmək onun əsas parametrlərindən başlayır. Aşağıdakı cədvəl onun əməliyyat zərfini müəyyən edən əsas spesifikasiyaları ümumiləşdirir:
| Parametr | Spesifikasiya | Qeyd |
|---|---|---|
| X Axis Səyahəti | 320 mm | — |
| Y Axis Səyahəti | 120 mm | — |
| Z1/Z2 Oxa Səyahət | 110 mm | Hər bir mil |
| Mil Aralığı | 120 mm | Z1 - Z2 |
| Maksimum qazma diametri | 32 mm | Mis hissələri |
| Maksimum Vurma Çapı | M32 | — |
| İş mili sürət diapazonu | 10-3000 rpm/dəq | Tənzimlənən |
| Maşının çəkisi | 900 kq | Qapaq daxil olmaqla |
| Ümumi güc | 7KVt | — |
| CNC Sistemi | Sunicon | — |
320 mm X oxu hərəkəti və 120 mm Y oxu hərəkəti qapıların quraşdırılması məhsulları və oxşar komponentlər üçün adekvat iş zərfini təmin edir. Qaldırma platforması iş parçasının müxtəlif hündürlüklərinə uyğun olaraq 160 mm tənzimlənən məsafə təklif edir. X oxunda 30 m/dəq maksimum hərəkət sürəti ilə maşın sürətli yerləşdirmə təmin edir ki, bu da ümumi dövrə vaxtının azalmasına kömək edir.
3. Struktur bütövlüyü
TheŞaquli İki Oxlu Mürəkkəb Maşınsərtlik və davamlılığa diqqət yetirməklə dizayn edilmişdir. Bədən quruluşu əla sərtliyi qoruyarkən xüsusilə yığcamdır - eyni vaxtda ikili milli əməliyyatlar zamanı dəqiqliyi qorumaq üçün vacib amildir. Bir neçə dizayn seçimi bu struktur möhkəmliyinə kömək edir:
- Yüksək Keyfiyyətli Alaşımlı Polad Millər:Hər bir mil, yüksək aşınma müqaviməti üçün sərtləşdirmə və istilik müalicəsi proseslərinə məruz qalan, daha sonra dəqiq daşlama ilə yüksək keyfiyyətli ərinti poladdan hazırlanır.
- Ultrasonik Söndürülmüş Slayd Səthləri:Sürüşən səthlər, səthin sərtliyini və aşınma müqavimətini əhəmiyyətli dərəcədə artıraraq, ultrasəs söndürmə müalicəsinə məruz qalır. İnteqrasiya edilmiş yağlama cihazı uzun xidmət müddətində davamlı performans təmin edir.
- Bufer Yerləşdirmə Sistemi:İş masası sürətli yanal hərəkətlər zamanı vibrasiyanı minimuma endirən bufer yerləşdirmə ilə başlanğıc qurğusunu özündə birləşdirir.
- Çubuq Tipi Tutacaq:Təhlükəsizliyə, təsadüfən sökülməyə müqavimət göstərən çubuq tutacaq dizaynı ilə təmin edilir.
Bu konstruktiv elementlər, hətta davamlı partiya istehsalı tələbləri altında maşının mövqe dəqiqliyini qoruyub saxlamasını birlikdə təmin edir.
4. Operativ iş axını
Əməliyyat fəlsəfəsiŞaquli İki Oxlu Mürəkkəb Maşınötürmə qabiliyyətini maksimuma çatdırarkən əl ilə müdaxilənin azaldılmasına diqqət yetirir. PLC idarəetməsi adi rele əsaslı sistemlərlə müqayisədə daha yüksək səviyyədə avtomatlaşdırma təmin edir və operatorun yorğunluğunu birbaşa azaldan əla etibarlılıq təmin edir.
Əsas iş axını xüsusiyyətlərinə aşağıdakılar daxildir:
- Tək Quraşdırma Emalı:Çox sayda hissə üçün qazma, raybalama və tıqqıltı əməliyyatları bir anda tamamlana bilər.
- Çox Maşın İdarəetmə:İntuitiv əməliyyat və avtomatlaşdırılmış idarəetmə bir operatora eyni vaxtda birdən çox maşını idarə etməyə imkan verir.
- Rahat Tənzimləmə:Maşın sadə və intuitiv tənzimləmə mexanizmlərinə malikdir, partiyalar arasında quraşdırma vaxtını azaldır.
- Çirklənməyə Qarşı Dizayn:Avadanlıq çirklənmə risklərini minimuma endirən xüsusiyyətləri özündə birləşdirir və onu təmizliyin narahatlıq doğurduğu mühitlər üçün uyğun edir.
Bu iş axını dizaynı quraşdırma vaxtının və operatorun mövcudluğunun çox vaxt ümumi məhsuldarlığı diktə etdiyi kiçik və orta seriyalı istehsal mühitləri üçün birbaşa yüksək səmərəliliyə çevrilir.
5. Tətbiq sahəsi
Şaquli İki Oxlu Mürəkkəb Maşın xüsusi olaraq kiçik və orta partiyalı qapı uyğun məhsullarının istehsalı və emalı üçün hazırlanmışdır. Bu proqram diqqəti maşının bir sıxma əməliyyatında qapı aparat komponentlərində çoxlu funksiyaları qazmaq, çapalamaq və vurmaq üçün ikili milli qabiliyyətindən istifadə edir.
Qapı fitinqlərindən başqa, maşının spesifikasiyası, xüsusən də onun 32 mm maksimum qazma diametri və M32 vurma qabiliyyəti onu mis və əlvan metal komponentlərin daha geniş çeşidi üçün uyğun edir. 900 kq maşın çəkisi və 1100 × 1230 × 1980 mm ayaq izi (həmçinin sac örtük) istehsal mühitləri üçün kifayət qədər əhəmiyyətli, lakin məhdud mərtəbə sahəsi olan emalatxanalar üçün kifayət qədər yığcam olan bir maşını göstərir.
Komponentlərin seçimi maşının etibarlılıq profilini daha da müəyyənləşdirir: Sunicon servo mühərrikləri və CNC sistemi, Schneider AC kontaktorları, Omron releləri və yerli top vintləri və xətti sürüşmələr. Müəyyən edilmiş markaların və keyfiyyətli komponentlərin bu kombinasiyası maşının ardıcıl performans üçün reputasiyasına kömək edir.
6. Tez-tez verilən suallar
Maşın mis və əlvan metallar üçün optimallaşdırılmışdır, mis hissələri üçün maksimum qazma diametri 32 mm-dir. O, həmçinin, adətən mis, alüminium və oxşar materiallardan hazırlanmış müxtəlif qapı qurğuları üçün uyğundur. Dəmir materiallar üçün xüsusi tövsiyələr üçün istehsalçı ilə məsləhətləşin.
İki mil eyni vaxtda işləyir, qazma və vurma kimi iki əməliyyatı bir dövrədə eyni iş parçası üzərində yerinə yetirməyə imkan verir. Alternativ olaraq, iki eyni hissə paralel olaraq işlənə bilər. Bu yanaşma, tək quraşdırmanı qoruyarkən uyğun tətbiqlər üçün ötürmə qabiliyyətini effektiv şəkildə ikiqat artırır.
Maşın kiçik və orta seriyalı istehsal üçün nəzərdə tutulmuşdur. O, yüksək həcmli avtomatlaşdırılmış xətlər üçün quraşdırma vaxtının həddən artıq çox olacağı, lakin əl ilə tək hissəli emalın səmərəsiz olacağı ssenarilərdə üstündür. Tipik partiya ölçüləri mürəkkəblikdən asılı olaraq onlarla hissədən bir neçə yüz hissəyə qədər dəyişir.
Maşın rahat tənzimləmə mexanizmləri ilə sadə və intuitiv əməliyyat xüsusiyyətlərinə malikdir. PLC nəzarəti adətən CNC emal ilə əlaqəli mürəkkəbliyi azaldır. Əsas emal təcrübəsi olan operatorlar minimal təlimlə təcrübəli ola bilərlər və intuitiv interfeys sürətli işə düşməyi dəstəkləyir.
