Şaquli İki Oxlu Mürəkkəb Maşın

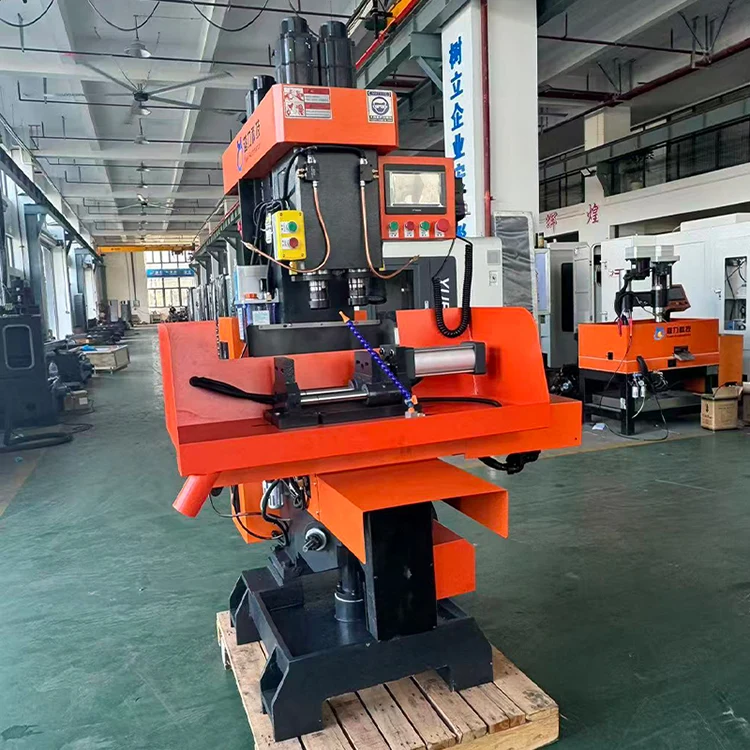

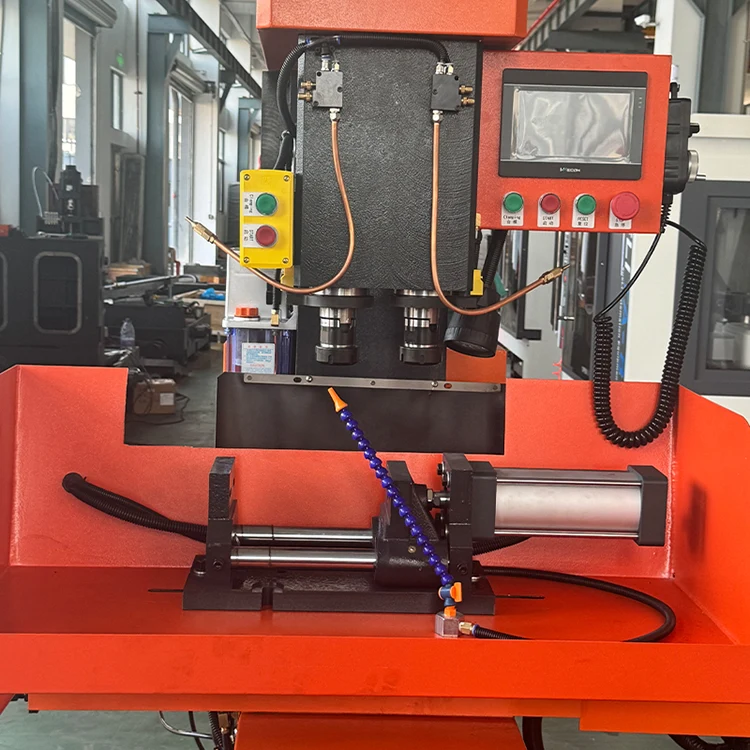

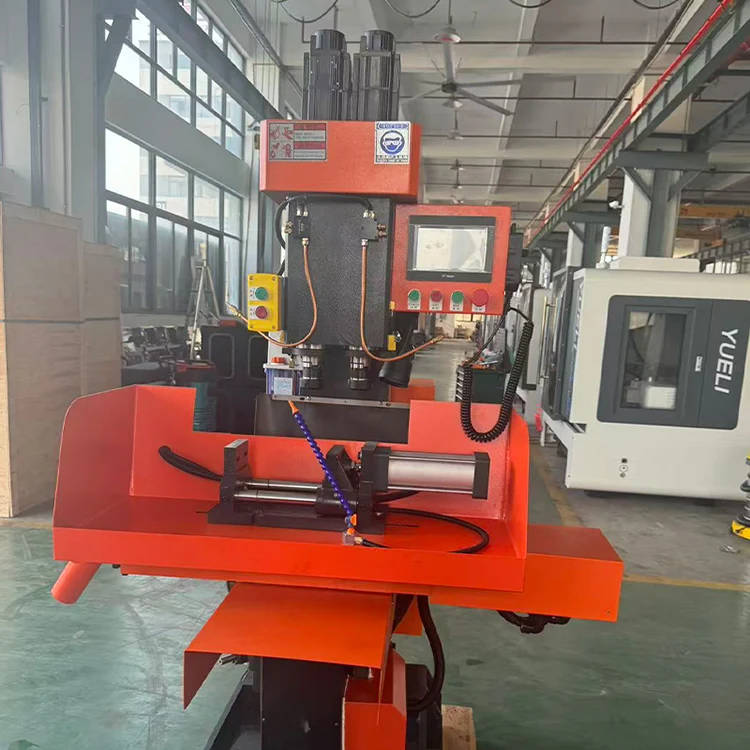

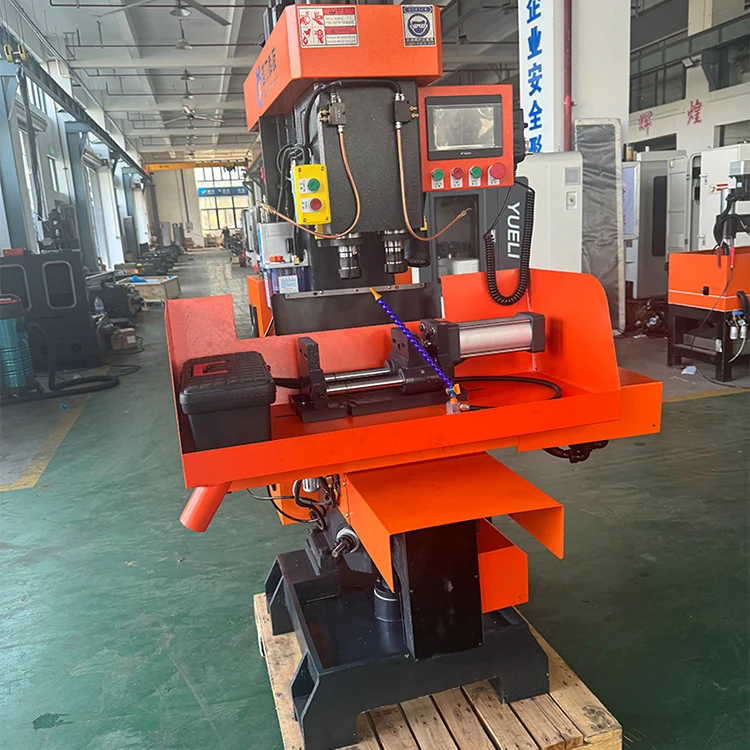

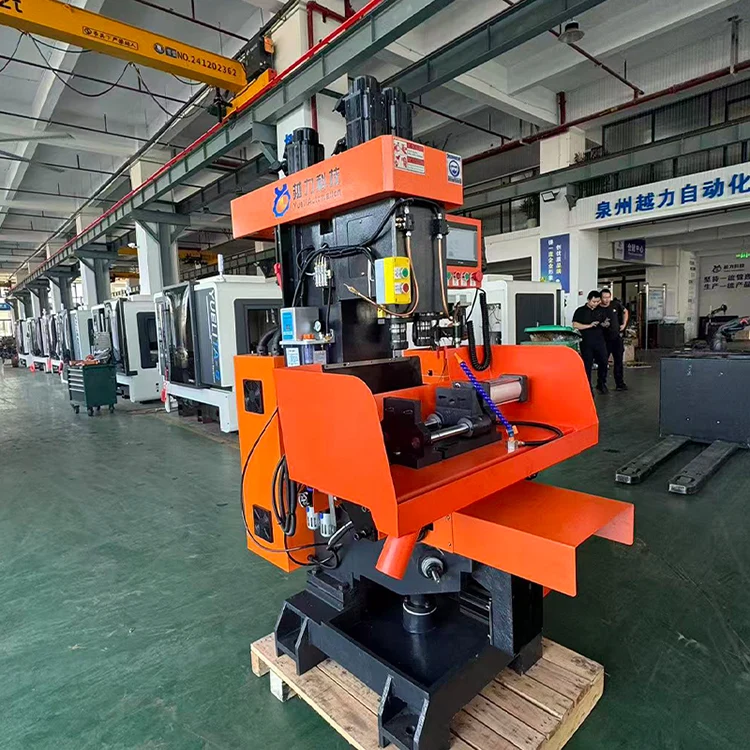

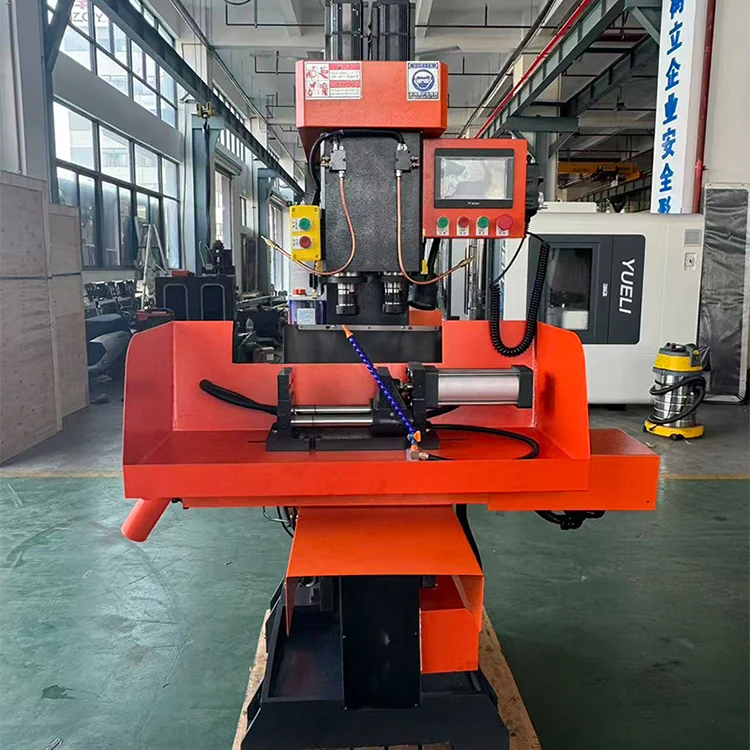

Şaquli İki Oxlu Mürəkkəb Maşın (daxili model ZSK4132X2B) Quanzhou Yueli Automation Equipment Co., Ltd tərəfindən istehsal olunur. O, kiçik və orta partiyalı qapı montaj məhsullarının istehsalı və emalı üçün uyğundur. Dəzgah sadə və intuitiv əməliyyat və rahat tənzimləmə ilə hamar və zərif görünüşə malikdir. PLC nəzarətini qəbul edərək, daha yüksək avtomatlaşdırma səviyyəsinə və əla etibarlılığa malikdir, bu da operatorların əmək intensivliyini azaldır. O, bir operatora bir neçə maşını idarə etməyə imkan verir və ideal yüksək səmərəli və çirklənməyə qarşı emal avadanlığı kimi xidmət edir.

Məhsulun təqdimatı

Şaquli İki Oxlu Mürəkkəb Maşın kiçik və orta partiyalı qapı fitinq məhsullarının istehsalı və emalı üçün uyğundur. Dəzgah sadə və intuitiv əməliyyat və rahat tənzimləmə ilə hamar və zərif görünüşə malikdir. PLC nəzarətini qəbul edərək, daha yüksək avtomatlaşdırma səviyyəsinə və əla etibarlılığa malikdir, bu da operatorların əmək intensivliyini azaldır. O, bir operatora bir neçə maşını idarə etməyə imkan verir və ideal yüksək səmərəli və çirklənməyə qarşı emal avadanlığı kimi xidmət edir.

· Sadə və intuitiv əməliyyat ilə hamar və zərif görünüş.

· PLC nəzarəti ilə rahat tənzimləmə və daha yüksək avtomatlaşdırma səviyyəsi.

· Azaldılmış əmək intensivliyi ilə əla etibarlılıq.

· Bir operator birdən çox maşını idarə edə bilər.

Əsas Texniki Parametrlər

Aşağıdakı texniki parametrlər Şaquli İki Oxlu Mürəkkəb Maşın üçün tətbiq edilir.

Maşının strukturu və xüsusiyyətləri

Şaquli İki Oxlu Mürəkkəb Maşın aşağıdakı struktur və performans xüsusiyyətlərinə malikdir.

· Çox sayda hissələrin emalı, qazılması, raybalanması və döyülməsi yüksək effektivliklə bir anda tamamlana bilər.

· Bədən quruluşu yığcamdır və yaxşı sərtliyə malikdir.

· Əsas mil yüksək keyfiyyətli lehimli poladdan, bərkidilmiş və istiliklə işlənmiş, dəqiq torpaqdan hazırlanmışdır və yüksək aşınma müqavimətinə malikdir.

· Sürüşmə səthi ultrasəslə söndürülür və sürüşmə səthinin xidmət müddətini təmin etmək üçün yağlama cihazına malikdir.

· İş dəzgahı başlanğıc cihazı və kiçik vibrasiyaya və sürətli hərəkətə malik bufer yerləşdirmə cihazı ilə sola və sağa hərəkət edir.

· Dəstək yıxılmaq asan olmayan və yüksək təhlükəsizliyə malik olan çəkmə çubuğunu qəbul edir.

Struktur və Performans

Şaquli İki Oxlu Mürəkkəb Maşının dizaynı yüksək emal səmərəliliyi, sabit dəqiqlik və sadə əməliyyat proseduru üstünlükləri ilə freze maşınının və dəstəkləyici başlanğıc qurğunun struktur xüsusiyyətlərini qəbul edir.

· Kəmərin dəyişdirilməsi və gərginlik quruluşu, sürəti dəyişdirmək və kəməri dartmaq asandır.

· Əsas mil 4KW/4P mühərriki ilə sinxron kəmər vasitəsilə idarə olunur, yüksək ötürmə səmərəliliyi və aşağı səs-küylə.

· Sol və sağ mili avtomatik bərpa mexanizmi hər zaman iş milini emal üçün hazır vəziyyətdə saxlaya bilər, vaxta qənaət edir və iş səmərəliliyini artırır.

· Qaldırma dəstəyi qaldırıcı platformanın qaldırılmasını həyata keçirmək üçün asanlıqla çevrilə bilər.

· İş dəzgahı etibarlı yerləşdirmə və sabit dəqiqliyi təmin etmək üçün bufer yerləşdirmə ilə təchiz edilmişdir.

· Orta vaqon və qaldırıcı platforma iş parçasının sabit yerləşdirilməsini təmin etmək üçün kilidləmə mexanizmləri ilə dizayn edilmişdir ki, bu da emal dəqiqliyini təmin etmək üçün əlverişlidir.

· Pnevmatik cihaz avtomatik idarəetməni, yaxşı etibarlılığı həyata keçirmək və emalın yüksək səmərəliliyini və yüksək dəqiqliyini təmin etmək üçün istifadə olunur.

Yağlama sistemi

Şaquli İki Oxlu Mürəkkəb Maşın müsbət yerdəyişməli avtomatik yağlama sistemindən istifadə edir. Aşağıdakı yağlama cədvəli tətbiq olunur.

Elektrik sistemi

Şaquli İki Oxlu Mürəkkəb Maşın aşağıdakı elektrik sistemi konfiqurasiyasından istifadə edir.

· CNC Sistemi: Sunicon.

· Servo motor: Sunicon.

· Spindle servo: Zhima Technology.

· AC kontaktoru: Schneider.

· Rele: Omron.

· Pnevmatik vida: YUELI.

Təhlükəsizlik Mühafizəsi

Şaquli İki Oxlu Mürəkkəb Maşın metal kəsən dəzgahların təhlükəsizlik mühafizəsi üçün GB 15760-2004 ümumi texniki tələblərinə uyğundur və lazımi təhlükəsizlik cihazları və xəbərdarlıq nişanları ilə təchiz edilmişdir.

· X oxu kəsici mayeləri və çipləri effektiv şəkildə bloklamaq üçün tam qapalı paslanmayan polad təbəqə metal qoruyucudan istifadə edir.

· Z oxu xidmət müddətini səmərəli şəkildə uzatmaq üçün təbəqə metal qoruma və teleskopik örtükdən istifadə edir.

· X və Z oxları əməliyyat xətaları, proqramlaşdırma xətaları, sürücü xətaları və s. səbəb olduğu nasazlıqların qarşısını almaq üçün sərt və yumşaq limitlərlə təchiz edilmişdir.

· Elektrik dizaynı həddindən artıq cərəyan və qısaqapanmadan qorunma ilə GB5226.1 elektrik standartına uyğundur.

· Elektrik şkafı istilik yayılması üçün eksenel axın fanatları ilə tam qapalı dizaynı qəbul edir.

· NC sistemində daxili batareya var; sistem gücünü itirərsə, saxlanılan emal proqramları itirilməyəcək.

· Müxtəlif qəfil nasazlıqlar nəticəsində yaranan zərərin qarşısını almaq üçün siqnalizasiya funksiyası və təcili dayandırma düyməsi.

Standart Aksesuarlar və Sənədlər

Şaquli İki Oxlu Mürəkkəb Maşın aşağıdakı aksesuarlar və sənədlərlə birlikdə verilir.

Alətlər daxildir:

· İkitərəfli açar 17-19, 12-14, 8-10, 22-24 (hər biri 1 ədəd)

· Yaxınlıq açarı (2 ədəd)

· Colet Φ20 (2 ədəd)

· Altıbucaqlı açar 1,5-10 (1 dəst)

Tez-tez verilən suallar

Bu şaquli iki oxlu mürəkkəb maşında istifadə olunan CNC sistemi nədir?

Maşın Sunicon CNC sistemindən istifadə edir.

Milin konikliyi və maksimum qazma qabiliyyəti nədir?

İş mili NT30-dur. Maksimum qazma diametri mis hissələr üçün 32 mm, maksimum tıqqıltı diametri isə M32-dir.

X, Y və Z1/Z2 oxun hərəkətləri hansılardır?

X oxunun hərəkəti 320mm, Y oxunun hərəkəti 120mm və Z1/Z2 oxunun hərəkəti 110mm-dir.

Mil sürəti və maşının çəkisi nədir?

İş mili sürəti tənzimlənən sürət ilə 10 ilə 3000 r/dəq arasında dəyişir. Maşının çəkisi 900 kq.

Ümumi güc tələbi nədir?

Ümumi enerji təchizatı gücü 7 kVt-dır.
