Şaquli CNC Üç Oxlu

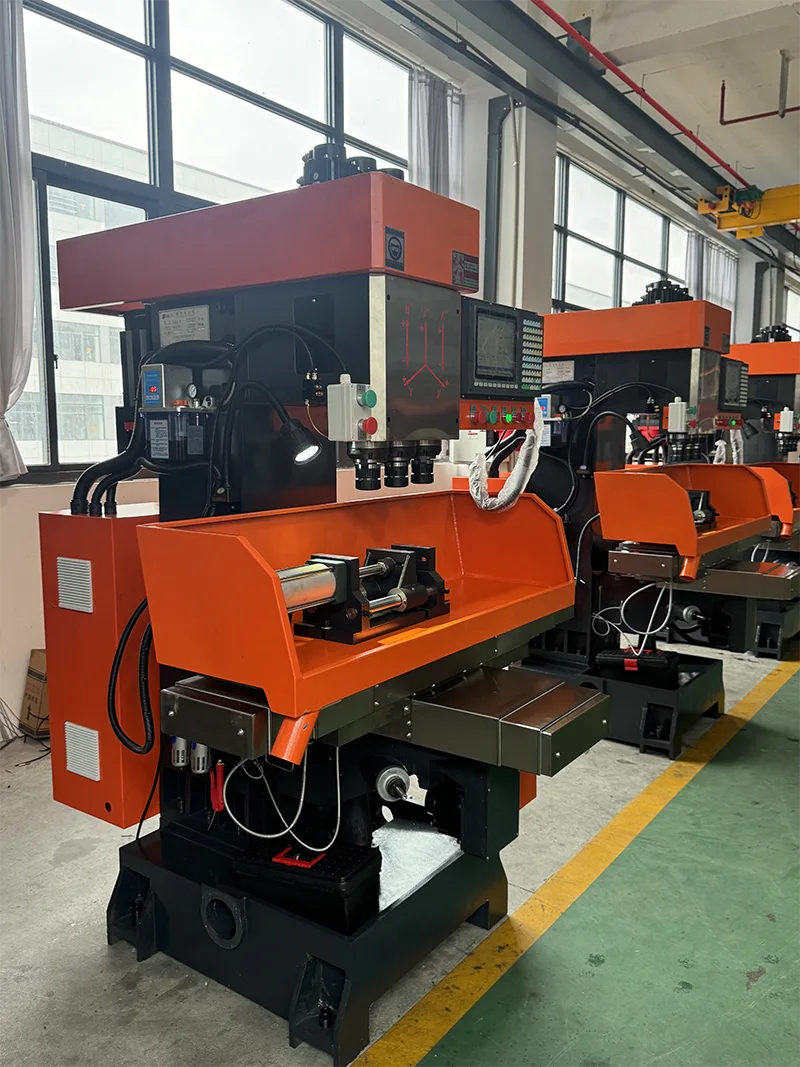

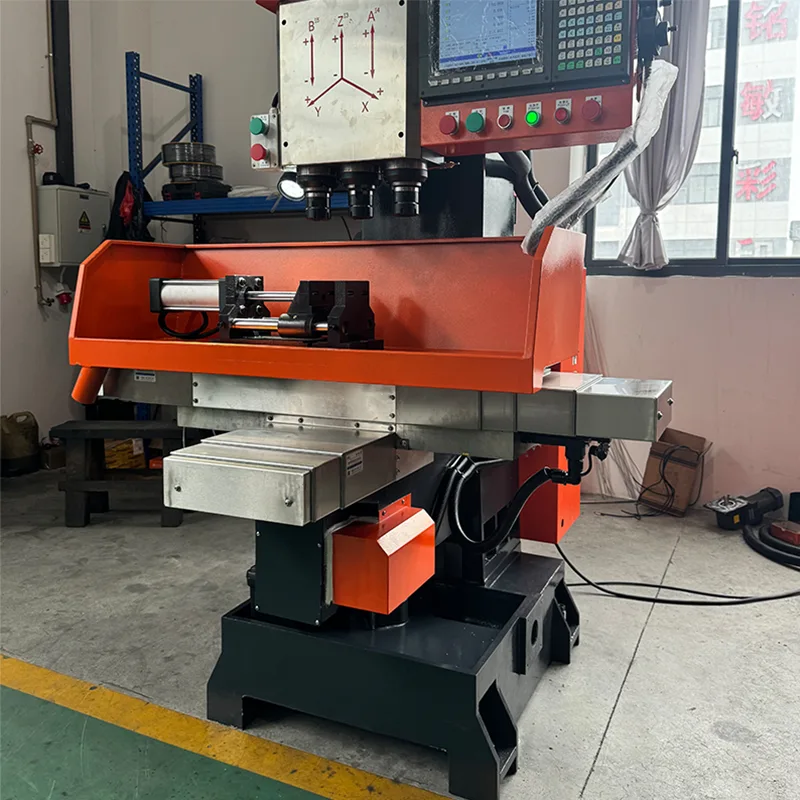

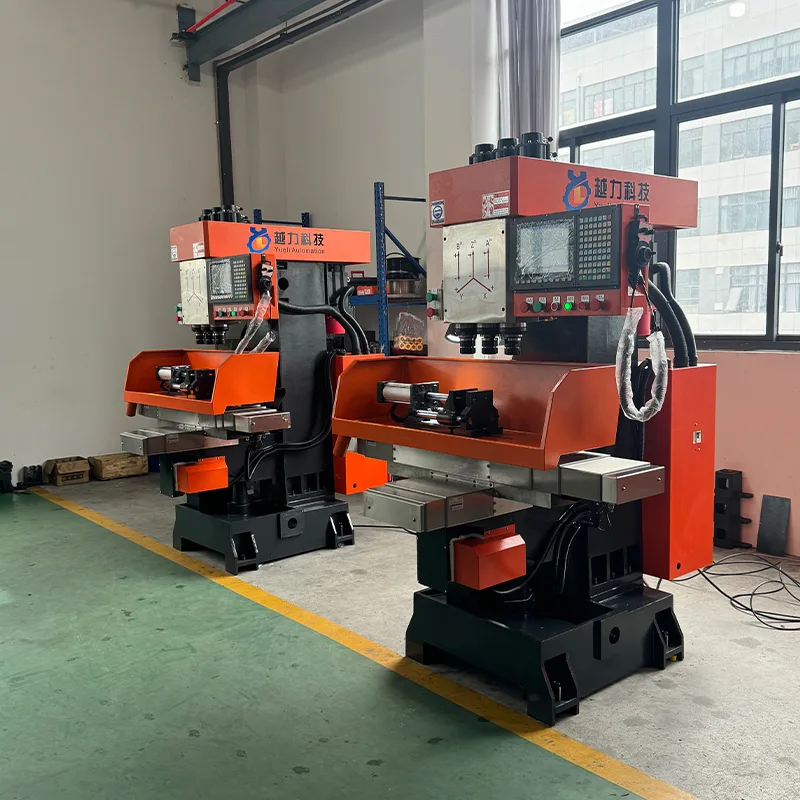

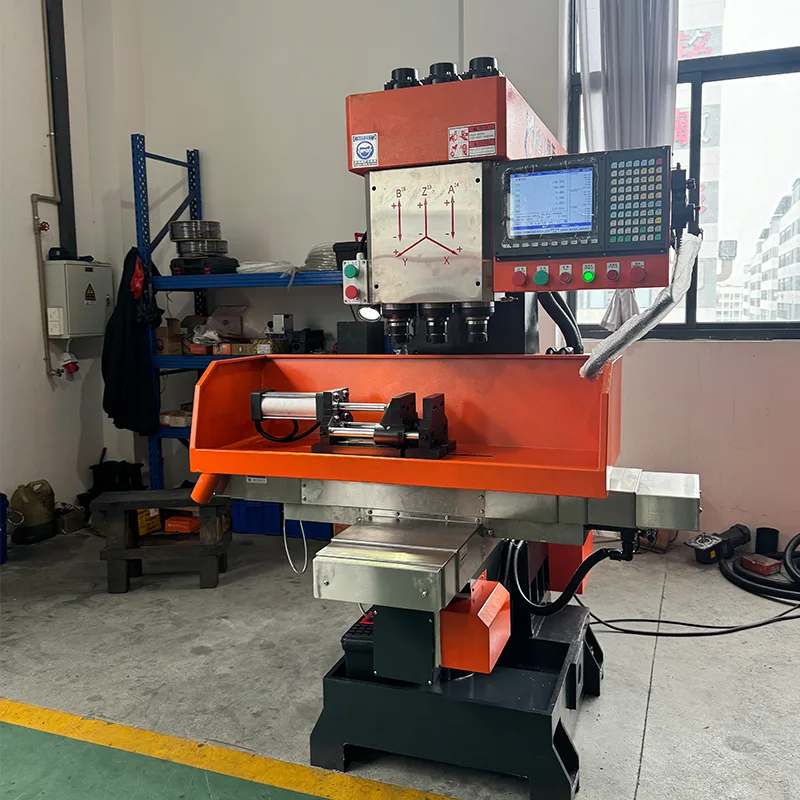

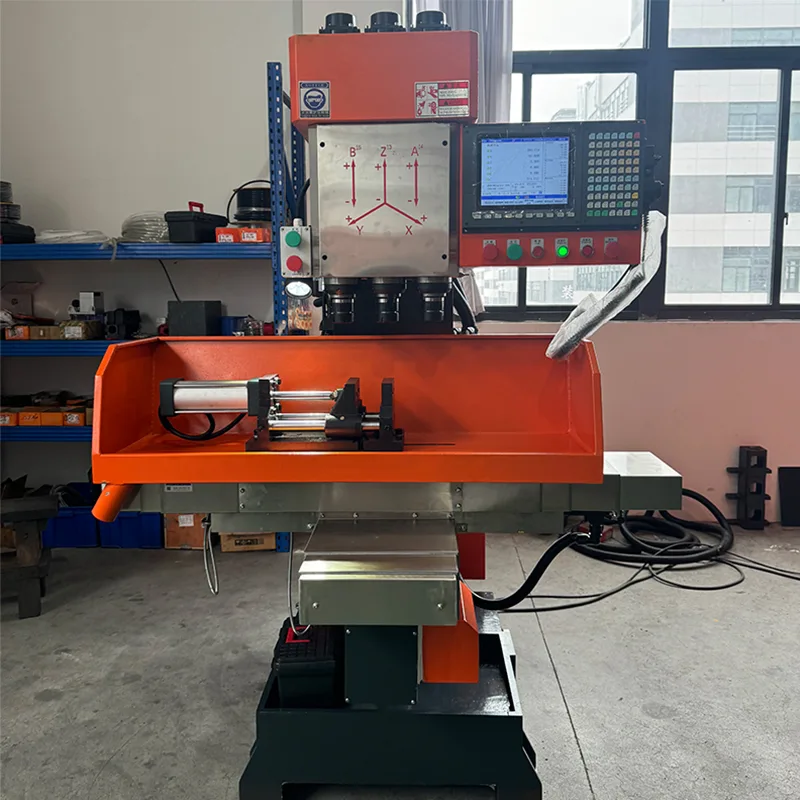

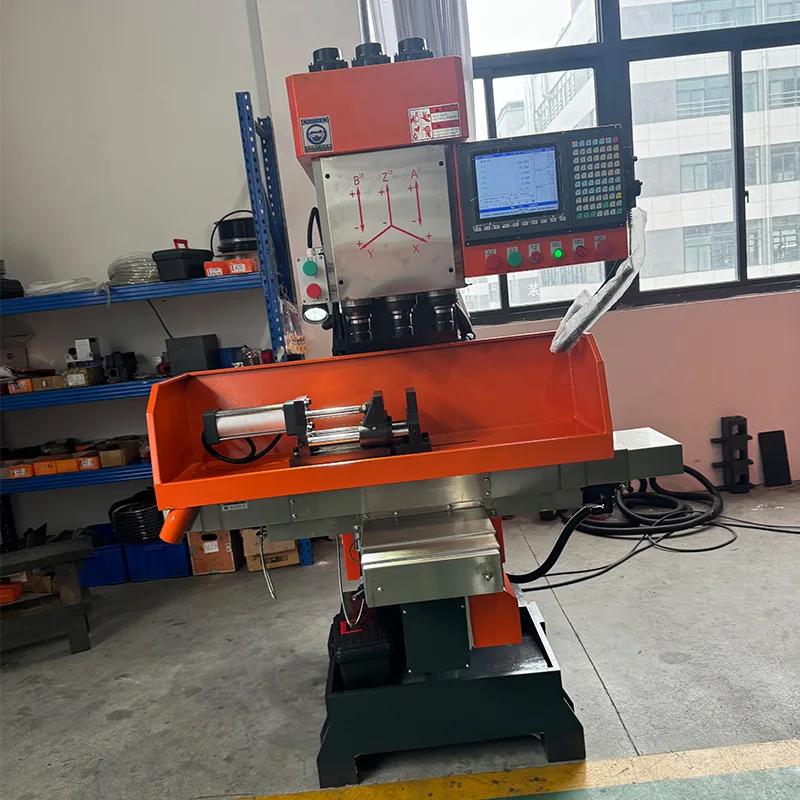

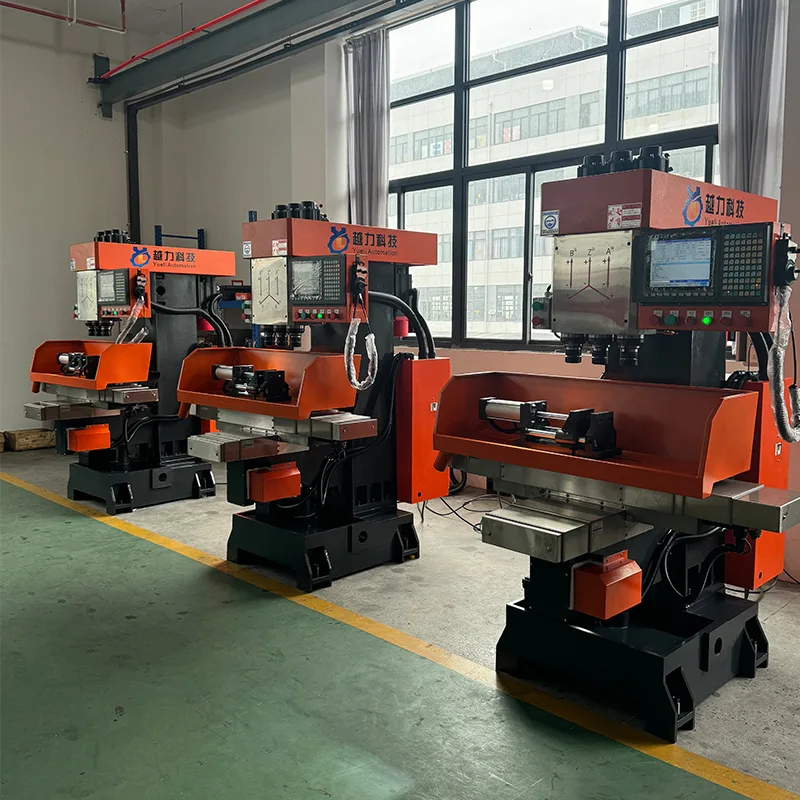

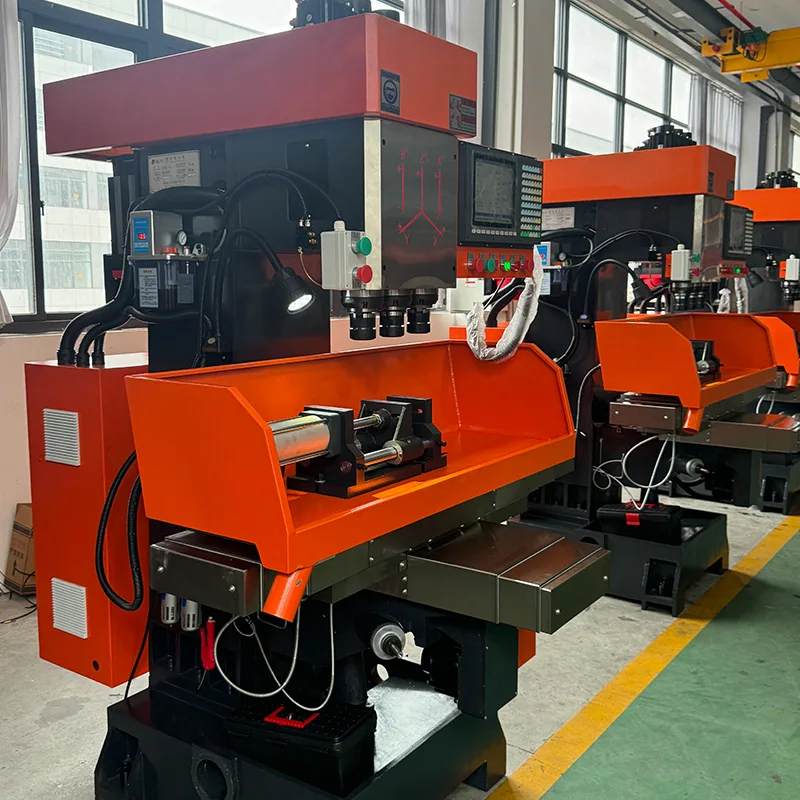

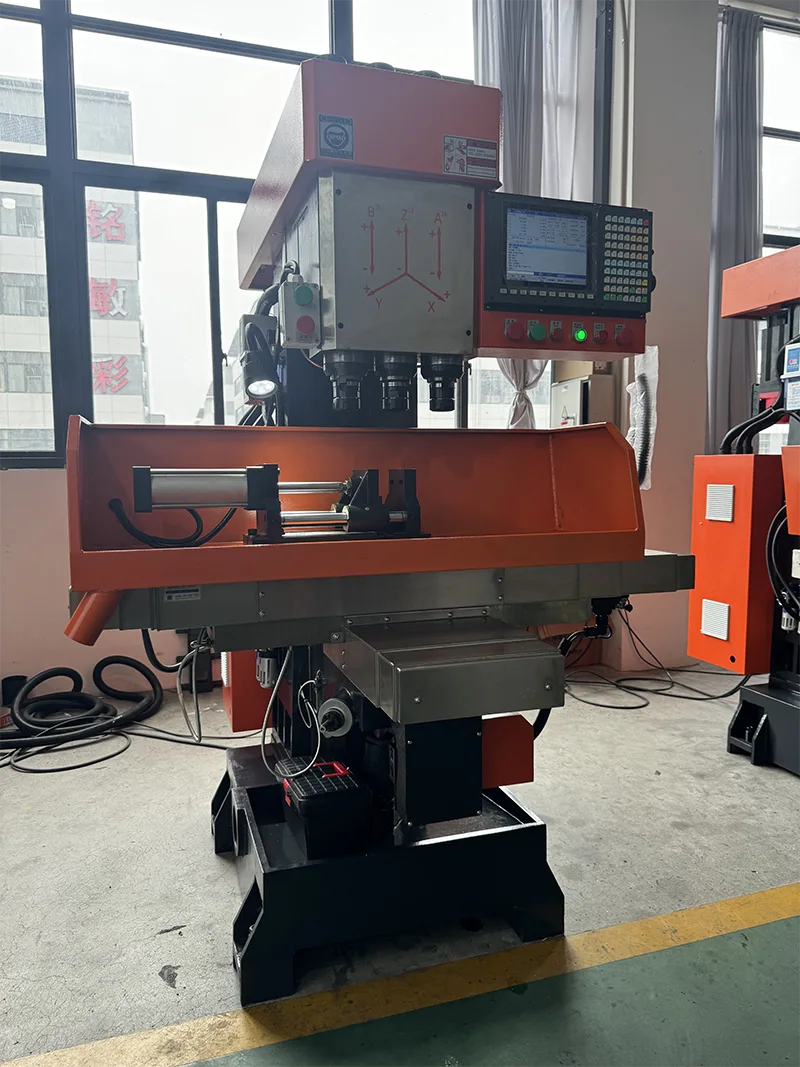

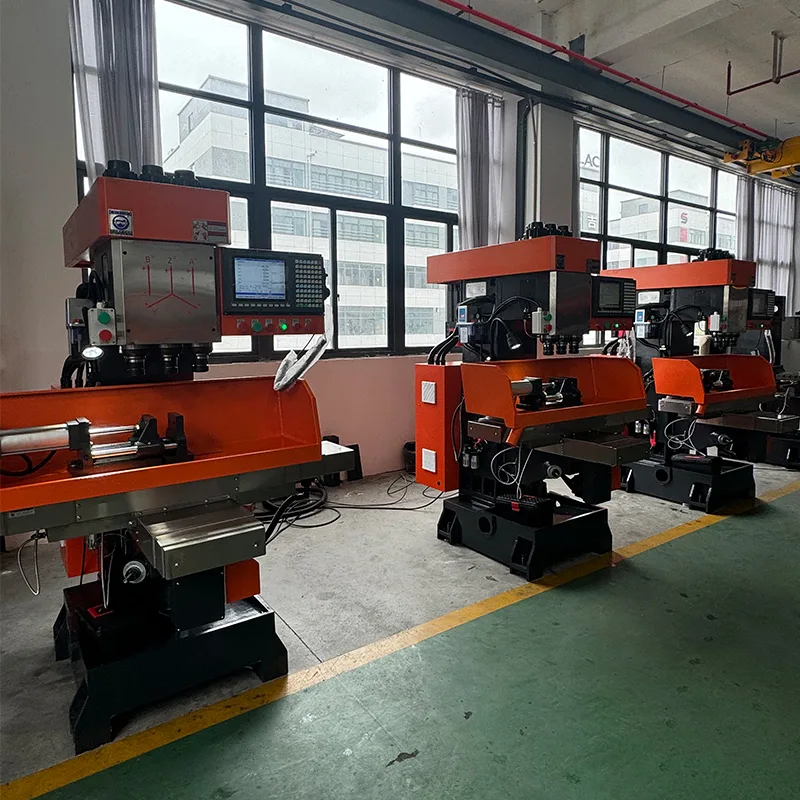

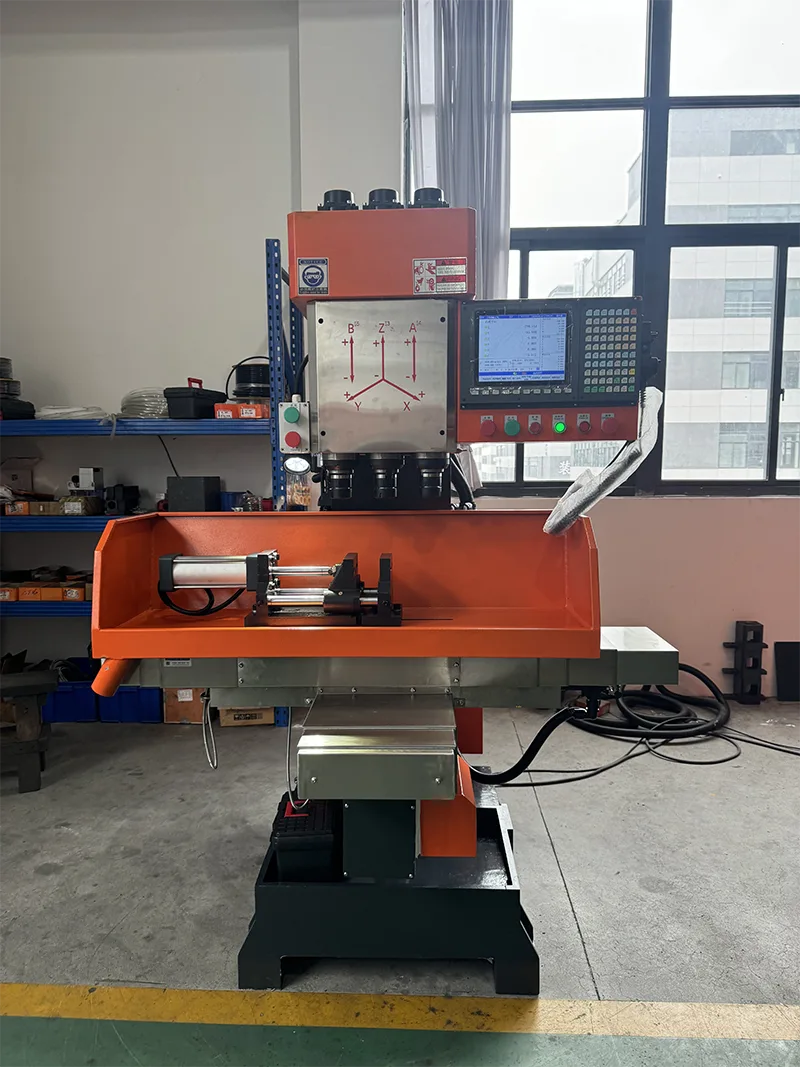

Şaquli CNC üç oxlu ZSK-4150X4 şirkətimizin yetkin məhsuludur. Bu dəzgah çoxlu sayda hissələri emal edərkən qazma, remləmə və tıqqıltının eyni vaxtda tamamlana bilməməsi problemini həll edir. Tam qazma, raybalama, paxlama və tıqqıltı və digər tələblərə cavab verən bu, yüksək səmərəliliyə və enerjiyə qənaətə nail olmaq üçün ideal mexaniki avadanlıqdır. Maşın işləmək asandır və xüsusi texniki işçilər olmadan sərbəst idarə oluna bilər. Şirkət on ildən çox peşəkar texnologiya və ciddi keyfiyyətə nəzarət toplayıb və müştərilər tərəfindən yaxşı qarşılanan yaxşı satış sonrası xidmətə malikdir.

Məhsulun təqdimatı

Şaquli CNC üç oxlu ZSK-4150X4 şirkətimizin yetkin məhsuludur. Bu dəzgah çoxlu sayda hissələri emal edərkən qazma, remləmə və tıqqıltının eyni vaxtda tamamlana bilməməsi problemini həll edir.

· Bir əməliyyatda tam qazma, raybalama, paxlama və tıqqıltı.

· Yüksək effektivliyə və enerjiyə qənaətə nail olmaq üçün ideal mexaniki avadanlıq.

· Xüsusi texniki işçilər olmadan işləmək asandır.

· On ildən çox peşəkar texnologiya və ciddi keyfiyyətə nəzarət.

· Yaxşı satış sonrası xidmət, müştərilər tərəfindən yaxşı qarşılanır.

Əsas Xüsusiyyətlər

Şaquli CNC üç oxlu ZSK-4150X4 aşağıdakı xüsusiyyətlərə malikdir.

· Çoxlu sayda hissələrin emalı, qazma və reamlama, tıqqıltı bir anda, yüksək effektivliklə tamamlanır.

· Gövdə kompakt və sərtdir.

· Əsas mil yüksək keyfiyyətli lehimli poladdan hazırlanmışdır və o, bərkimiş və istiliklə işlənmiş, dəqiq üyüdülmüşdür. Yüksək aşınma müqavimətinə malikdir.

· Sürüşmə səthi səsdən yüksək tezliklə söndürülür. Sürüşmə səthinin xidmət müddətini təmin etmək üçün yağlama qurğusuna malikdir.

· İş masasının sol və sağ hərəkəti kiçik vibrasiyaya və sürətli hərəkətə malik olan başlanğıc cihazı və bufer yerləşdirmə qurğusunu qəbul edir.

· Bıçağın sapı yıxılmaq asan olmayan dartma çubuğunu qəbul edir. Yüksək təhlükəsizliyə malikdir.

Texniki Spesifikasiyalar

Aşağıdakı texniki parametrlər Şaquli CNC üç oxlu ZSK-4150X4-ə aiddir.

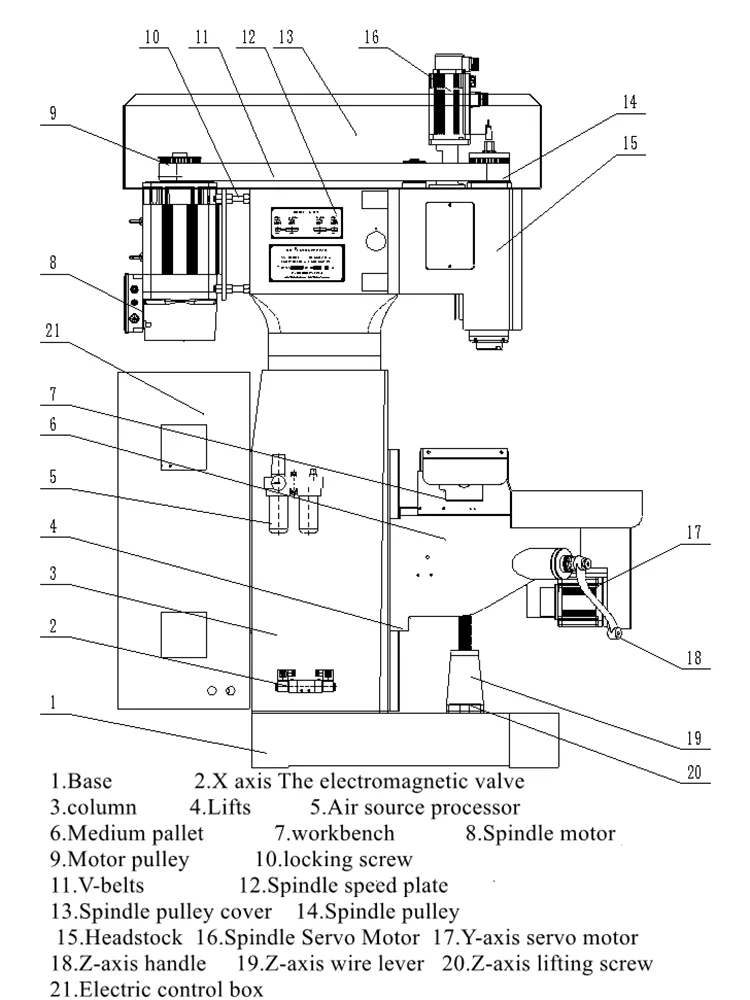

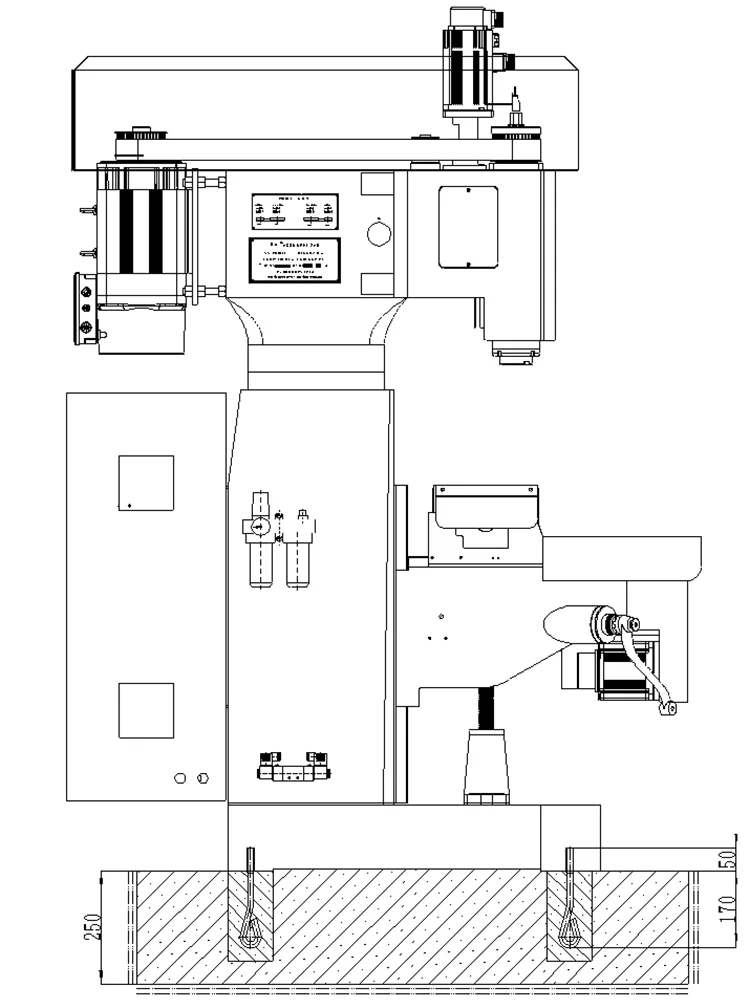

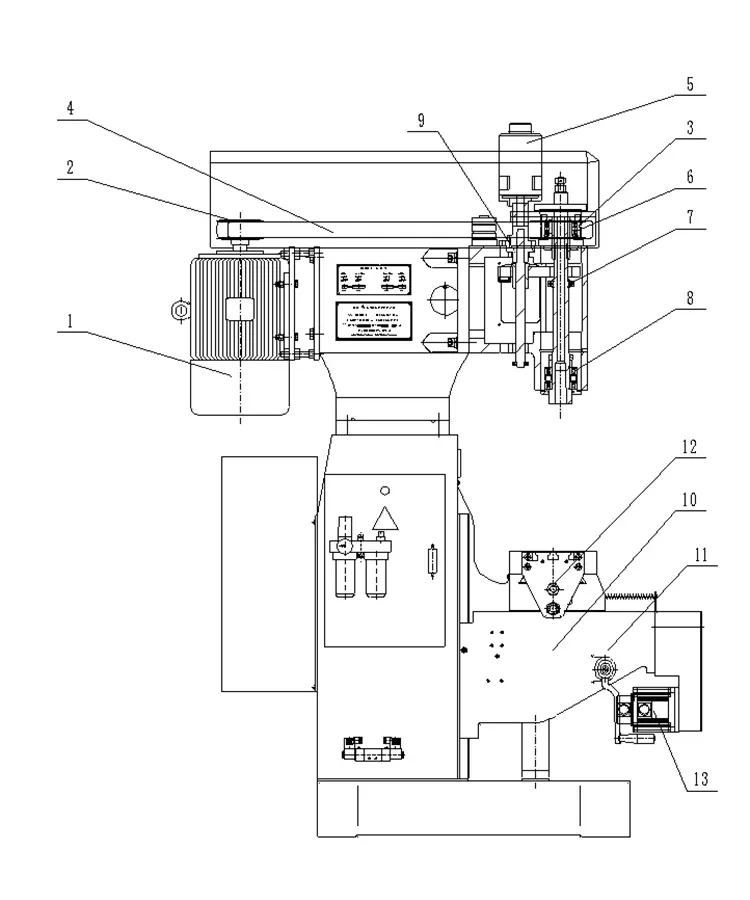

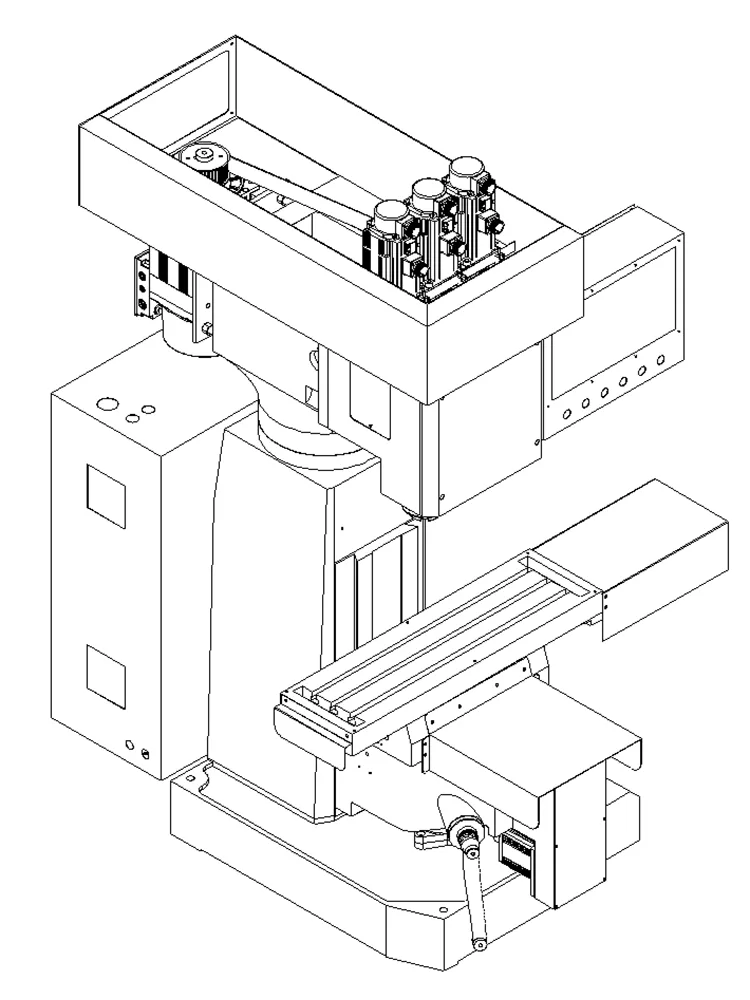

Dəzgah Mexanizmi və Performansı

Şaquli CNC üç oxlu ZSK-4150X4 dizaynı yüksək emal səmərəliliyi, sabit dəqiqlik və sadə əməliyyat prosedurlarının üstünlüklərinə malik olan freze maşınının və dəstəkləyici başlanğıc cihazının struktur xüsusiyyətlərini qəbul edir. Məntiqi idarəetmə emalı üçün PLC-dən istifadə motorun irəli və tərs keçidi nəticəsində yaranan qövs qısa qapanmasının qarşısını effektiv şəkildə ala bilər. Eyni zamanda, solenoid klapan bobininin uzun müddət enerjili olması və bobinin yanmasına səbəb olması fenomeninin qarşısını almaq üçün solenoid qapağı idarə etmək üçün nəbz tetikleme üsulu istifadə olunur.

· Struktur: Sadə emal mərkəzi. Proqrama nəzarət, solenoid klapan və ya yağ silindrinin nasazlığı səbəbindən kranın və ya alətin zədələnməsinin qarşısını almaq üçün aşkarlama funksiyası ilə Tayvan Yitu idarəetmə sistemindən istifadə edir. Asan əməliyyat üçün insan-maşın dostu dialoq.

· Böyük və orta partiyalı hissələrin emalı üçün uyğundur. Birdəfəlik sıxma. Yüksək səmərəlilik və yaxşı dəqiqlik.

· Vurma mexanizminin aparıcı vint ötürücünün dəyişdirilməsinə ehtiyac yoxdur. Pitch standartdır. Öz tezlik çevrilməsi ilə Pekin super-sinxron əsas servo mühərriki ip səthinin pürüzlülüyünü yaxşılaşdırır və dəqiqliyi təmin edir.

· Müstəqil tədqiqat və güc baş komponentlərinin inkişafı. Dəqiq daşlama. Yaxşı aşınma müqaviməti və uzun xidmət müddəti.

· Hust CNC sistemi ehtiyaclara uyğun olaraq yem sürətini təyin edə bilər. Uzunmüddətli istifadədən sonra qurğuşun vinti köhnəlir, sistem alət kompensasiyası funksiyasına malikdir.

· Hər bir motorlu sürüşmə səthi dəzgahın xidmət müddətini təmin etmək üçün mərkəzləşdirilmiş avtomatik yağlama qurğusunu qəbul edir.

· Servo motor tərəfindən idarə olunan sürüşmə masa hərəkəti. Çoxlu koordinatlar rəqəmsal olaraq təyin edilə bilər. Yüksək yerləşdirmə dəqiqliyi. Aşağı vibrasiya. Sürətli cavab.

· Emal zamanı iş parçasının vəziyyəti sensor ekran vasitəsilə göstərilir. Arızalar üçün siqnalizasiya funksiyası.

· Tam qapalı mühafizə şəxsi təhlükəsizliyi təmin edir və emal mühitini yaxşılaşdırır.

Elektrik sistemi

Şaquli CNC üç oxlu ZSK-4150X4 aşağıdakı elektrik komponentlərindən istifadə edir.

· Solenoid klapan: Tayvan AirTAC. Yaxşı sabitlik. Hava təzyiqi 0,5 MPa-dan aşağı ola bilməz.

· AC kontaktoru: Koreya LS. Yaxşı sabitlik.

· Relay: Omron. Yaxşı sabitlik.

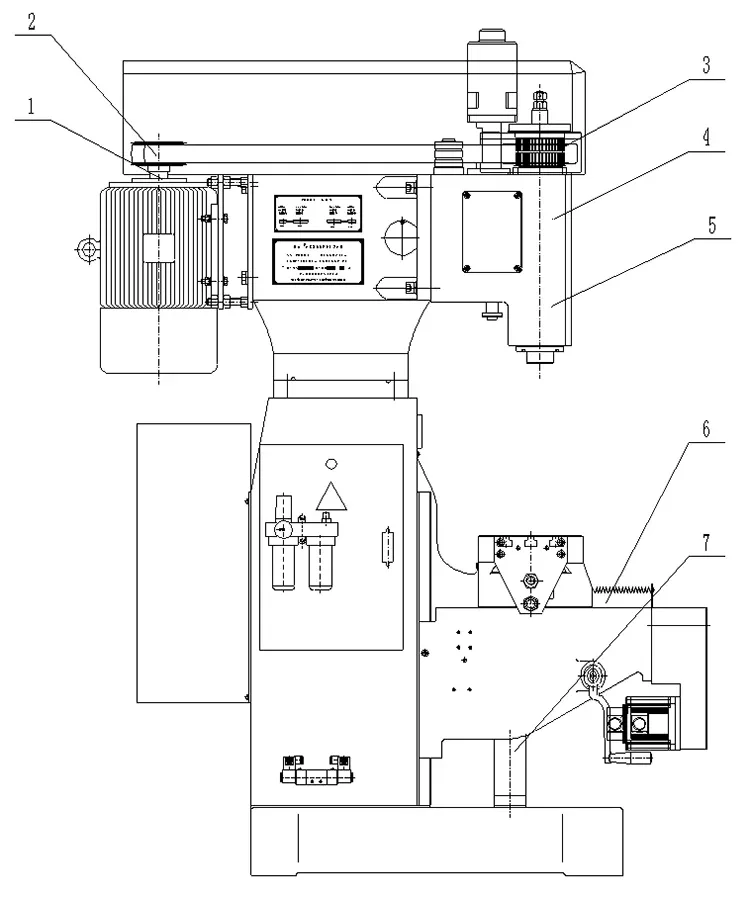

Transmissiya sistemi

Şaquli CNC üç oxlu ZSK-4150X4 aşağıdakı ötürmə komponentlərindən istifadə edir.

Yağlama sistemi

Mil qolu və bələdçi relsinin səthi əl ilə yağlama nasosu ilə yağlanır ki, bu da yağlama səthinin xidmət müddətini təmin edərək əməliyyatı asanlaşdırır və daha əhatəli edir.

Əməliyyat və emal tədbirləri

Aşağıdakı ehtiyat tədbirləri Şaquli CNC üç oxlu ZSK-4150X4-ün istismar təlimatından verilmişdir.

· İstifadə etməzdən əvvəl istismar kitabçasını və müşayiət olunan sənədləri oxuyun.

· Enerji təchizatı: üç fazalı dörd telli, 7KW gücü, izolyasiya edilmiş naqil kəsiyi 4mm²-dən az olmayan (mis).

· İstilik mənbəyinə, yüksək temperatura və ya tozlu ərazilərə yaxın quraşdırmayın.

· Qablaşdırmadan çıxardıqdan sonra ilk istifadə etməzdən əvvəl yağ işarəsi xəttinə yağ əlavə edin.

· Soyuducu nasos maye olmadan işləyə bilməz.

· Enerji qutusunu elektrik qaynaq maşınları və ya yüksək/orta tezlikli avadanlıqlarla paylaşmayın.

· Torpaq naqili standarta qoşulmalıdır. Kesiti 2,5 mm²-dən az olmamalıdır.

· Güc işə salındıqdan sonra, sınaqdan əvvəl maşının xaricində elektrikləşdirilmədiyini yoxlamaq üçün test qələmindən istifadə edin.

· Təlimata uyğun olaraq yağ nasosunun mühərrikini işə salın. Yağ nasosunun tərsinə olub olmadığını yoxlayın.

· Yaxınlıq açarları düzəldildi və düzəldildi. Kiçik düzəlişlərə icazə verilir. Əsas dəyişikliklər satış sonrası xidmətlə məsləhətləşin.

· İnverter parametrləri zavoddan əvvəl təyin edilmişdir. İstifadəçinin ayrıca təyin etməsinə icazə verilmir.

· İnverter siqnalının qarşısını almaq üçün “manual” düyməsini tez və tez-tez basmayın.

· Aləti dəyişdirərkən və ya sürücü kəmərini tənzimləyərkən xarici enerji təchizatını söndürün.

· Sarı-yaşıl torpaqlama terminalı torpaqlanmalıdır. Faza xəttini neytral terminala (N) qoşmayın.

· Həddindən artıq yükləmə əməliyyatını seçməyin. Müvafiq alətlərdən, kəsmə miqdarından, yem sürətindən istifadə edin.

· Elektrik idarəetmə qutusunda kilid açarı. Baxım yoxlaması zamanı gücü söndürün və kilidləyin.

Tez-tez verilən suallar

Bu maşının milinin konikliyi nədir?

Şaquli CNC üç oxlu ZSK-4150X4-ün iş mili MT4-dir.

İşlənə bilən maksimum çuxur diametri nədir?

4 kəsici kənarı olan mis hissələri emal edərkən maksimum deşik diametri F50 mm-dir və hər bir dövrəyə 0,16 mm/r qidalanır.

Maksimum tıqqıltı diametri nədir?

Mis hissələrin emalı üçün maksimum tıqqıltı diametri Ф50 mm-dir. X, Y və Z oxlarının hərəkətləri nələrdir? X oxunun hərəkəti 400mm, Y oxunun hərəkəti 250mm və Z oxunun hərəkəti 320mm-dir.

İş mili sürət diapazonu nədir?

Z1 və Z2 ox milinin sürət diapazonu servo idarəetmə ilə 619 - 1420 rpm/dəqdir.

Mil mühərrikinin gücü və ümumi maşının çəkisi nədir?

Mil servo motorun gücü 380V-də 5.5KW, maşının xalis çəkisi isə 2500KG-dir.

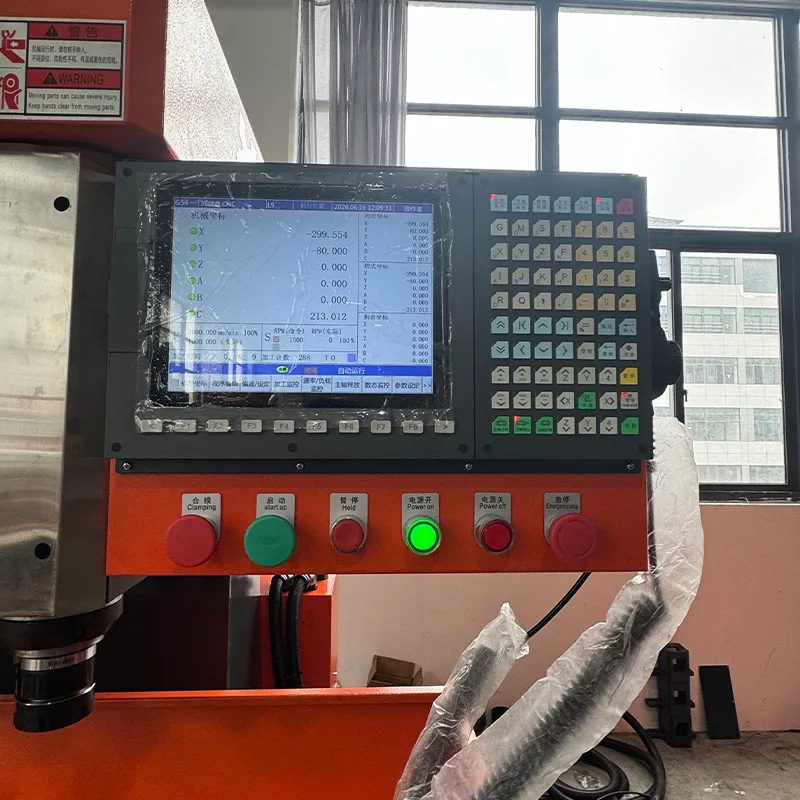

Bu maşın hansı idarəetmə sistemindən istifadə edir?

Maşın asan işləmə üçün insan-maşın dostu dialoqu ilə Tayvan Yitu idarəetmə sistemindən istifadə edir.
