Xətti Bələdçi Qazma Tıxanma Mərkəzi Açıq Tip

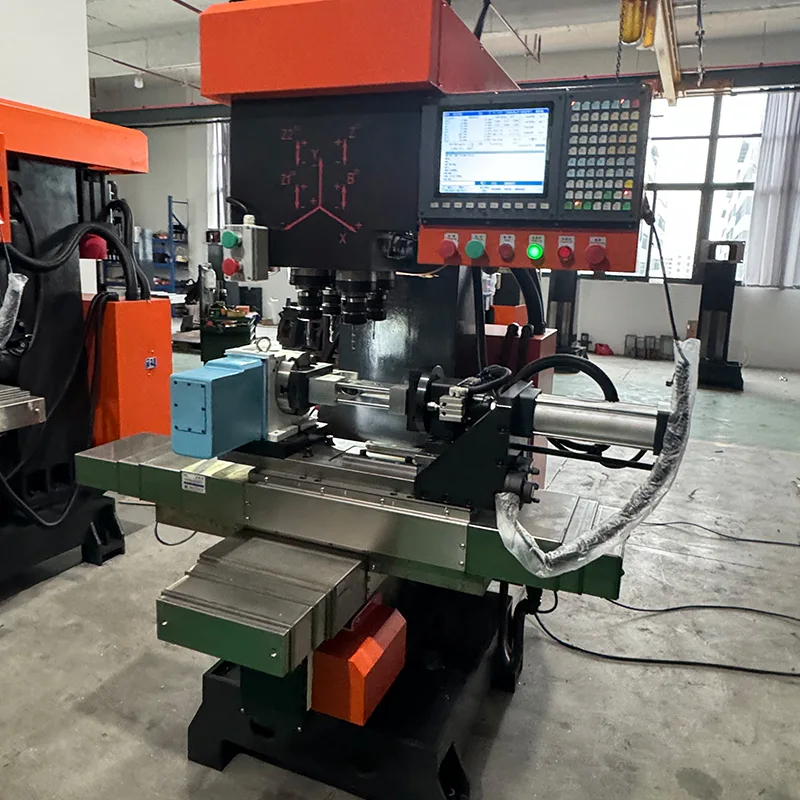

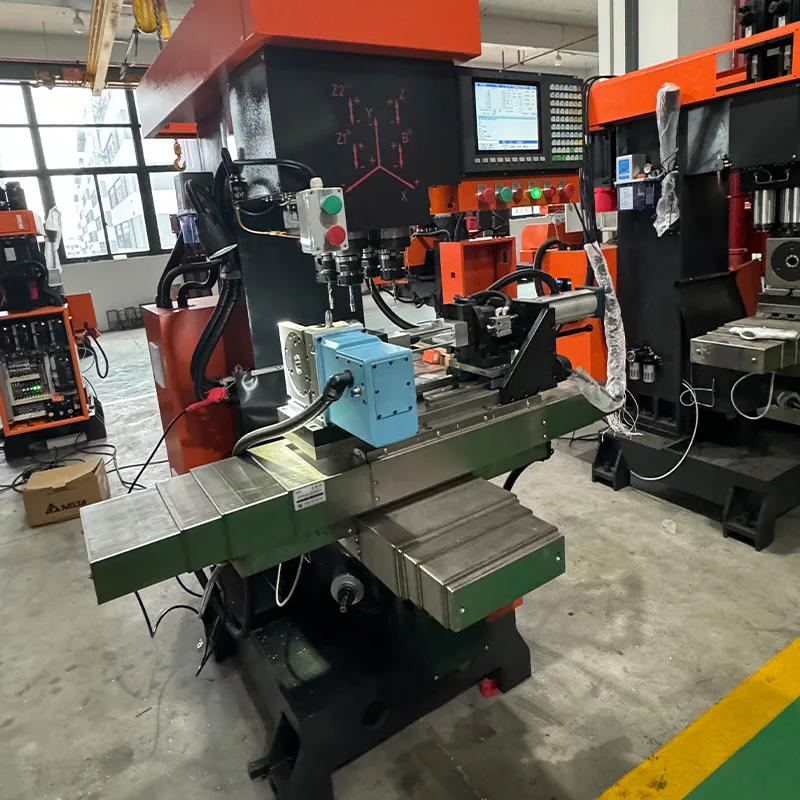

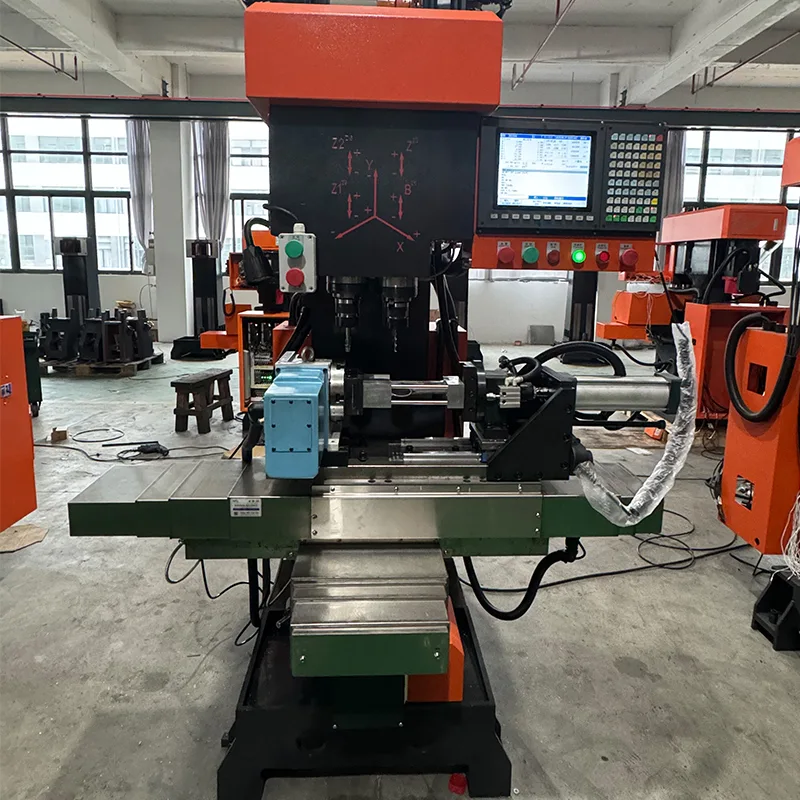

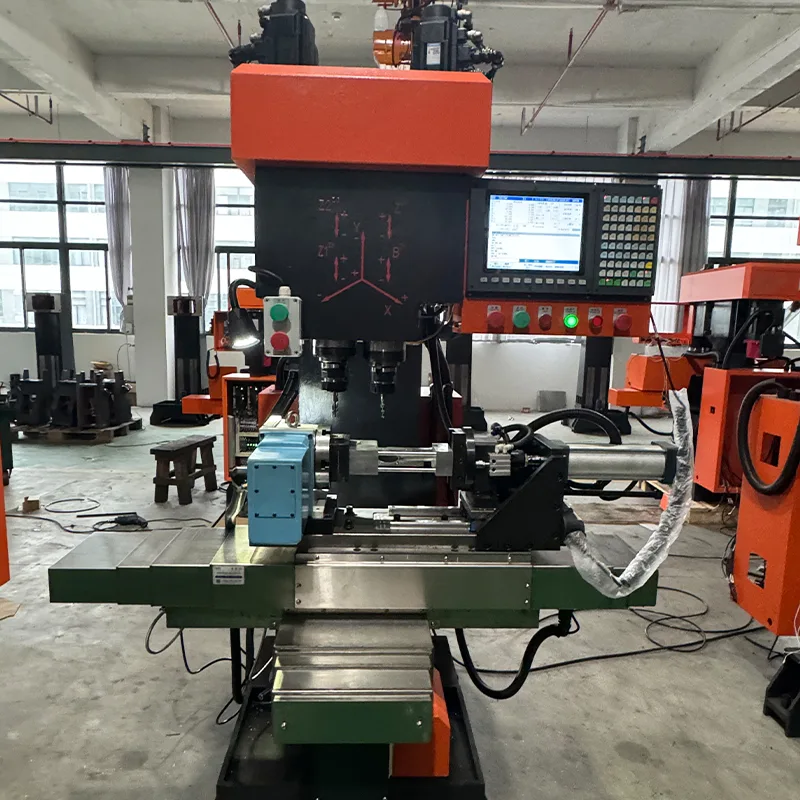

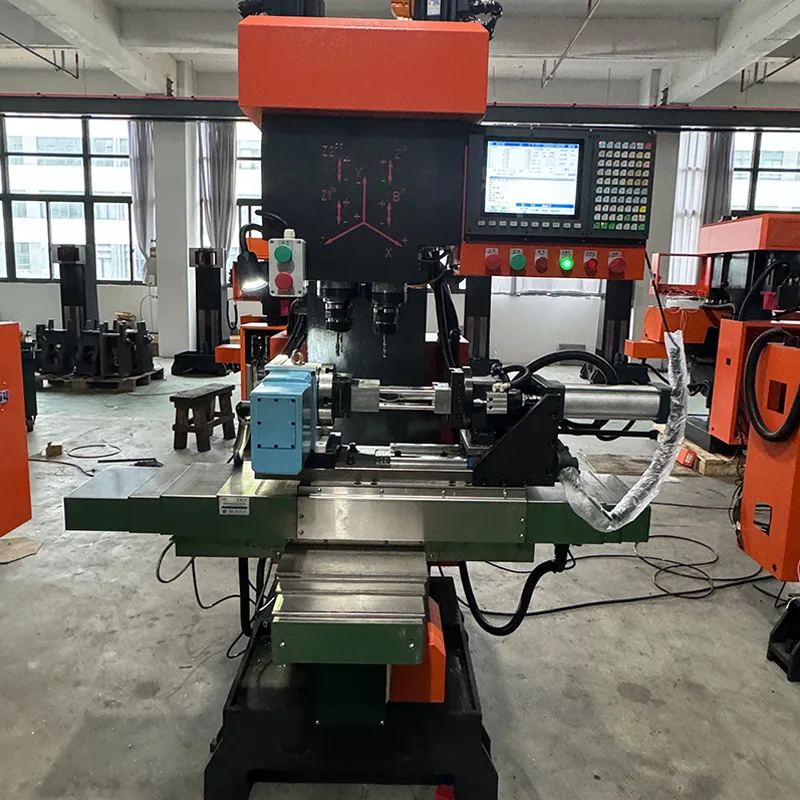

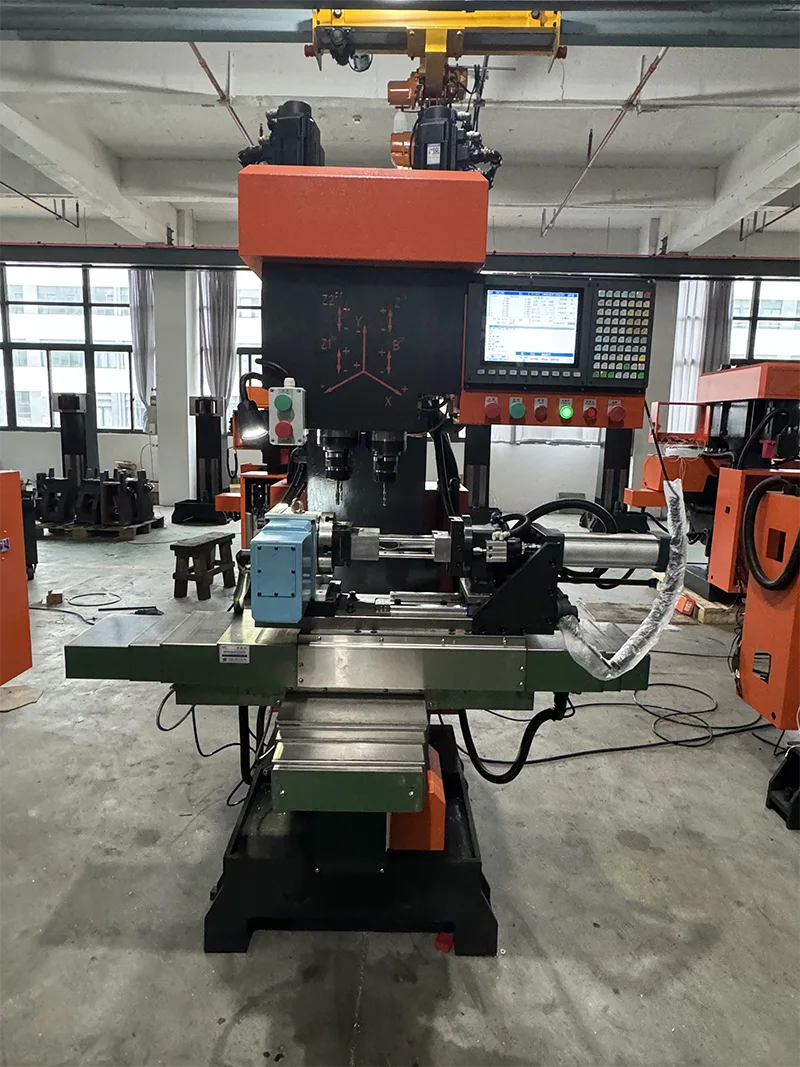

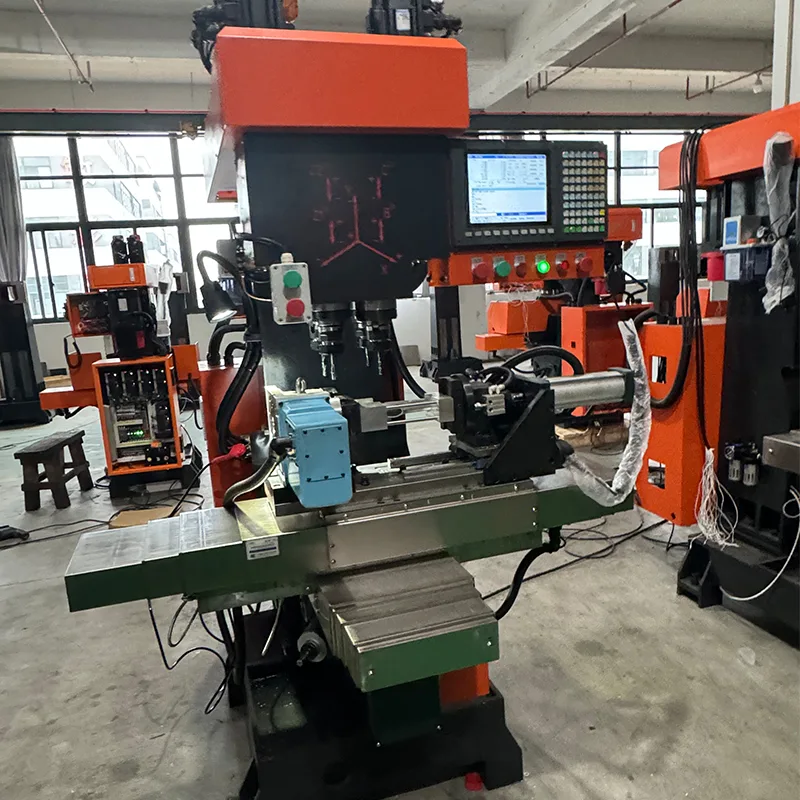

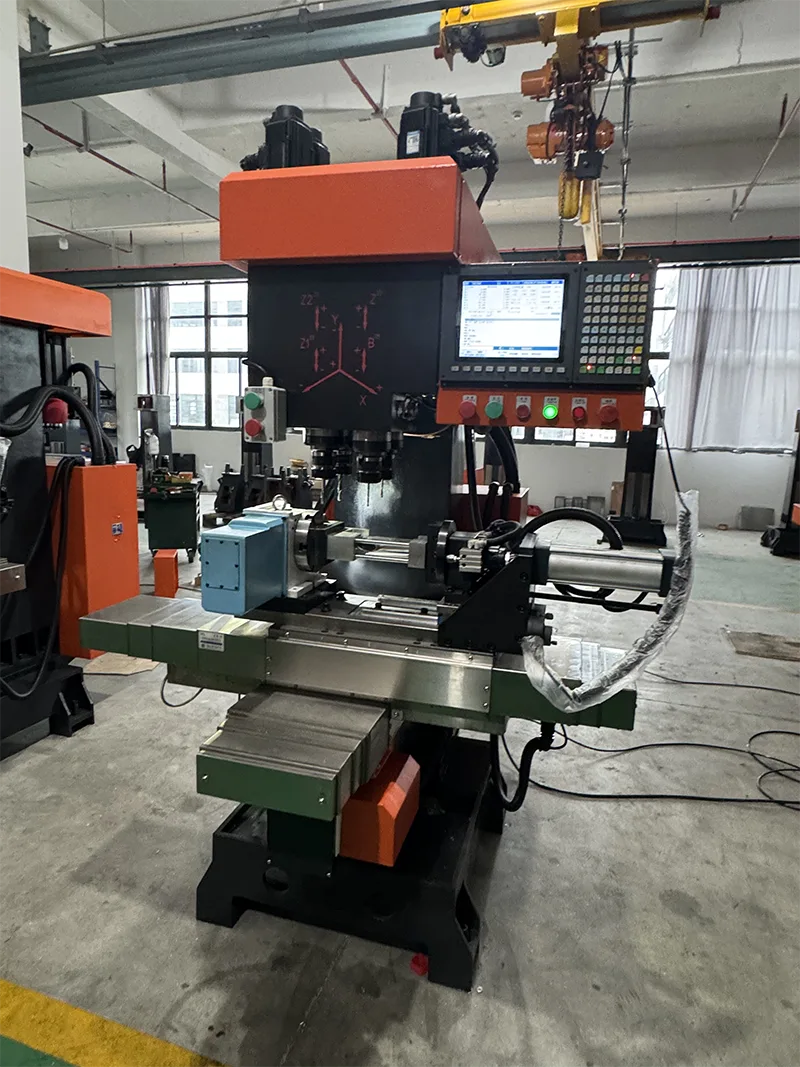

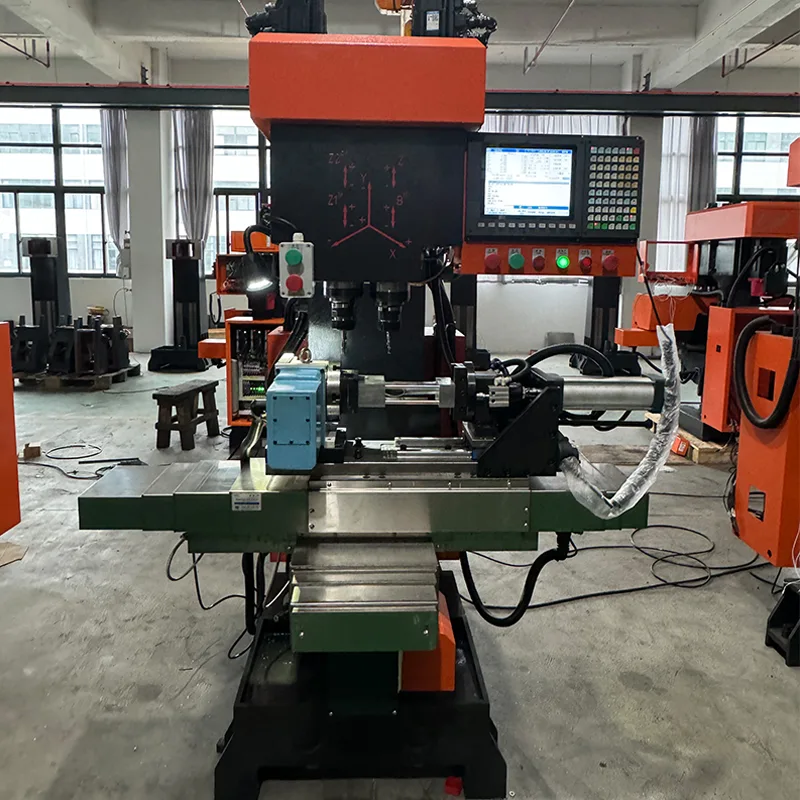

ZSK540 Xətti Bələdçi Qazma Vurma Mərkəzi Açıq Tip açıq tip konfiqurasiyada şaquli 4 oxlu xətti bələdçi qazma tıqqıltı mərkəzidir. Bu model sac metal korpussuz gəlir və tam çərçivənin tələb olunmadığı tətbiqlər üçün uyğun açıq çərçivə dizaynını təklif edir. Maşın intuitiv proqramlaşdırma və sadə əməliyyat üçün istifadəçi dostu insan-maşın interfeysinə malik sensor ekranlı Tayvan Syntec avtobus CNC sistemi ilə təchiz edilmişdir. 4 oxlu CNC funksiyası ilə dörd oxun hamısı qazma, vurma və frezeleme əməliyyatlarını yerinə yetirə bilər. Quraşdırılmış tezlik çeviricisi olan 5,5 kVt gücündə servo mil mühərriki emal dəqiqliyini təmin edərək, sərt vurma və pilləsiz sürət tənzimlənməsinə imkan verir.

Maşın Konfiqurasiyası və Struktur Xüsusiyyətləri

Açıq Tip ZSK540 Xətti Bələdçi Qazma Tələb Mərkəzi aşağıdakı standart konfiqurasiyalar və struktur xüsusiyyətləri ilə qurulub.

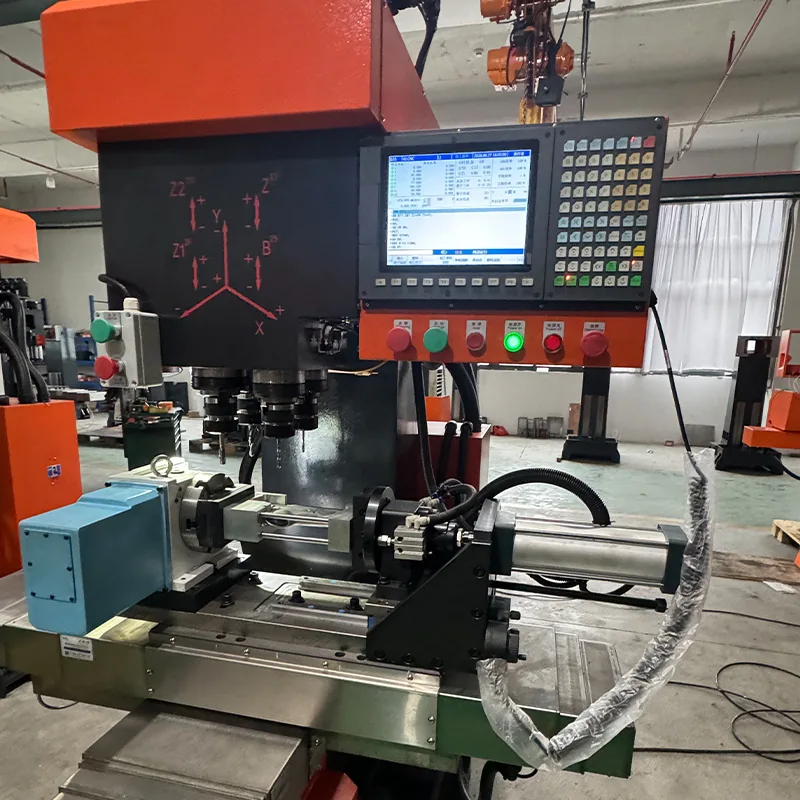

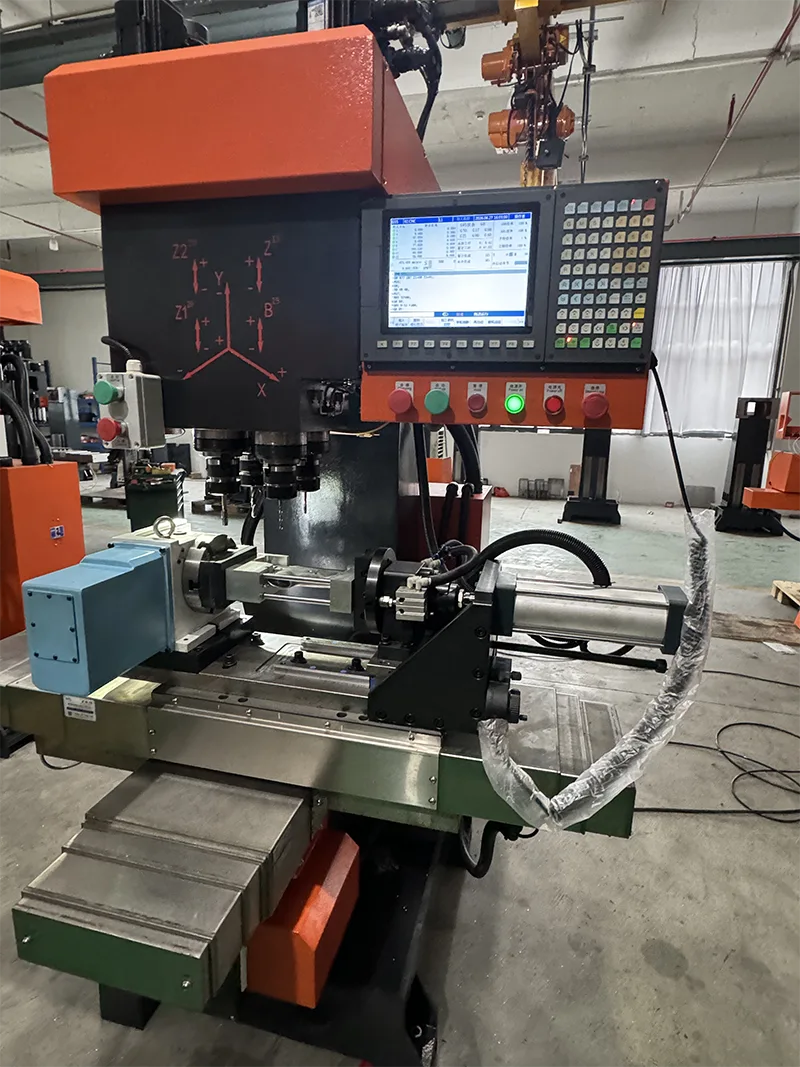

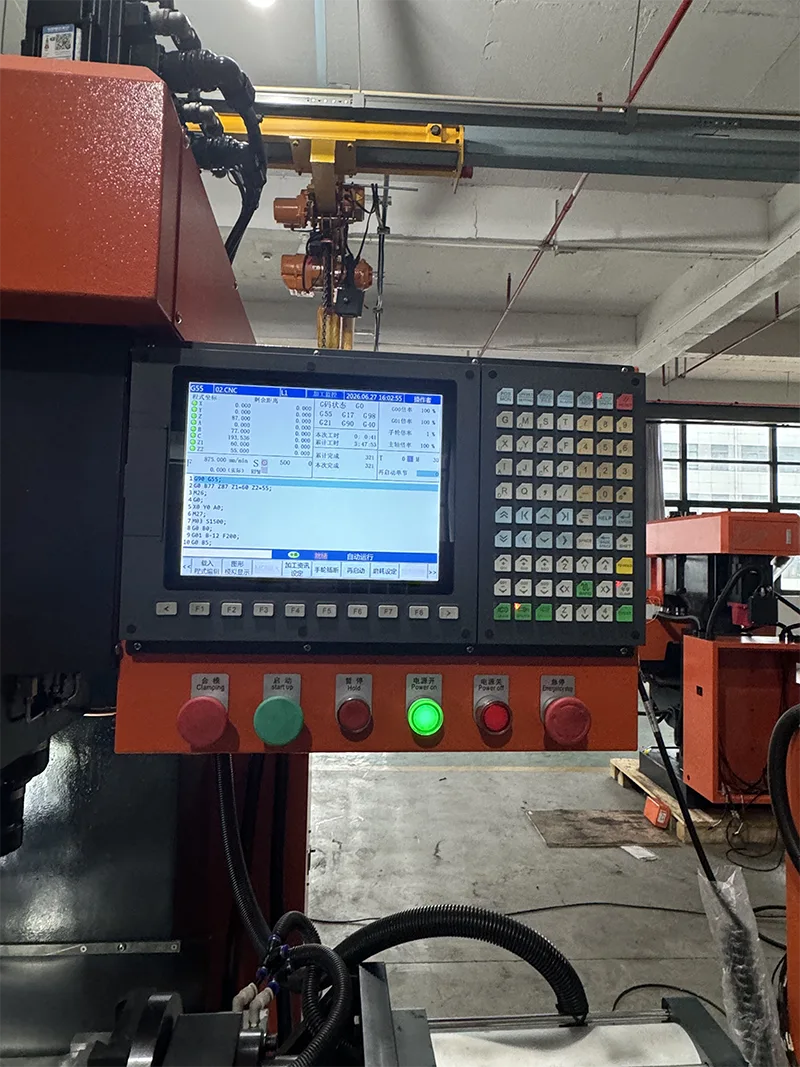

· CNC Sistemi: Sensorlu ekranlı Tayvan Syntec avtobus CNC sistemi. İstifadəçi dostu insan-maşın interfeysi. Intuitiv proqramlaşdırma. Sadə əməliyyat. Tez öyrənmək.

· Servo Sistem: Syntec servo mühərrikləri, cəmi 5 ədəd (tormozlu 4). 5.5KW Huahong mili servo motor.

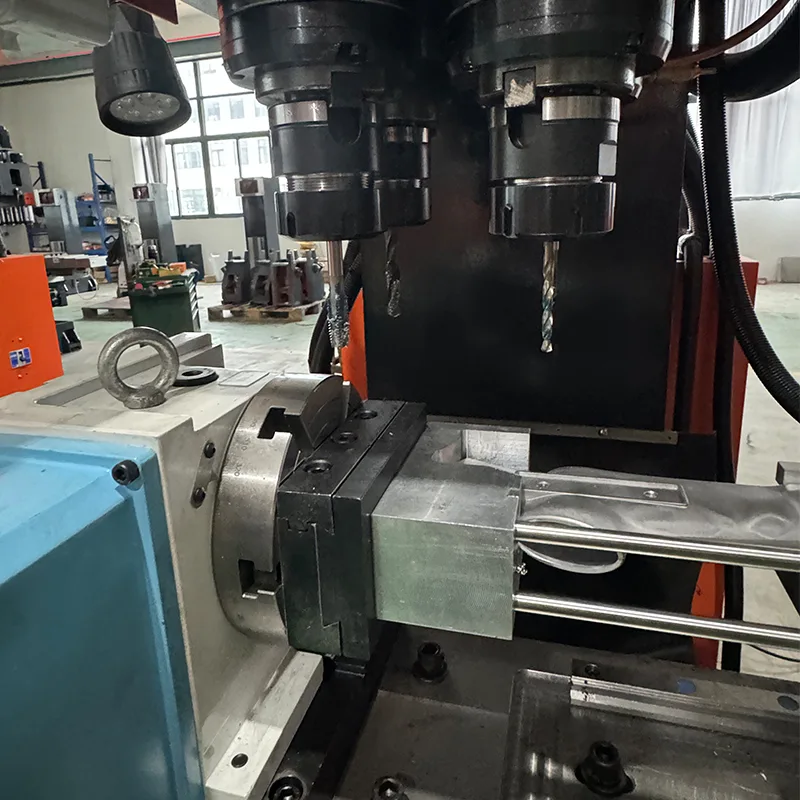

· Mil: BT40 mil konik. Mil qolunun diametri 105 mm. Mil sürəti 0-3000 r/dəq.

· Bələdçilər və Bilyalı vintlər: Hiwin xətti bələdçilər (6 ədəd) və Dinghan top vintləri (3 ədəd). Z oxunun addımı 10mm, X/Y oxunun addımı 16mm. Ağır kəsməni dəstəkləyir.

· Pnevmatik komponentlər: Koreyadan idxal olunan pnevmatik komponentlər.

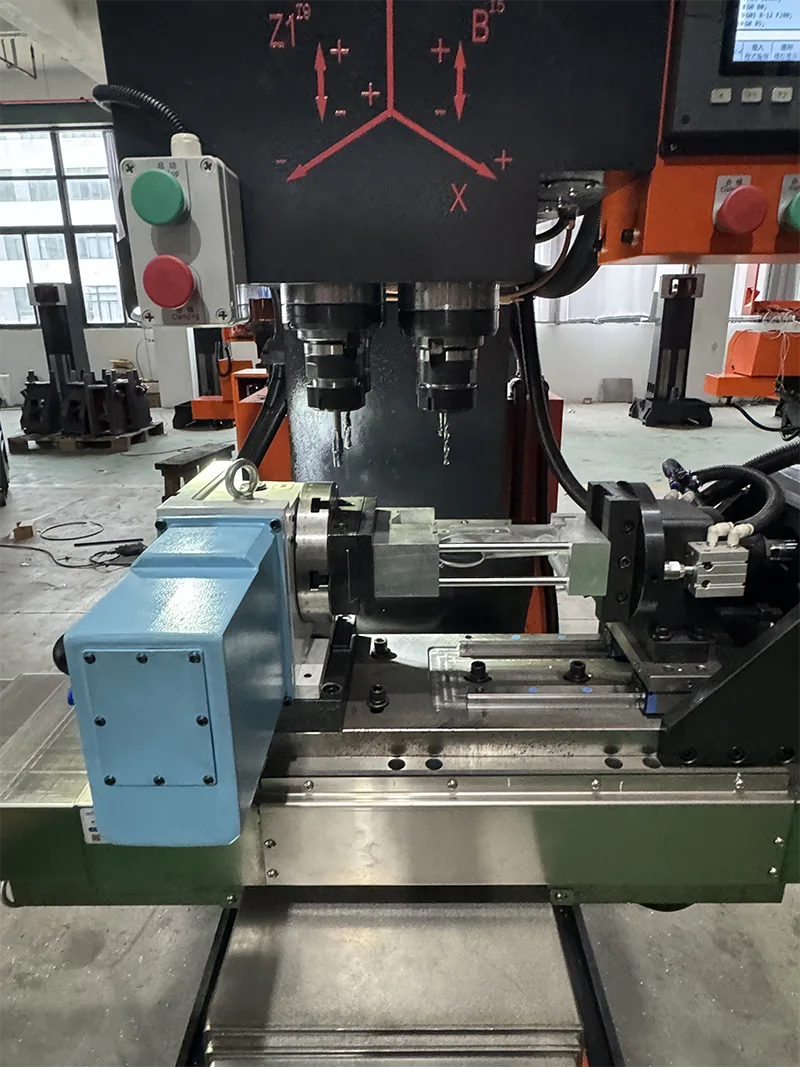

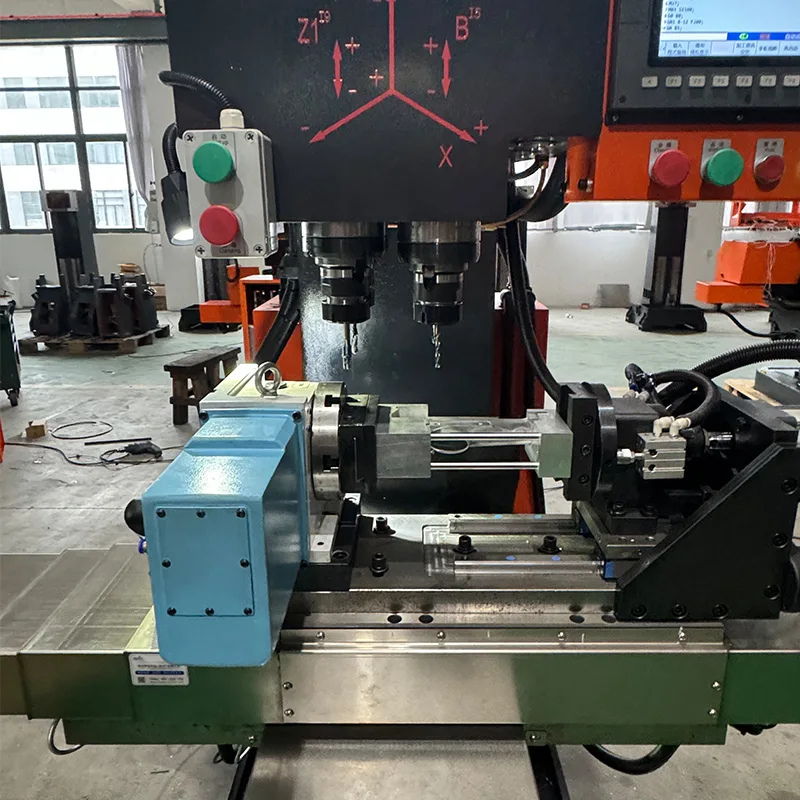

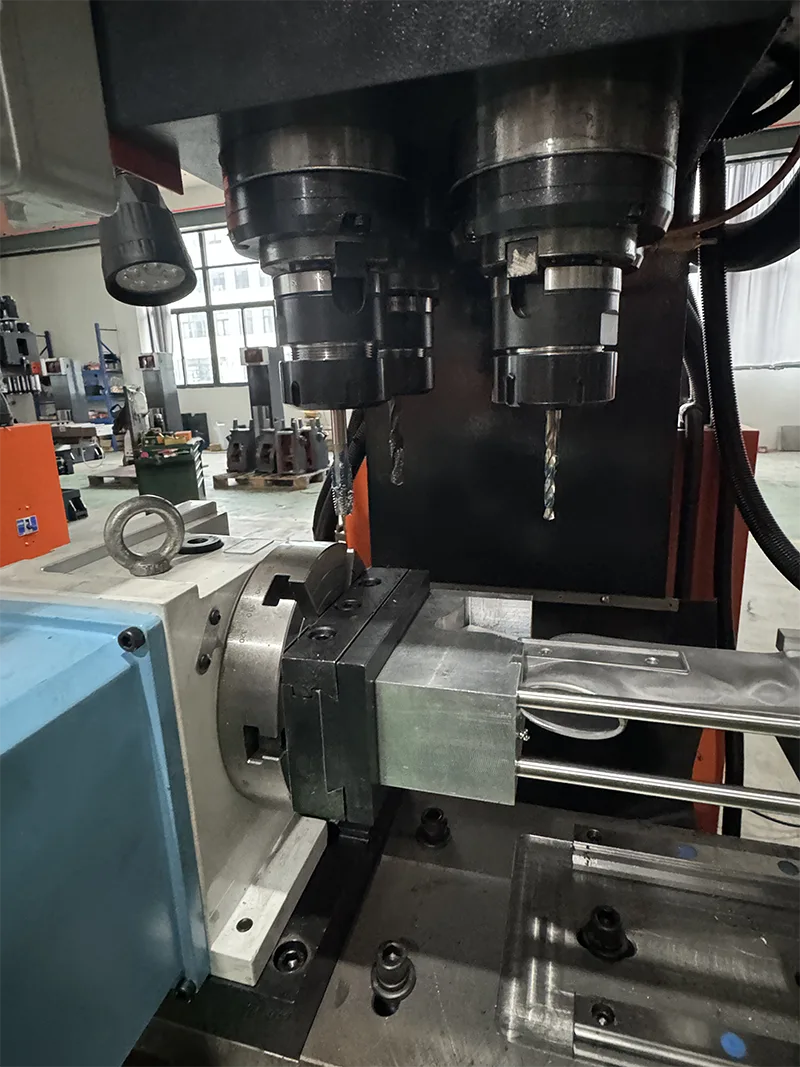

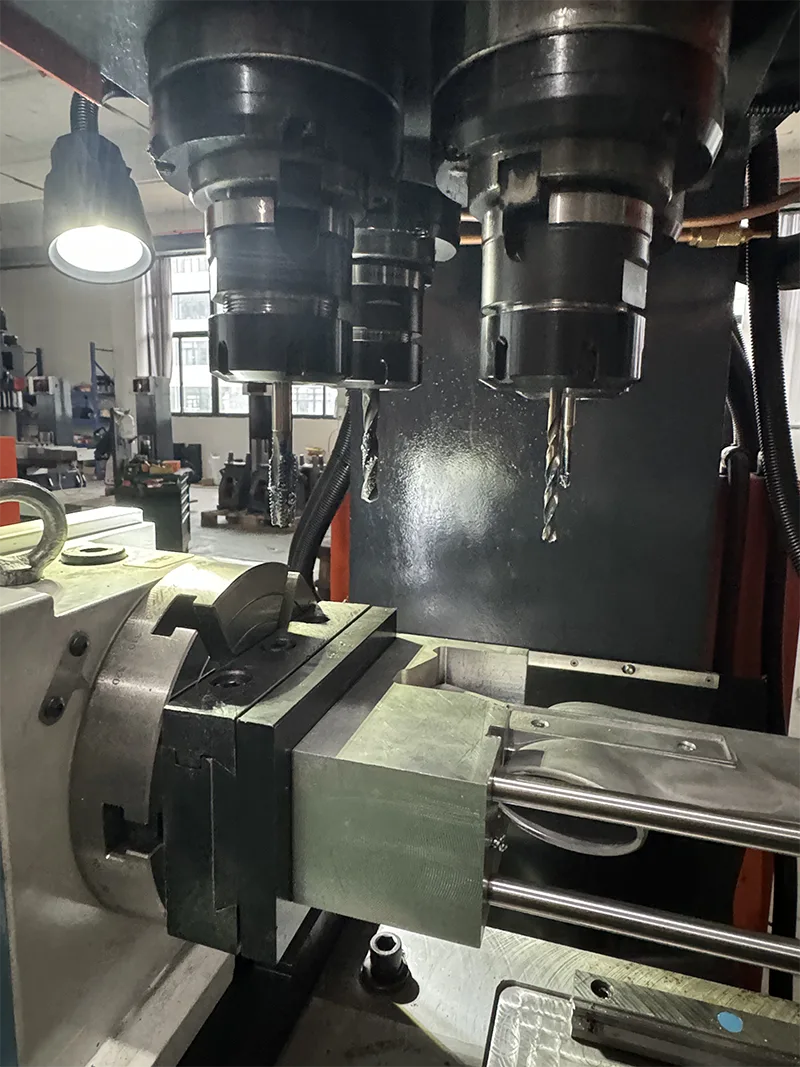

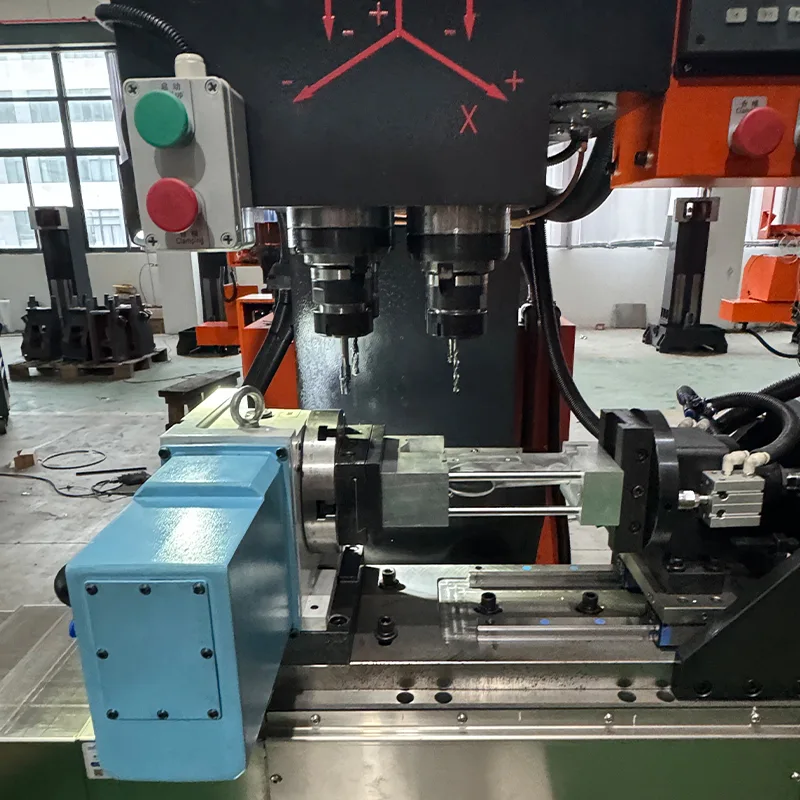

· Dördüncü Ox: Müxtəlif təyyarələrdə qazma, tıqqıltı, frezeləmə və yivləmə üçün dördüncü ox ilə təchiz edilmişdir.

· Elektrik komponentləri: Çin standart elektrik komponentləri. Soyuducu tank daxildir.

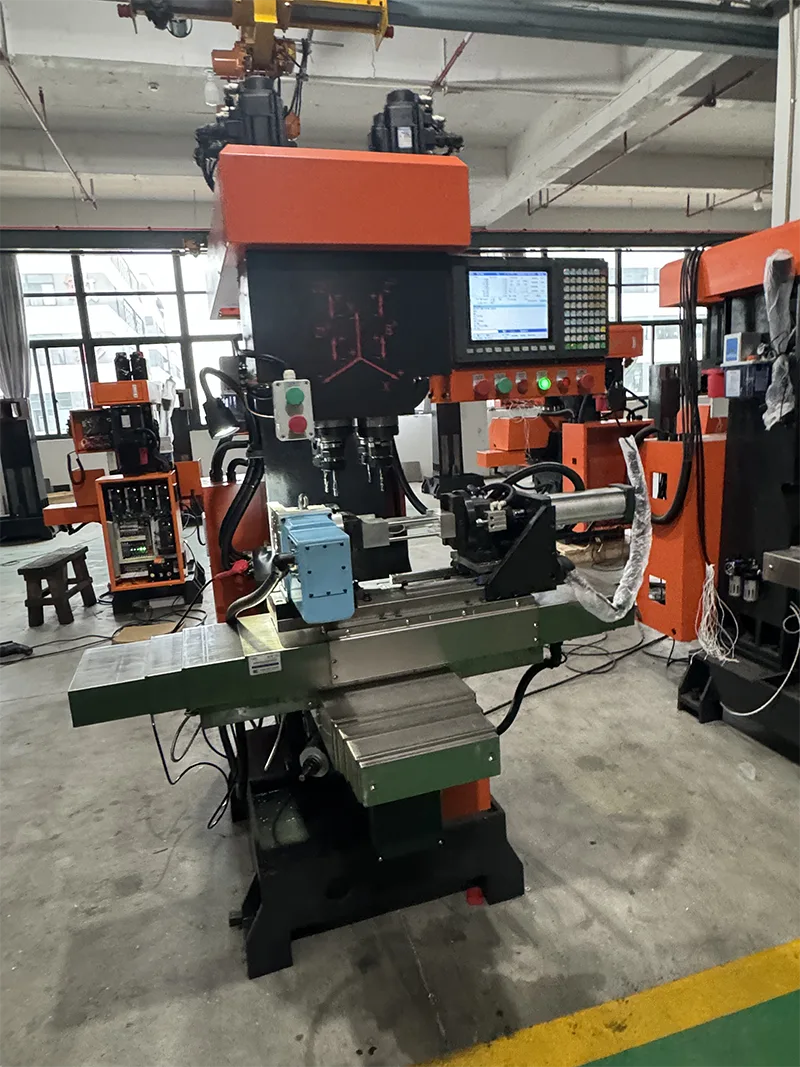

· Açıq Tip Dizayn: Sac metal korpus yoxdur. Asan giriş və iş parçasının yüklənməsi üçün açıq çərçivə quruluşu.

Texniki Spesifikasiyalar

Aşağıdakı texniki parametrlər ZSK540 Xətti Bələdçi Qazma Tapping Mərkəzinin Açıq Tipinə aiddir.

Dördüncü Ox Xüsusiyyətləri

Açıq Tipli ZSK540 Xətti Bələdçi Qazma Tənqidi Mərkəzi dördüncü ox qurğusu ilə təchiz edilmişdir. Aşağıdakı parametrlər tətbiq olunur.

Emal qabiliyyəti və əməliyyat üstünlükləri

Açıq Tip ZSK540 Xətti Bələdçi Qazma Tənqidi Mərkəzi aşağıdakı imkanlar və üstünlüklərlə səmərəli istehsal üçün nəzərdə tutulmuşdur.

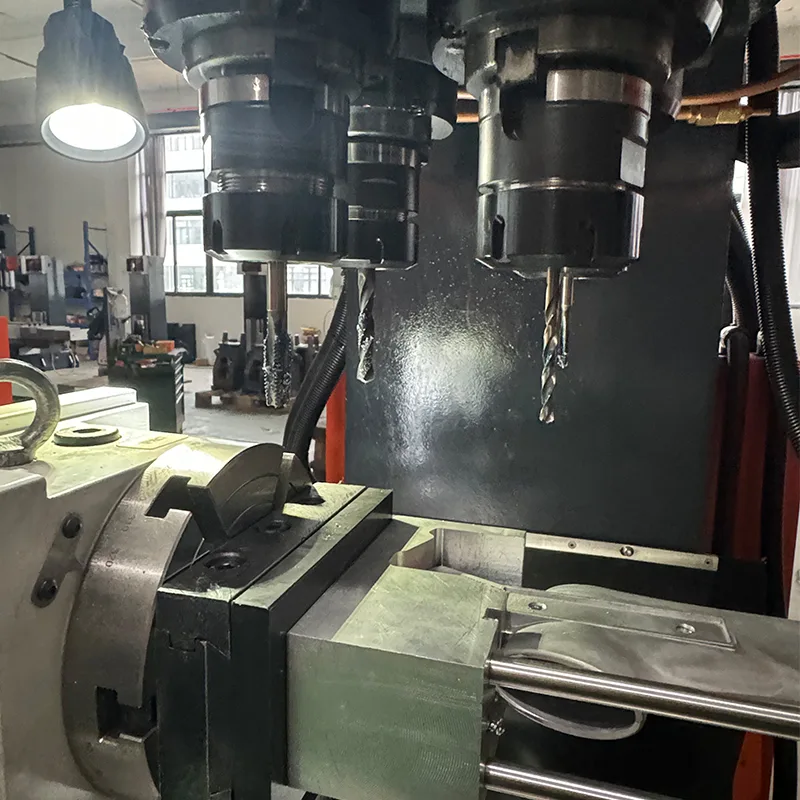

· Çox oxlu emal: 4 oxlu CNC funksiyası dördüncü oxla müxtəlif müstəvilərdə qazma, vurma, frezeleme və yivlərə imkan verir.

· Ağır kəsmə qabiliyyəti: Hiwin diyircəkli xətti bələdçiləri və diyircəkli top vintləri olan iş masası və orta mötərizə ağır kəsmə əməliyyatlarını dəstəkləyir.

· Yüksək dəqiqlik: Yüksək təkrar yerləşdirmə dəqiqliyi ilə rəqəmsal yerləşdirmə. Sürətli alət quraşdırma sürəti.

· Məhsuldarlıq: Rahat əməliyyat bir operatora bir neçə maşın işlətməyə imkan verir, əmək xərclərini və əmək intensivliyini azaldır.

· Açıq tipli dizayn: Heç bir təbəqə metal korpus iş parçasının yüklənməsi və saxlanması üçün asan girişi təmin edir.

İstehsal Prosesi və Keyfiyyət Təminatı

Yueli maşının etibarlılığını və dəqiqliyini təmin etmək üçün ciddi istehsal və keyfiyyətə nəzarət proseslərini izləyir.

· Material müalicəsi: 6 ay ərzində yüksək temperatur və yaşlanma ilə işlənmiş çuqun.

· Dəqiq montaj: Xətti təlimatlar, top vintləri və rulmanlar üçün ciddi montaj prosesi.

· Peşəkar kazıma: Mühərrik əsasının qırılması, mil ucunun qırılması və sütun montaj səthinin sıyrılması.

· Keyfiyyətin yoxlanılması: X və Y istiqamətlərində eyni vaxtda düzlüyün ölçülməsi ilə meydança xətasının aşkarlanması. İş masasına mil şaquliliyi 0,01 mm daxilində. 0,01 mm daxilində masa perpendikulyarlığına Z oxu istiqamətləndirici. 0,005 mm daxilində X-Y oxunun istiqamətləndirici perpendikulyarlığı.

· İzləmə: Tamamilə izlənilə bilən keyfiyyətə nəzarət sistemi ilə elmi istehsal.

Tətbiq Sahələri

ZSK540 Xətti Bələdçi Qazma Kəsmə Mərkəzi Açıq Tip Yueli tərəfindən xidmət edilən bir çox sənaye sahələrində metal kəsmə əməliyyatları üçün uyğundur.

· Materiallar: Mis, alüminium, sink ərintisi, polad.

· Santexnika – santexnika komponentləri və fitinqlər.

· Yanğından mühafizə klapanları – klapan gövdələri və komponentləri.

· Avadanlıq – qapı idarəetmə aparatı, elektrik avadanlıqları.

· Avtomobil hissələri – mühərrik komponentləri, motosiklet aksesuarları.

· Aerokosmik – dəqiq komponentlər.

· Maşın istehsalı – ümumi maşın hissələri.

Tez-tez verilən suallar

Bu modellə əlavə edilmiş versiya arasında fərq nədir?

Bu modeldə sac metal korpus yoxdur. Bu açıq tipli konfiqurasiyadır.

Milin konikliyi və maksimum qazma qabiliyyəti nədir?

BT40 mil konik. Maksimum qazma diametri 50 mm-dir. Maksimum toxunma diametri 50 mm-dir.

X və Y oxunun hərəkəti nədir?

X oxunun hərəkəti 400 mm-dir. Y oxunun hərəkəti 280 mm-dir.

Xətti təlimatlar və top vintləri hansı markadır?

Hiwin xətti bələdçiləri və top vintləri. Tayvan Syntec CNC sistemi. Koreyadan gətirilən pnevmatik komponentlər.

Bu maşın hansı sənaye sahələri üçün uyğundur?

Santexnika, yanğından mühafizə klapanları, texniki avadanlıqlar, elektrik avadanlıqları, aerokosmik, maşın istehsalı, avtomobil hissələri.
