Horizontal 12-Milli CNC Turret Maşın

Horizontal 12-Spindle CNC Turret Machine (daxili model TA-12) Quanzhou Yueli Automation Equipment Co., Ltd tərəfindən istehsal edilmişdir. Böyük və orta həcmli partiyaların istehsalı və emalı üçün uyğundur. Maşın hamar və səxavətli görünüş, sadə və intuitiv əməliyyat və rahat tənzimləmə xüsusiyyətlərinə malikdir. CNC nəzarəti ilə o, daha yüksək avtomatlaşdırma, yaxşı etibarlılıq və azaldılmış əmək intensivliyi təklif edir ki, bu da bir nəfərə birdən çox maşını idarə etməyə və idarə etməyə imkan verir. Bu məhsul ideal yüksək effektivliyə malik çirklənmə əleyhinə emal avadanlığıdır.

Məhsulun təqdimatı

Horizontal 12-Spindle CNC Turret Machine böyük və orta həcmli partiyaların istehsalı və emalı üçün uyğundur. Maşının görünüşü hamar və səxavətli, əməliyyat sadə və intuitivdir və tənzimləmə rahatdır. CNC nəzarəti qəbul edilir, avtomatlaşdırma dərəcəsi daha yüksəkdir, etibarlılıq yaxşıdır, operatorun əmək intensivliyi azalır və bir nəfərin və birdən çox maşının işləməsi və idarə edilməsi həyata keçirilə bilər.

Texniki Konfiqurasiya Parametrləri

Aşağıdakı komponentlər və spesifikasiyalar Üfüqi 12-Milli CNC Turret Maşınına aiddir.

Əsas Texniki Parametrlər

Aşağıdakı texniki parametrlər Üfüqi 12-Milli CNC Turret Maşınına aiddir.

Maşın strukturu və performansı

Horizontal 12-Milli CNC Turret Maşın aşağıdakı struktur və performans xüsusiyyətlərinə malikdir.

· Sadə emal mərkəzi. Proqrama nəzarət, solenoid klapan və ya silindr nasazlığı səbəbindən krana və ya alətə zərər verməmək üçün aşkarlama funksiyası ilə Tayvan Hust idarəetmə sistemindən istifadə edir. Asan əməliyyat üçün insan-maşın dostu dialoq.

· Böyük və orta partiyalı hissələrin emalı üçün uyğundur. Birdəfəlik sıxma tamamlandı. Yüksək səmərəlilik və yaxşı dəqiqlik.

· Tıqqıltı mexanizminin aparıcı vint ötürücünün dəyişdirilməsinə ehtiyac yoxdur. Pitch standartdır. Öz tezlik dönüşümlü Pekin CTB əsas servo motoru ip səthinin pürüzlülüyünü yaxşılaşdırır və dəqiqliyi təmin edir.

· Güc başlığı komponentlərinin müstəqil tədqiqatı və inkişafı. Dəqiq daşlama. Yaxşı aşınma müqaviməti. Uzun xidmət müddəti.

· Hust CNC sistemi ehtiyaclara uyğun olaraq yem sürətini təyin etməyə imkan verir. Uzunmüddətli istifadədən sonra qurğuşun vinti köhnəlir, sistem alət kompensasiyası funksiyasına malikdir.

· Hər motorlu sürüşmə səthi dəzgahın xidmət müddətini təmin etmək üçün mərkəzləşdirilmiş avtomatik yağlama qurğusundan istifadə edir.

· Servo motor tərəfindən idarə olunan sürüşmə masa hərəkəti. Çoxlu koordinatlar rəqəmsal olaraq təyin edilə bilər. Yüksək yerləşdirmə dəqiqliyi. Aşağı vibrasiya. Sürətli cavab.

· Emal zamanı iş parçasının vəziyyəti sensor ekranda göstərilir. Arızalar üçün siqnalizasiya funksiyası.

· Tam qapalı mühafizə şəxsi təhlükəsizliyi təmin edir və emal mühitini yaxşılaşdırır.

Əsas Struktur Komponentləri

Horizontal 12-Milli CNC Turret Maşın aşağıdakı əsas struktur komponentlərdən ibarətdir.

· Sütun: 1 dəst

· 4-cü ox: 1 dəst

· Baza: 1 dəst

· Elektron sistem: 1 dəst

· Hidravlik mengene: 1 dəst

· Çiplərin çıxarılması sistemi: 1 dəst

Elektrik sistemi

Horizontal 12-Milli CNC Turret Maşın aşağıdakı elektrik komponentlərindən istifadə edir.

· Solenoid klapan: Tayvan AirTAC. Yaxşı sabitlik. Hava təzyiqi 0,5 MPa-dan aşağı ola bilməz.

· AC kontaktoru: Schneider. Yaxşı sabitlik.

· Rele: Omron. Yaxşı sabitlik.

Yağlama sistemi

Horizontal 12-Milli CNC Turret Maşının hər bir güc başlığı istifadə etmək və idarə etmək asan olan kərə yağı ilə yağlanır və yağlama səthinin xidmət müddətini təmin edir.

Standart Aksesuarlar və Sənədlər

Horizontal 12-Milli CNC Turret Maşın aşağıdakı aksesuarlar və sənədlərlə birlikdə verilir.

· Alət qutusu daxildir: İkitərəfli açar 17-19, Altıbucaqlı açar 1,5-10 (1 dəst).

· Təsadüfi sənədlər: Sistem spesifikasiyası, əməliyyat təlimatı, sürücü təlimatı (hər biri 1 nüsxə).

Tez-tez verilən suallar

Mil interfeysi və maksimum qazma qabiliyyəti nədir?

Mil interfeysi ER40-dır. Maksimum qazma diametri mis deşiklər üçün 60 mm, maksimum tıqqıltı diametri isə mis üçün M50 × 3 mm-dir.

Qüllədə neçə mil var?

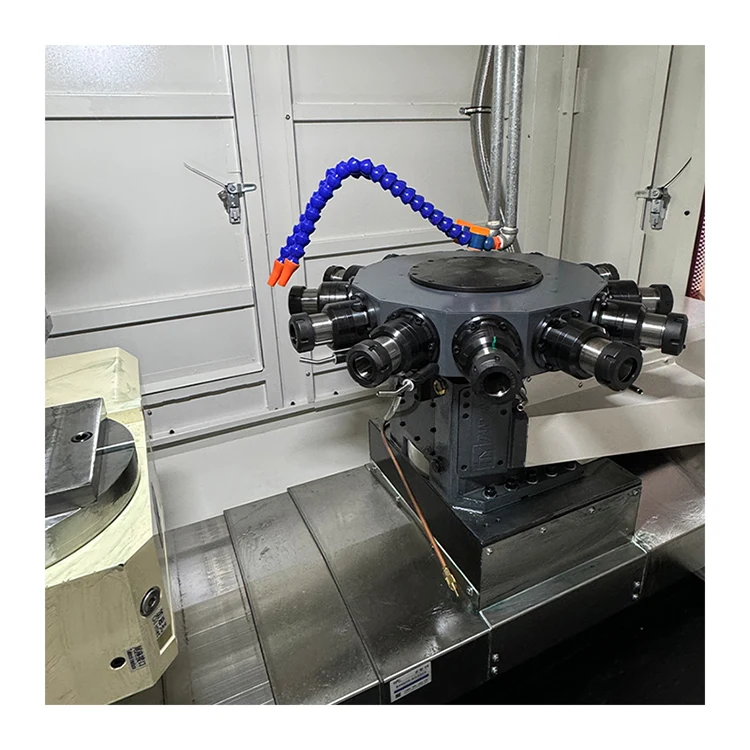

Fırlanan qüllədə 12 mil var. Alət dəyişdirmə vaxtı 180 dərəcə üçün 0,8 saniyədir.

X, Y və Z oxlarının hərəkətləri hansılardır?

X oxunun hərəkəti 350mm, Y oxunun hərəkəti 400mm və Z oxunun hərəkəti 300mm-dir. Bütün oxlar üçün maksimum hərəkət sürəti 30 m/dəqdir.

CNC sistemi və mil mühərrikinin gücü nədir?

Maşın Tayvan Hust CNC sistemindən 5.5KW-dan 7.5KW-a qədər (isteğe bağlı) bir servo milli mühərrik gücü ilə istifadə edir.

Maşının çəkisi və ölçüləri nədir?

Maşının ölçüləri 2200×1765×1922 mm və sac örtüklü, xalis çəkisi isə 3500KG-dir.
