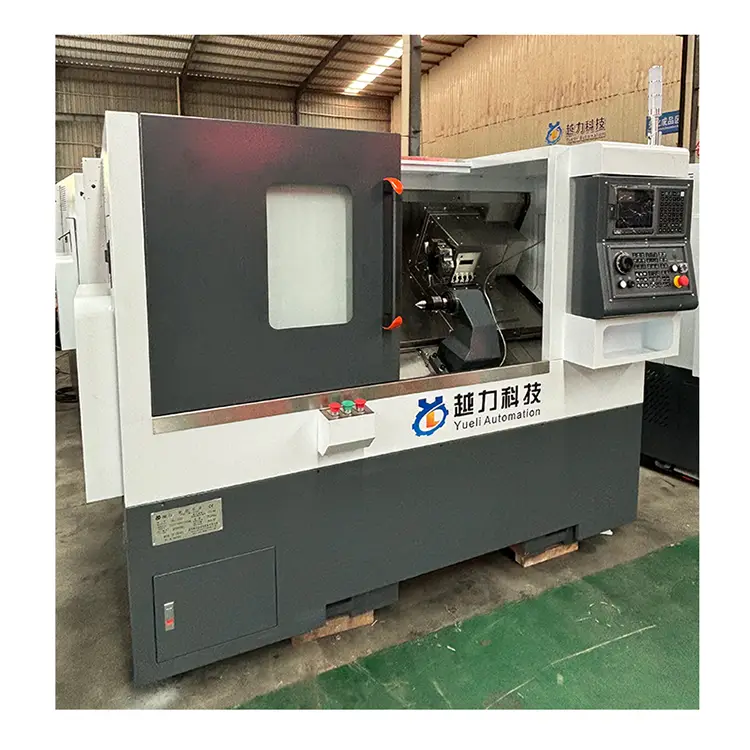

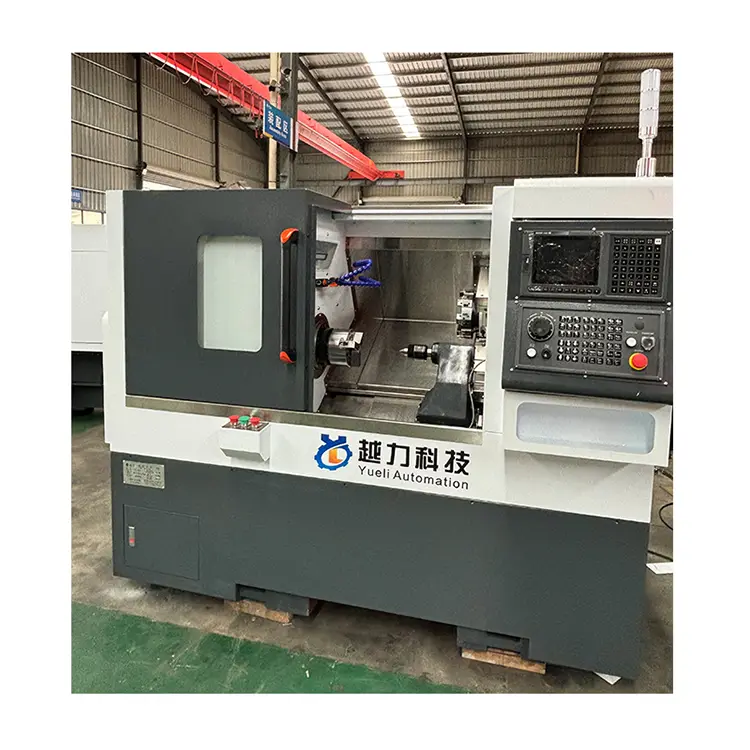

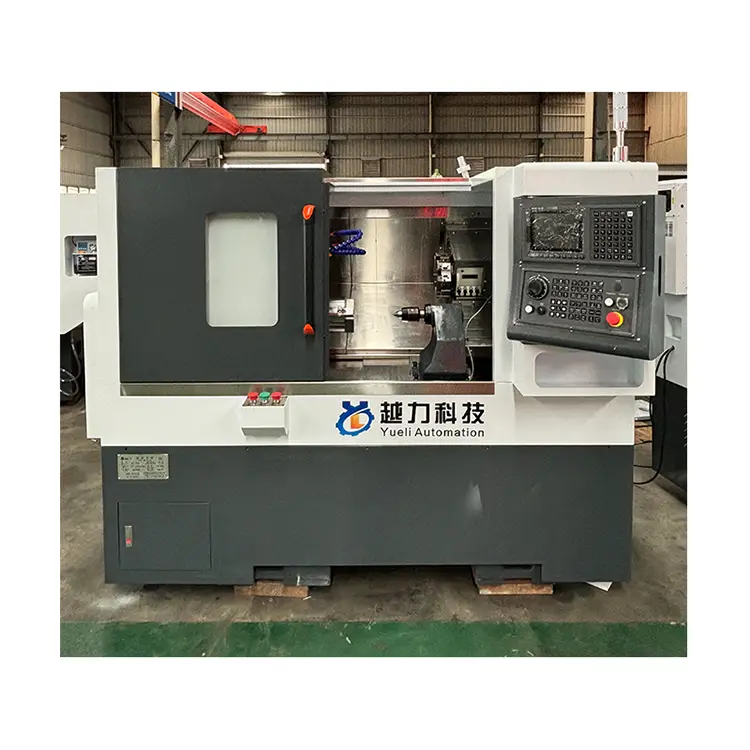

Alət qüllə quyruğu üst cnc torna

HL-45L Quyruq Top Cnc LatheSeriya nömrəsiLayihəVahidiXüsusiyyətlər (ölçülər)rəy1Drag Board Countertopun ölçüsümm300 * 260 2Z-Axis Səyahətmm460 3X-Axis Səyahətmm200 4Maksimum fırlanmamm450 5Əsas şaftın mərkəzindən sürüşdürmənin masa səthinə ......

Model:YL-45L

Sorğu göndərin

Məhsul təsviri

HL-45L Quyruq Top Cnc Lathe

Seriya nömrəsi	Layihə	Vahidi	Xüsusiyyətlər (ölçülər)	rəy
1	Drag Board Countertopun ölçüsü	mm	300 * 260
2	Z-Axis Səyahət	mm	460
3	X-Axis Səyahət	mm	200
4	Maksimum fırlanma	mm	450
5	Əsas şaftın mərkəzindən sürüşdürmənin masa səthinə qədər məsafə	mm	63
6	Yerdən əsas şaftın mərkəzinə qədər məsafə	mm	1050
7	Maksimum emal uzunluğu	mm	380 (Çak daxil olmaqla)	Bir nümunə olaraq Acer LQ63 / 80-220-8T servo turretini götürün
8	Maksimum dönüş diametri	mm	375
9	Müzakirə modeli (mili diametrli)	mm	A2-5 (170)
10	Mili sürəti	Rpm	0-5000
11	X.Z Ball Vida Xüsusiyyətləri		32 * 10/22 * 10
12	X bələdçi relsinin spesifikasiyası		30 rulon	4 Slider - Normal
13	Z Bələdçi Rail Spesifikasiyası		30 rulon	4 sürgüçülük şərti uzanan
14	Əsas X.Z motorunun bağlantı metodu		Sinxronizasiya lenti / birbaşa əlaqə / birbaşa əlaqə
15	X.Z Motor Flanş / Stop	mm	130/110

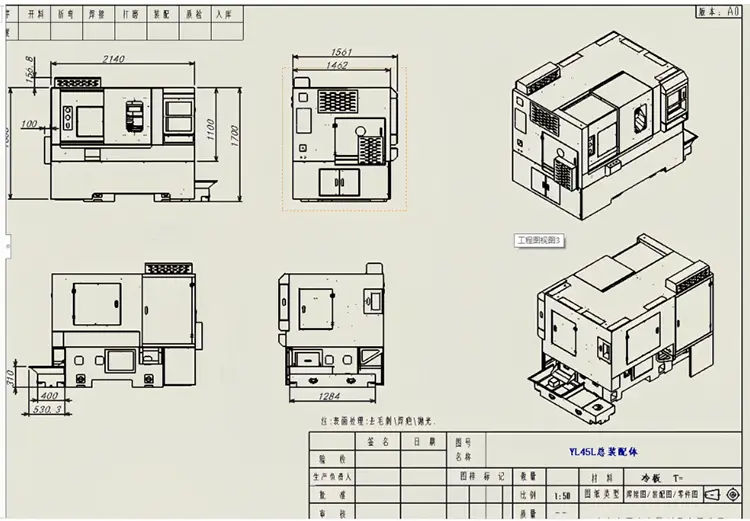

16	Optik maşın ölçüləri (uzunluq, eni, hündürlüyü)	mm	1875 * 1021 * 1263
17	Ağırlıq	ton	Təxminən 1.8t	Daxili və xarici örtük alət qülləsi towindle ehtiva etmir
18	Bıçaq yükləmə metodu		63 servo turret
19	Yatağın forması və yamacı		Yataq 30 dərəcədə əyilmişdir
20	Quyruqlu		Tel çubuğu quyruğu oturacağı
21	Tailseat sürətləndirmə metodu		hidravlik yem
22	Quyruq oturacağı marşrutu		500

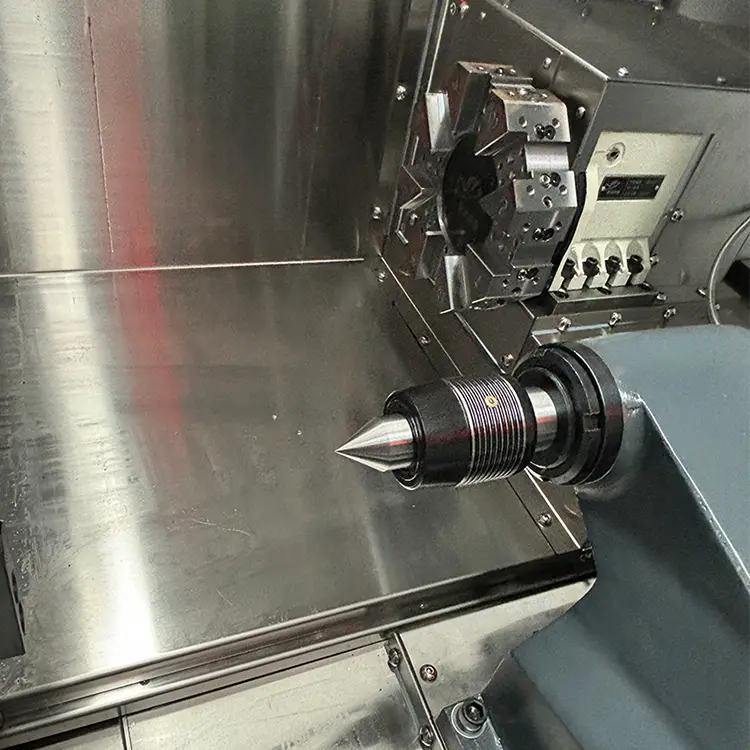

23	Quyruq üst model		Mossie 4

Model konfiqurasiyası
bir hissənin adı	Mənşə / spesifikasiya yeri	bir hissənin adı	Mənşə / spesifikasiya yeri
ədədi nəzarət sistemi	Fanucoi-tfplus (5)	X və Z Axis Servo Motor + Sürücü	Fanucoi
32 dəqiqlikli top vida	Yaponiya thk	Əsas mil motoru	Huarong 7.5 kVt
30 dəqiqlik xətti diyircəkli dəmir yolu	Yaponiya thk	Hidravlik fırlanan silindr	Tayvan
Boru dəqiqliyi massivi	NSK rəisi, Yaponiya	soyutma	750w
Hidravlik təzyiq stansiyası	Tayvan	şöbə	3 iş stansiyası 11.4n
Təsadüfi əlavəsi
bir hissənin adı	Model / Xüsusiyyət	bir hissənin adı	Model / Xüsusiyyət
Elastik sıxaclar (materialların holdinqi üçün)	1 (Təsadüfi)	Avtomobil aləti sahibi, qazma vasitəsi sahibi	Avtomobil aləti sahibi 3, iki qazma alət sahibləri
Qazma borusu	Er20a iki uzun çubuq var	Allen açarı	1 dəst
