Qazma və vurma maşını

Çində peşəkar istehsalçıdan biri olaraq Ylueli qazma və vurma maşınını təmin etmək istərdim. Və sizə ən yaxşı satışdan sonrakı xidmət və vaxtında çatdırılma təklif edəcəyik.

Model:LY-650

Sorğu göndərin

Məhsul təsviri

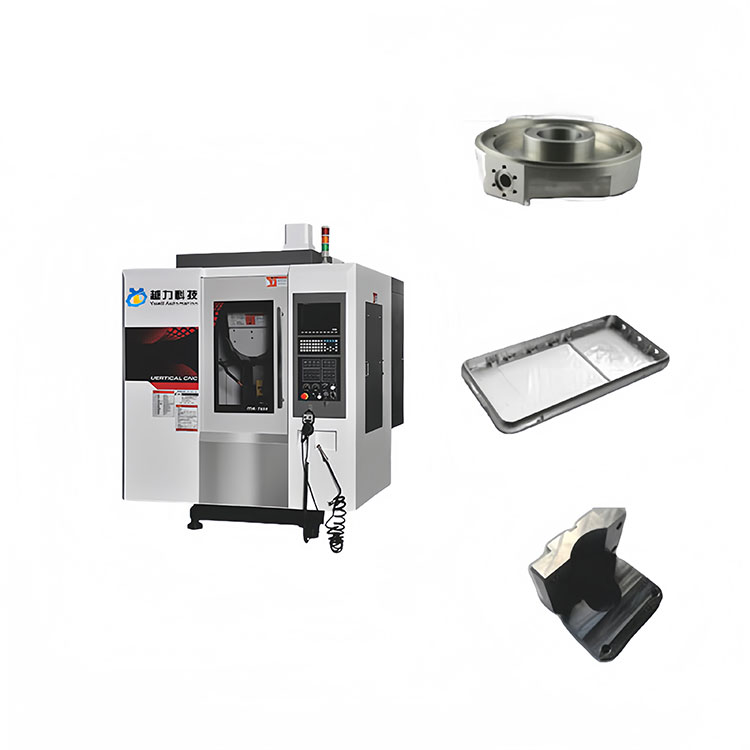

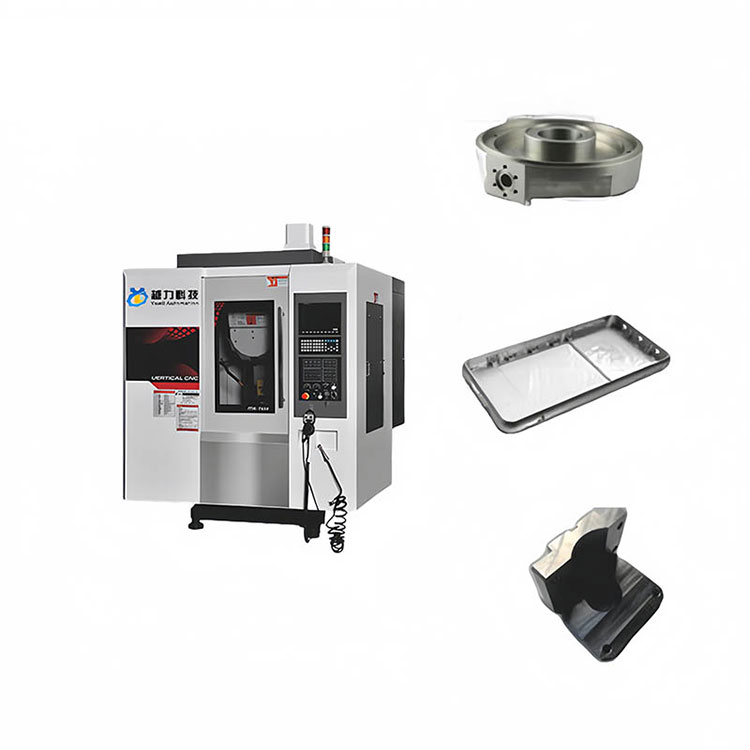

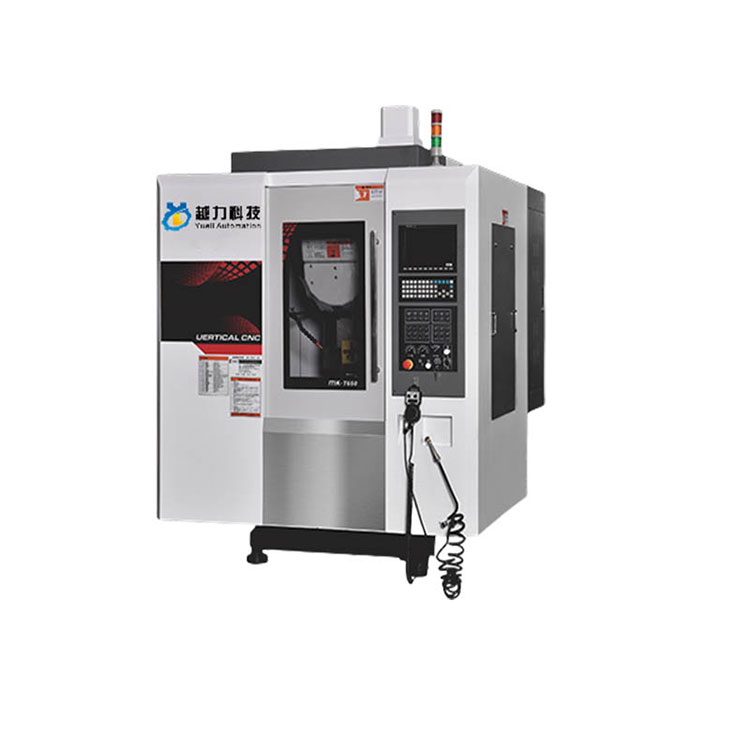

LY-650 Qazma və Tıqqıltı Maşın

Çində nüfuzlu bir istehsalçı Yueli, qazma və tıqqıltı maşını təklif etməyə hazırdır. Satışdan sonrakı dəstək və sürətli çatdırılma ilə sizə təqdim edəcəyimizi vəd edirik. Drilling And Tapping Machine

Məhsul Giriş:

Funksiya Baxışı:

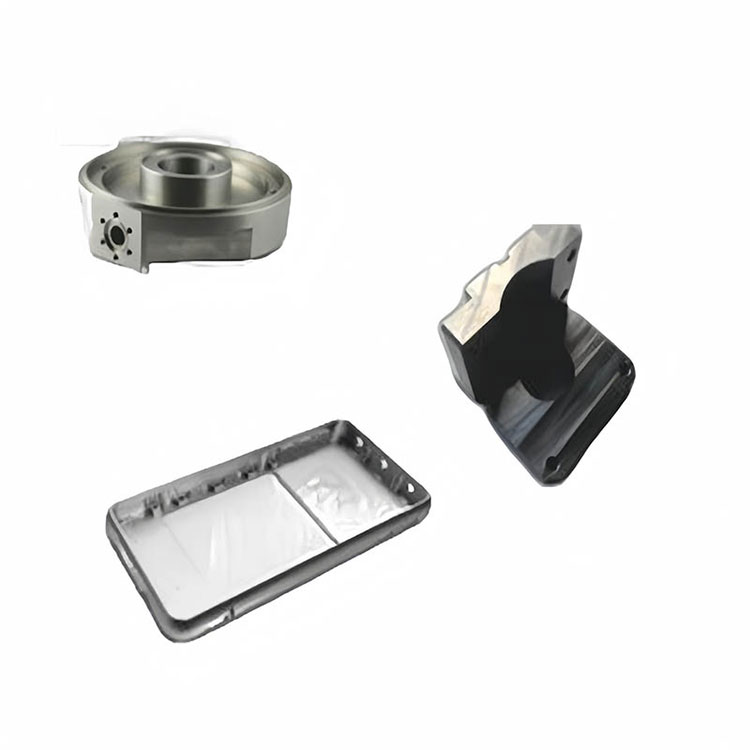

Kiçik məsaməli hissələri və məhsulların işlənməsi üçün ixtisaslaşmışdır. Mobil telefon hissələri, rabitə avadanlıqları, aerokosmik, avtomobil lokomotivləri, alətləri və metr, yüngül sənaye və toxuculuq, elektron cihaz və maşın istehsalı, eləcə də mis, alüminium elektrodlar və digər emal sənayesi üçün uyğundur;

Əsas quruluş yüksək güclü çöküntü dəmirindən hazırlanmışdır və stressdən azad edilmiş və təbii yaşlanma müalicəsindən sonra yatağın düzgünlüyü davamlı və sabit, uzun müddət deformasiyadır;

İş parçasının yüksək sürətli işlənməsini həyata keçirmək üçün yüksək dəqiqlikli düz bir qovşaq övladlığa götürün; Neft temperaturu soyutma maşını sisteminin istifadəsi mili yüksək sürətli fırlanma nəticəsində yaranan temperaturun yüksəlişini azalda bilər, mili termal uzantısını effektiv şəkildə yaxşılaşdırır və emal dəqiqliyini artırır;

Qısqanma alət mağazası, alət dəyişikliyinin sürətini və dəqiqliyini artırmaq üçün istifadə olunur və alət mağazasının tutumu 16 və ya 21 ədəddir;

Fuselage bazası, arxa meylli quruluş dizaynını, dəzgahın içərisindəki tullantıları təmizləmək asandır;

Uzun boylu sütunun struktur dizaynı, dördüncü mil komponentlərinin quraşdırılması və tətbiqi üçün daha uyğun olan və emal sahəsini daha da genişləndirən və işləyənlərin burun ucu arasındakı məsafəni artırır və emal sahəsini daha geniş edir.

Yağ yağının, yağ inyeksiya, hərəkət edən hissələrin, hərəkətsiz işləyən hissələrin, aralıq müddəti arabası, aralıq müddəti izləmək;

İstinad spesifikasiyası

Mexaniki parametr	vahidi	T650	T850	T1000	T1200
Triaxial səyahət	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Masa ölçüsü	mm	650x475	1000x500	1300x550	1100x500
T-yuvası	mm	5-18x80	4-16x100	5-18x80	5-18x100
Maksimum cədvəlin artırılması	kq	300	500	600	700
Mili son üzün üz səthinə qədər məsafə	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Spindle Center-dən sütun bələdçisi dəmir yoluna qədər məsafə	mm	541	580	580	605
X Axis Rail Xüsusiyyətləri	mm	35	35	35	30
Y-Axis Rail Xüsusiyyətləri	mm	30	35	35	35
Z Axis Rail Xüsusiyyətləri	mm	35	35	35	35
X / Y / Z vida xüsusiyyətləri	mm	32x16	36x16	36x16	36x16
Mili spesifikasiyası		BT30 / φ 100	BT30 / φ 100	BT30 / φ 100	BT30 / φ 100
Maksimum mili sürəti	rpm	20000	20000	20000	20000
Mili gücü	kw	5.5	5.5	5.5	7.5
X / Y / Z Üç Axis Motor Güc	kw	1.5 / 1.5 / 3	2/2/3	2/2/3	2/2/3
X / Y / Z sürətli maksimum sürət	m / mənim	48	48	48	48
X / Y / Z maksimum kəsmə sürəti	mm / dəq	10000	10000	10000	10000
Üç oxlu yerləşdirmə dəqiqliyi	mm	± 0.003 / 300	± 0.003 / 300	± 0.003 / 300	± 0.003 / 300
Üç ox təkrar mövqe dəqiqliyi	mm	± 0.002 / 300	± 0.002 / 300	± 0.002 / 300	± 0.002 / 300
Hava təzyiqinin spesifikasiyası	kq / sm2	6-7	6-7	6-7	6-7
Dəzgahı	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Dəzgah	T	3.2	4.5	5.3	6.5

Müxtəlif CNC Sistem Seçimləri

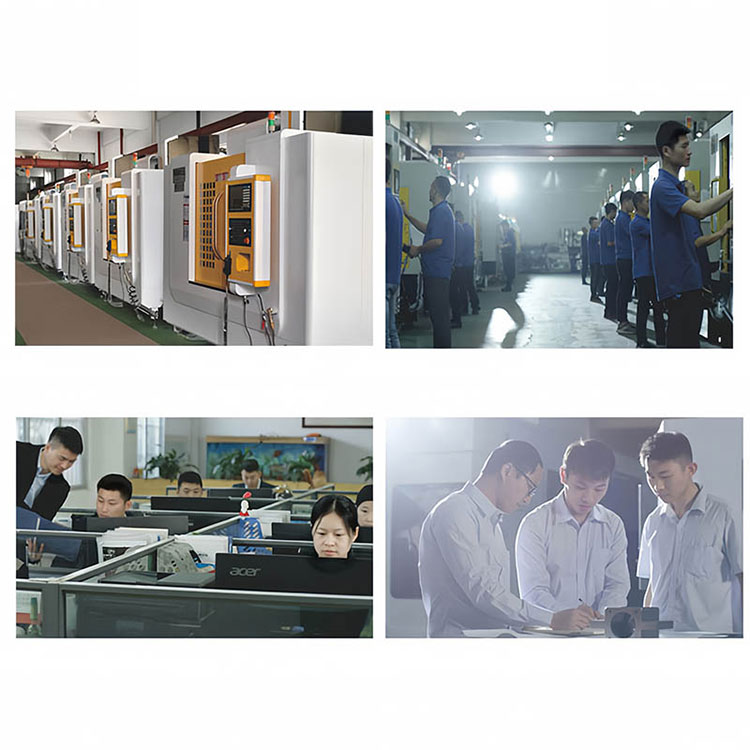

Şirkət Gücü

Drilling And Tapping Machine

İstehsal prosesi

1, yüksək temperatur sobası və altı aydan çox qocalma ilə çuqun çuqun.

2, ciddi montaj prosesi (dəmir yolu məclisi, qurğuşun vida montajı, rulman toplama və s.).

3, incə qaşınma texnologiyası (motor kazıyıcı, mili son kazıyıcı, sütun quraşdırılması səthi kazıyıcı).

4, elmi istehsal, keyfiyyətə nəzarət sistemi bütün prosesin izlənməsi.

Drilling And Tapping Machine

Keyfiyyət təminatı sistemi

1. Sahə səhvini aşkar edərkən, XX və Yy istiqamətlərində xətti ox bələdçisi dəmir yolunun düzlüyü eyni zamanda sınaqdan keçirilə bilər.

2, dəzgahın hər bir hissəsinin emal və montaj dəqiqliyini təmin edin. Maşın alətinin rəsmi yerləşdirmə dəqiqliyi və təkrar mövqeləmə dəqiqliyi ölçülür.

3, bütün maşın mili və masa təyyarəsinin şaquli dərəcəsinin düzgünlüyünü aşkar edir və 0.01mm arasında təmin etmək üçün dəqiqlik tələb olunur.

4. Z-Axis Bələdçi Rail və Workbeng-in şaquliliyi bütün maşın tərəfindən aşkar edilmişdir və dəqiqliyi 0.01mm ərzində zəmanət verilir.

5. Maşın, 0.005mm arasındakı dəqiqlik tələb edən XY Axis Bələdçi Railinin vertikallığını aşkar edir.
