Dönər üç oxlu beş stansiyalı qazma kompozit maşını

Ən son satış, aşağı qiymət və yüksək keyfiyyətli Rotary Üç oxlu Beş Stansiya Qazma Kompozit Maşını almaq üçün fabrikimizə gəlməyinizə xoş gəldiniz, YueLi sizinlə əməkdaşlıq etməyi səbirsizliklə gözləyir.

Sorğu göndərin

Məhsul təsviri

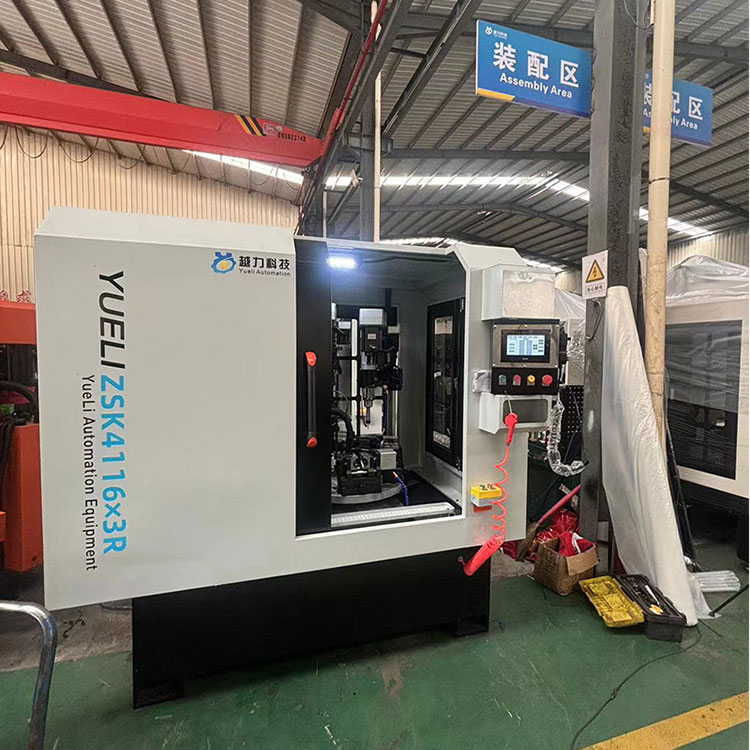

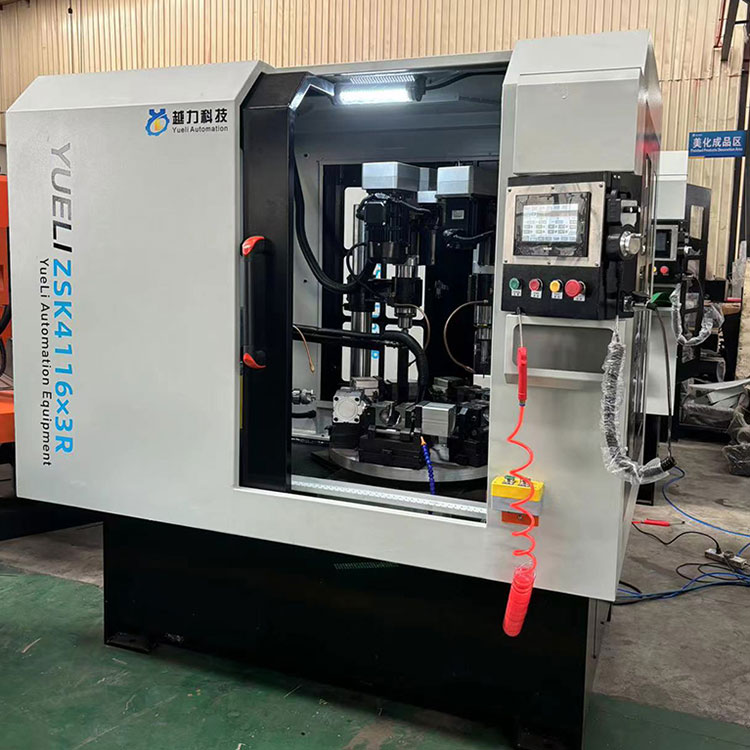

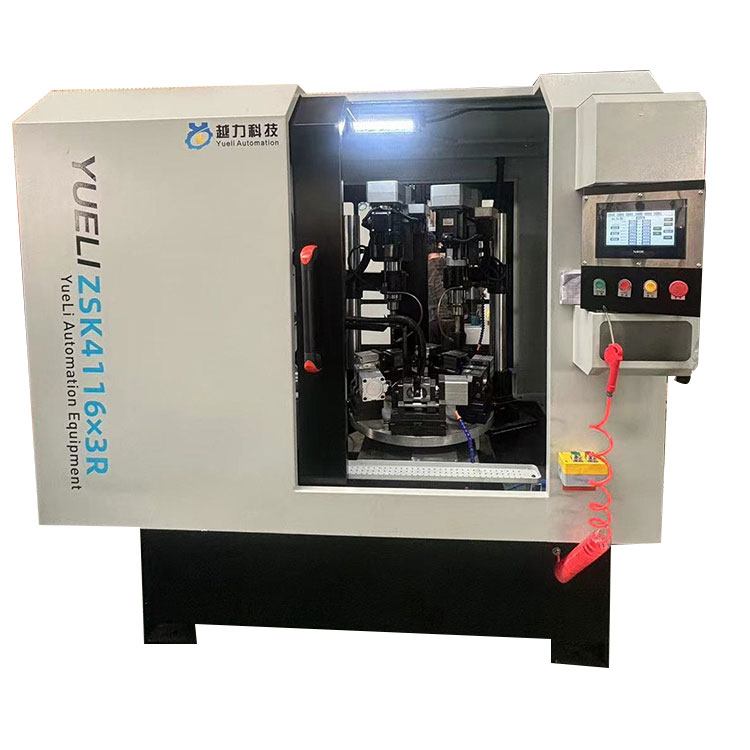

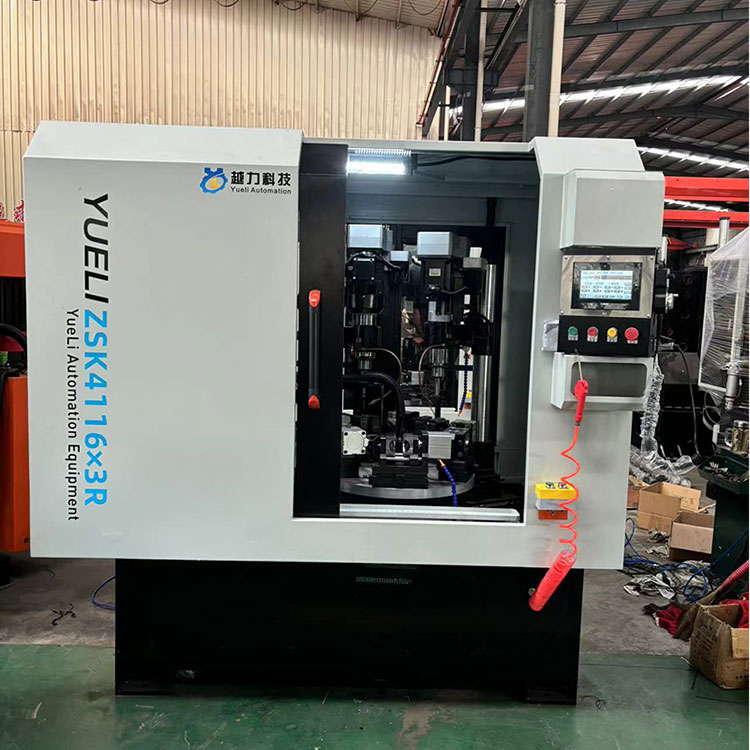

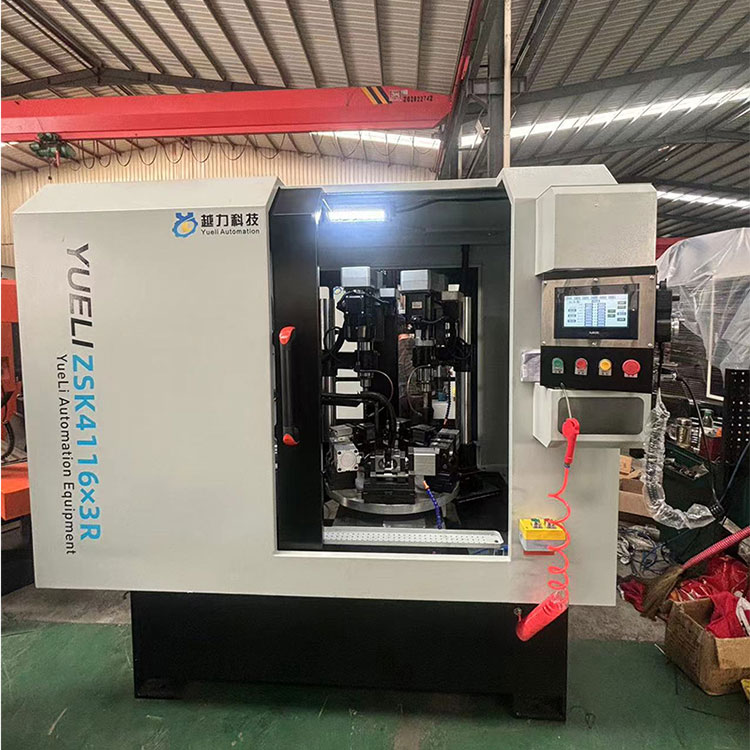

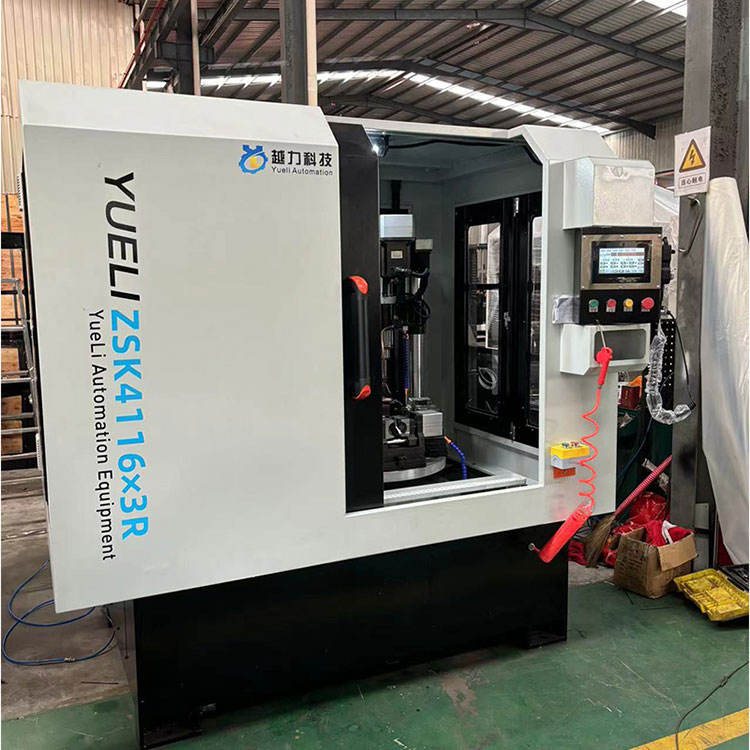

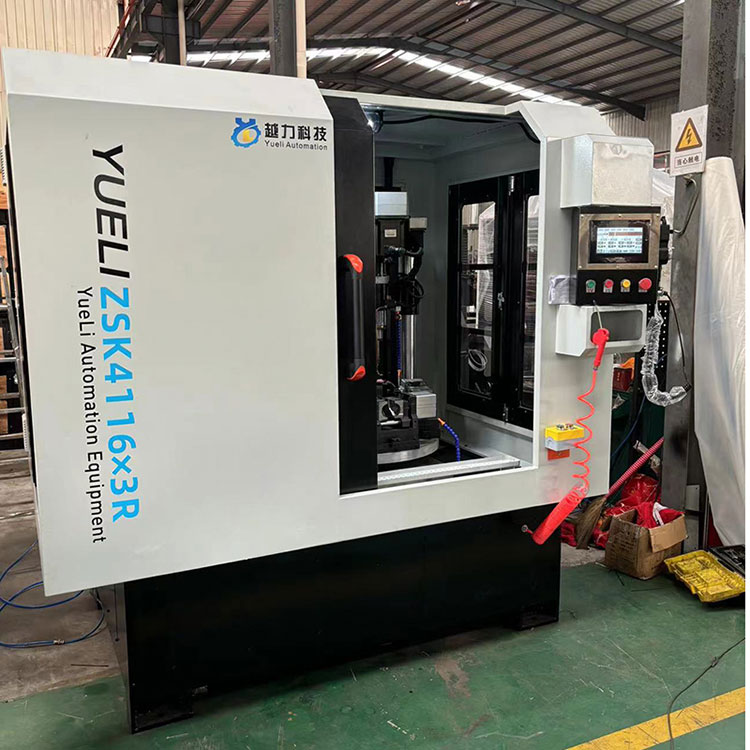

Yueli Automation Equipment şirkətinin ZSK4116×3 fırlanan üç oxlu beş stansiyalı qazma və tıqqıltı maşını böyük və orta ölçülü partiya qapı məhsullarının istehsalı və emalı üçün uyğundur. Dəzgahın hamar və səxavətli görünüşü, sadə və intuitiv işləməsi, rahat tənzimlənməsi var və daha yüksək avtomatlaşdırma dərəcəsi, yaxşı etibarlılıq və operatorlar üçün azaldılmış əmək intensivliyi ilə CNC nəzarətini qəbul edir. Bir şəxs tərəfindən birdən çox maşının istismarını və idarə edilməsini həyata keçirə bilər və ideal və səmərəli çirklənməyə qarşı emal avadanlığıdır.

Əsas konfiqurasiya:

Seriya nömrəsi	Məhsulun adı	Model/Spesifikasiya	Kəmiyyət	Brend
1	əsas	Qaynaq komponentləri	1	Öz istehsalıdır
2	Əsas mil rulmanları	JT6-YL92	6	Harbin
3	Qazma və hücum gücü başlığı		1	ədədi nəzarət
4	Qazma gücü başlığı	JT6-YL92	2	ədədi nəzarət
5	Avtomatik seqmentasiya diski	5 iş yeri	1	Yuntong
6	İş parçasının qurğusu	Pnevmatik	5
7	servo motor	2,3 kVt	1	Xinjie
8		750W	2	Xinjie
9		1.2KVt	1	naviqasiyaya açıq olun
10	elektrik maşınları	3KVt	1	Jinling
11		1.5KVt	1	Nuofan
12		750W	1	sheng xiang
13	sensor ekran	TG765S-XT	1	Xinjie
14	Kontaktör	LC1N1801	1	Schneider
15	PLC nəzarət	XTM-60T	1	Xinjie
16	Kommutasiya rejimi Enerji təchizatı	PMT-24V150W2BA	1	Delta
17	Tezlik çeviricisi	3PH-380V	1	Sürmək asan
18	Solenoid klapan	4V210-08	6	Yadek
19	Qalxan	Tam qapalı	1

Əsas texniki parametrlər

Seriya nömrəsi	kateqoriya	Data spesifikasiyası	qeydlər
1	İş stansiyalarının sayı	5 nəfər
2	iş qabiliyyəti	Güc başlığının maksimum qazma və vurma diametri 13-dür	Polad komponentlər
3	Seqmentasiya dönər masasının dəqiqliyi	Splitterin çıxış dəqiqliyi ≤± 0,03-dir	İstinad konfiqurasiyası RV75 0.75KW motor
4	Mil alət tutucu növü	JT6-ER20	Standart konfiqurasiya
5	Mil parametrləri	Maksimum RPM 0-2000/dəq	Tənzimlənən sürət
6	Bıçaq sapının quraşdırılması üsulu	Vidanın əl ilə bərkidilməsi
7	Alət sıxma üsulu	ER20 (8 - 14)	Standart konfiqurasiya
8	Üfüqi güc başlığı	Bazar ertəsi 4#
9	Mil alət tutucu növü	Morze 4 # ER40 (3-dən 30-a qədər)
10	Mil parametrləri	Maksimum RPM 0-1500/dəq	Tənzimlənən sürət
11	İş dəqiqliyi	Deliklərin yerləşdirilməsi dəqiqliyi 0,05/təkrarlanan yerləşdirmə dəqiqliyi 0,03
12	İşçi qaz mənbəyi təzyiqi	5-6 kq/c㎡
13	İş dəzgahının diametri	680 mm
	Enerji təchizatı qabiliyyəti	Ümumi güc 10,5 kVt
	Maşın ölçüsü	2070X1860X2100	istinad resursları
	Maşının çəkisi	Təxminən 1600 kq	istinad resursları

Dəzgahın quruluşu və performansı

Fırlanan üç oxlu beş stansiyalı qazma və vurma qarışığı maşını polad hissələrlə qaynaqlanır və süni yaşlanma ilə işlənir. Yaxşı dəqiqliyə və sabitliyə malikdir. Bütün maşın birləşmiş quruluşdur, PLC sistemi ilə təchiz olunub və güclü hərəkət qabiliyyətinə malikdir.

1 qazma və vurma gücü başlığı, qazma qabiliyyəti: polad hissələr üçün 16 mm, alüminium hissələr üçün 20 mm, qazma vuruşu 100 spesifikasiya, qidalanma rejimi: servo yem, bir əsas mühərrik: 3KW, güc başlığı və hissənin işlənməsi çuxuru əl ilə tənzimlənə bilər və aşağı, tənzimləmədən əvvəl, sürüşmənin yuxarı və aşağı səthlərindəki iki boltu gevşetin, əl çarxını fırladın güc başlığını qaldırmaq və endirmək və güc başlığının öz-özünə sürüşməsinin qarşısını almaq üçün güc başlığı yerləşdirildikdən sonra iki boltu sıxmaq; 2 qazma güc başlığı: qazma qabiliyyəti: polad hissələr üçün 13 mm, alüminium hissələr üçün 16 mm, qazma vuruşu 80 spesifikasiya, qidalanma rejimi: servo yem, bir əsas mühərrik: 2,3 kVt, qazma və vurma güc başlıqları (JT16) şaquli şəkildə quraşdırılıb və hissələrin mərkəzi hündürlüyü əl ilə yuxarı və aşağı tənzimlənə bilər. Beş stansiyanın yerləşdirilməsinə nail olmaq üçün beş stansiyalı avtomatik split dönər masa ilə təchiz olunub və hər bir alət irəli, geri, sola və sağa tənzimlənə bilər. Yükləmək və boşaltmaq asandır. Hər bir mil müstəqil idarəetmə və əl ilə tənzimləmə funksiyalarına malikdir. Mil rulmanları hamısı Harbin rulmanlarıdır; aralıq avtomatik yağlama sistemi yağlayıcı, qazma güc başlığı və tıqqıltı güc başlığı sürətli irəli, yavaş irəli, irəli işləmə və sürətli geriyə işləmə funksiyalarına malikdir.

Proses axını: maşını işə salın → materialı yükləmə mövqeyinə əl ilə yükləyin → dönər masanı birinci stansiyaya çevirin → üç stansiya eyni vaxtda qazma və vurma prosesini emal edir → əl ilə boşaltma → ikinci dövrəyə daxil olun.

Dəzgahın əsas quruluşu:

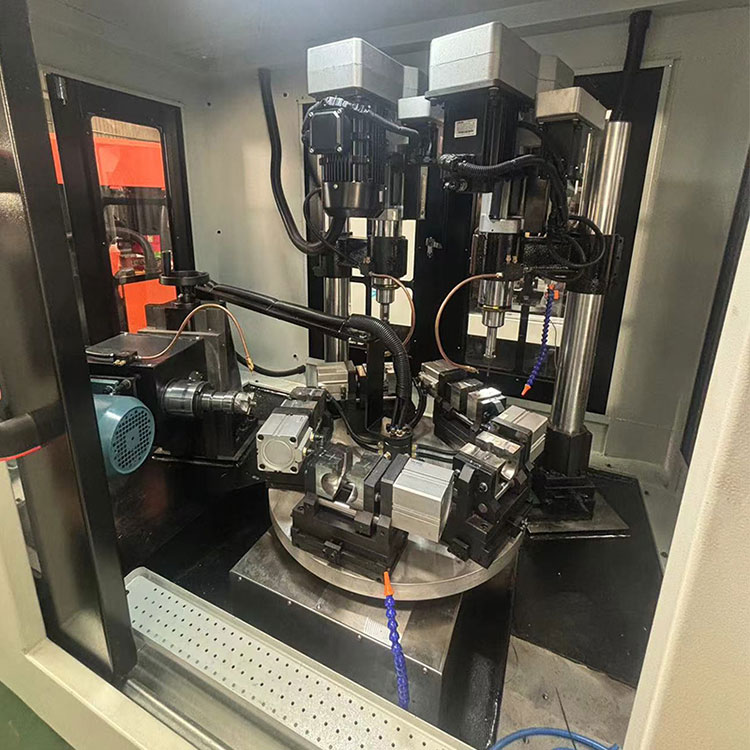

Güc başlığının paylanması: qazma və freze ucun üfüqi güc başlığı, bir şaquli qazma mili qurğusu, iki şaquli tıqqıltı mili qurğusu, beş stansiyalı avtomatik split dönər masa, bir əsas; bir dəst dövrə sistemi, beş dəst armatur və bir dəst tam qapalı metal təbəqədən qorunma.
